Beschreibung

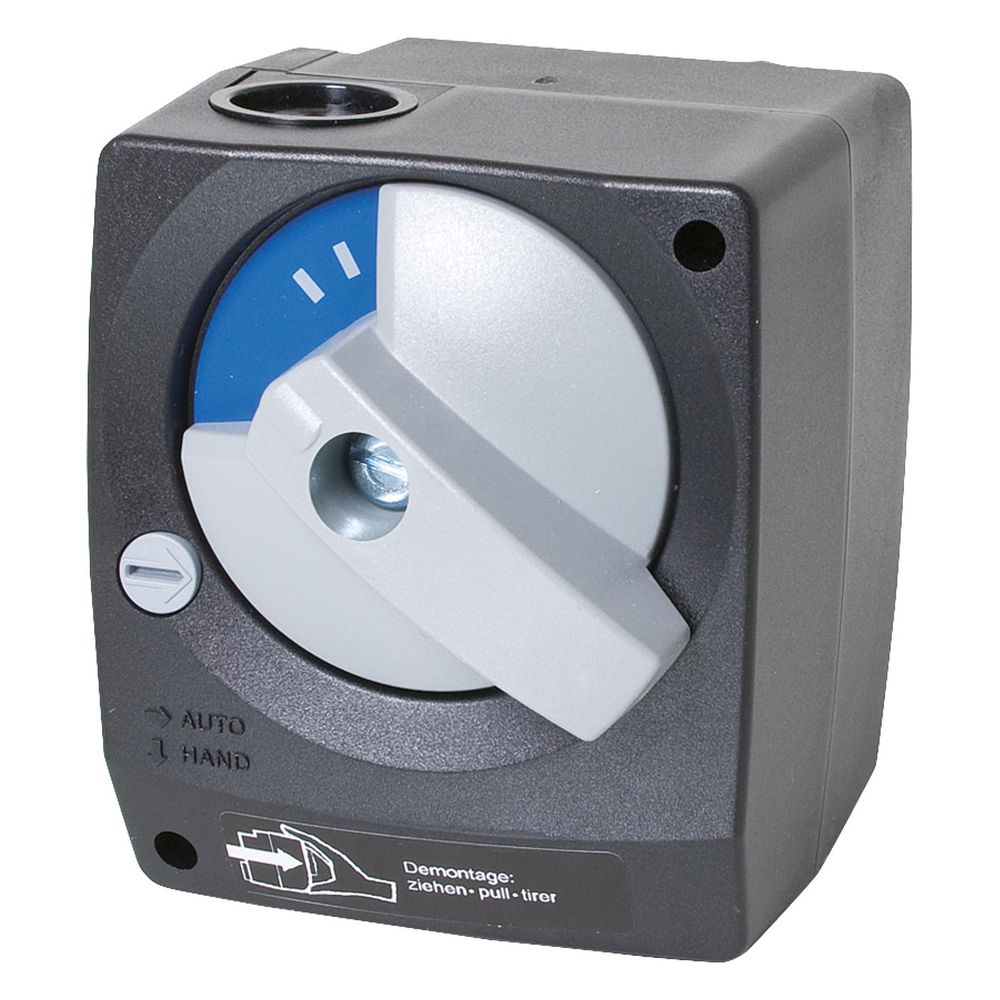

PAW Stellmotor SR 5, 5 Nm 140 s 230 V 93x80x85mm, Kunststoff
Der PAW-Stellmotor Typ SR 5 ist für den Einsatz in witterungsgeführten Regelungen konzipiert und bietet ein Drehmoment von 5 Nm. Das Gerät ermöglicht eine einfache Montage mittels Rasttechnik an entsprechenden Mischern und bietet durch einen Umschalter für den Hand- oder Automatikbetrieb eine flexible Handhabung.
Funktionsweise und Montage
Die Steuerung erfolgt über ein Dreipunkt-Signal, wobei der Motor eine Laufzeit von 140 s für einen Drehwinkel von 90 ° aufweist. Das Gehäuse besteht aus Kunststoff und ist mit einem mechanischen Stellungsanzeiger ausgestattet. Die auswechselbare Skala erlaubt eine Anpassung an Vorlaufkonfigurationen auf der rechten oder linken Seite.
Elektrische Eigenschaften
Der Anschluss erfolgt über ein 1,5 m langes Kabel an eine Netzspannung von 230 V bei 50 Hz. Mit einer Leistungsaufnahme von 2,5 W arbeitet der Antrieb energieeffizient. Das Gerät verfügt über zwei Endkontakte. Die Schutzart IP40 gewährleistet den Betrieb in einer Umgebungstemperatur von 0 bis 50 °C.
Technische Daten
- Drehmoment: 5 Nm
- Laufzeit: 140 s
- Netzspannung: 230 V AC
- Leistungsaufnahme: 2,5 W
- Schutzart: IP40
- Drehwinkel: 90 °
- Anschlusskabellänge: 1,5 m
- Breite: 80 mm
- Höhe: 93 mm
- Tiefe: 85 mm
Dieser Stellmotor überzeugt durch eine zuverlässige Kraftübertragung von 5 Nm und die unkomplizierte Integration in Heizungssysteme. Dank der PAW-Rasttechnik ist eine schnelle Montage am Mischer sichergestellt, während die manuelle Bedienmöglichkeit und die flexible Skalierung für Vorlauf rechts oder links eine hohe Anwenderfreundlichkeit bieten. Die Kombination aus 230 V Netzspannung und einer präzisen Stellzeit von 140 s macht das Modell zu einer soliden Wahl für witterungsgeführte Regelungsaufgaben.
Technische Daten
| Hersteller | PAW |
| Arbeitsbereich einstellbar | Nein |
| Art der Regelung | ohne |
| Artikelnummer | PAW-705001 |
| Breite | 80 |
| Drehmoment | 5 |
| EAN-13 | 4251401506325 |
| Elektrischer Anschluss | Anschlusskabel |
| Endkontakte | 2 |
| Gewicht | 0,1 kg |
| Handbedienung | Ja |
| Hilfskontakte | Nein |
| Hilfskontakte optional | Nein |
| Höhe | 93 |
| Laufzeit | 140 |
| Leistungsaufnahme | 2,5 |
| Länge des Anschlusskabels | 1,5 |
| Max Drehwinkel | 90 |
| Mit mechanischem Standanzeiger | Ja |
| Netzspannung | 230 V AC |
| Potenzialfreier Schaltkontakt | Nein |
| Schutzart (IP) | IP40 |
| Steuersignal | Dreipunkt |
| Tiefe | 85 |
| Umgebungstemperatur | 0 - 50 |
| Werkstoff des Gehäuses | Kunststoff |
| WEEE-Nr. | 74531937 |
