Beschreibung

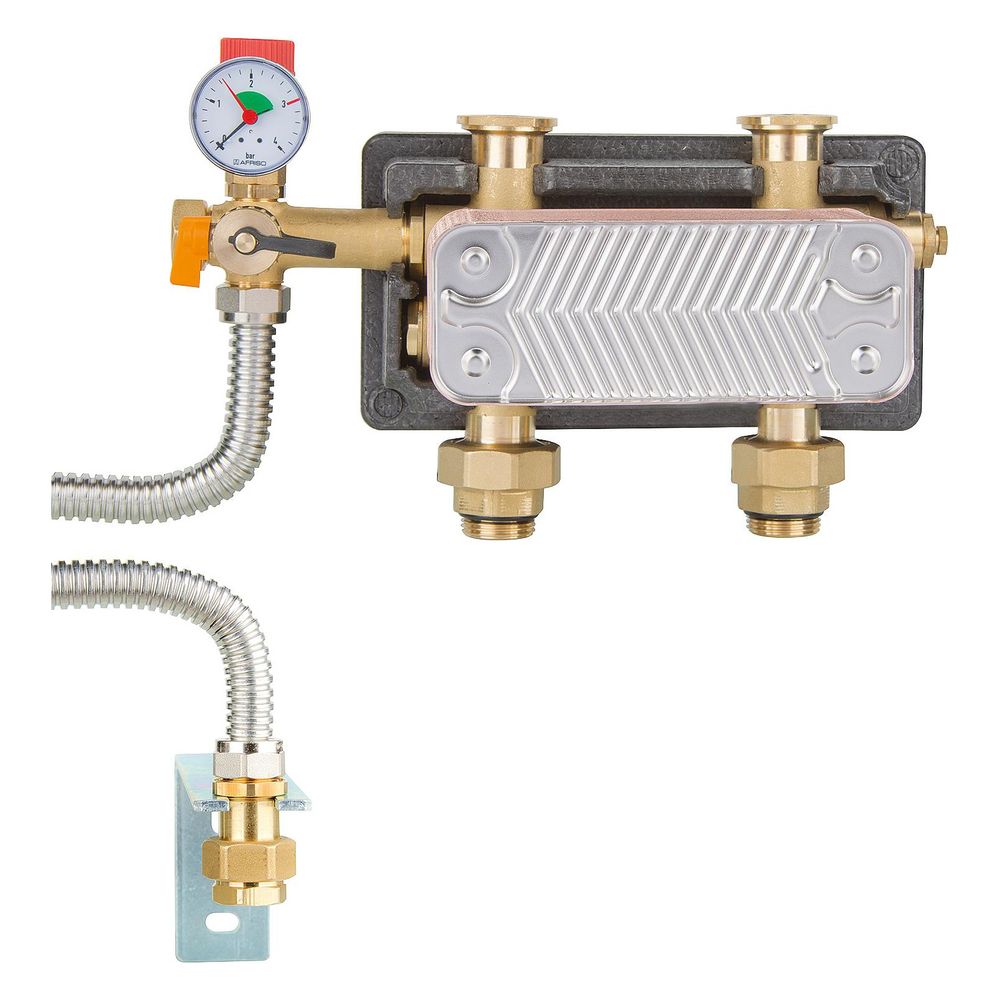

PAW Systemtrennung HeatBloC DN 25, 22kW, 6 bar, 110 Grad C, Edelstahl, EPP
Die Systemtrennung der Serie HeatBloC ermöglicht die hydraulische Entkopplung von Heizkreisen und schützt Kesselanlagen effektiv vor Sauerstoffeintrag. Mit einer Leistung von bis zu 22 kW eignet sich die Einheit für Fußboden- oder Wandheizungen sowie für die Sanierung von Altanlagen. Die Konstruktion sorgt für eine zuverlässige Wärmeübertragung zwischen Primär- und Sekundärkreis.
Funktionsweise und Einsatzgebiete
Die Systemtrennung kommt dort zum Einsatz, wo Heizkreise vom Primärkreislauf getrennt werden müssen, etwa bei diffusionsoffenen Kunststoffrohren oder offenen Expansionsgefäßen. Der integrierte Wärmetauscher aus Edelstahl 1.4401 sorgt für eine effiziente Energieübertragung. Durch die kompakte Bauweise mit einem Achsabstand von 125 mm ist das System auf die Montage mit weiteren Komponenten der HeatBloC-Reihe abgestimmt.
Hochwertige Materialwahl
Für eine lange Lebensdauer bestehen die Armaturen aus Messing, während die Dichtungen aus EPDM gefertigt sind. Die Wärmedämmung aus EPP minimiert Wärmeverluste im Betrieb. Der Wärmetauscher ist mit 30 Platten gelötet und für eine maximale Betriebstemperatur von 110 °C ausgelegt, was den Einsatz in anspruchsvollen Heizungsumgebungen ermöglicht.
Technische Daten
- Leistung: 22 kW
- Max. Betriebsdruck: 6 bar
- Max. Betriebstemperatur: 110 °C
- Achsabstand: 125 mm
- Kvs-Wert: 4,4 m³/h
- Anzahl Platten: 30
- Material Wärmetauscher: Edelstahl 1.4401
- Material Isolierung: EPP
Die Systemtrennung bietet durch die Kombination aus leistungsstarkem Edelstahl-Wärmetauscher und integrierter Sicherheitstechnik eine Lösung für moderne Heizungssysteme. Mit einem Betriebsdruck von bis zu 6 bar und einer thermischen Belastbarkeit von 110 °C stellt sie die notwendige Trennung für den Schutz empfindlicher Komponenten sicher. Die kompakte Ausführung mit 125 mm Achsabstand erleichtert die Integration in bestehende Anlagenkonfigurationen.
Lieferumfang
- 1x Systemtrennung mit Isolierkörper
- 1x Armaturengruppe inkl. Entleerung, Manometer und Sicherheitsventil 3 bar
- 1x MAG Verbindungsset mit Wandhalter
Technische Daten
| Hersteller | PAW |
| Achsmaß | 125 |
| Anschluss Sekundär | flachdichtend mit ÜWM |
| Anzahl Platten | 30 |
| Artikelnummer | PAW-36553 |
| Ausführung | gelötet |
| EAN-13 | 4251401503935 |
| Gewicht | 0,1 kg |
| kvs-Wert | 4,4 |
| Leistung | 0 - 22 |
| Material | rostfreier Stahl |
| Material Wärmedämmung | EPP |
| Max Arbeitsdruck | 6 |
| Max Vorlauftemperatur | 110 |
| Nenninnendurchmesser primär | 1 Zoll (25) |
| Nenninnendurchmesser Sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde |
| WEEE-Nr. | 74531937 |
