Beschreibung

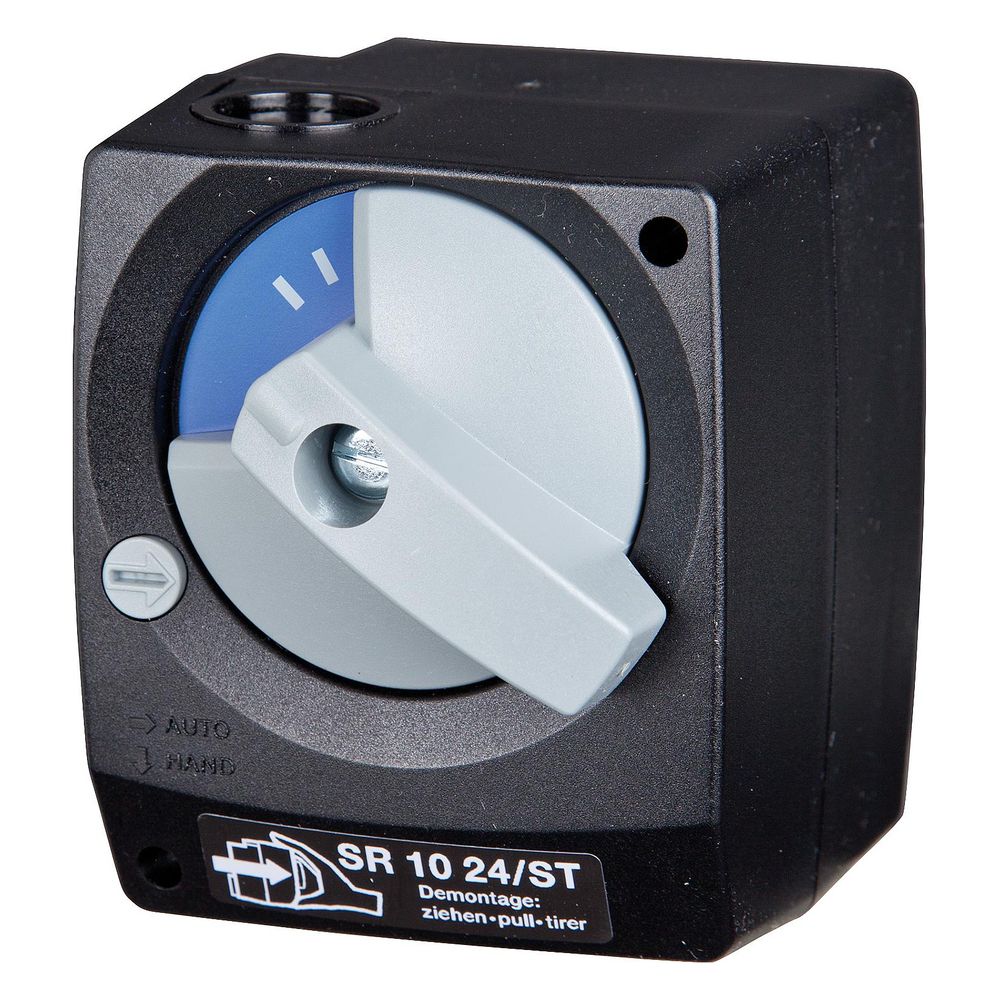

PAW Stellmotor SR 10-24/ST, 10 Nm 140s 24V AC/DC, Kunststoff
Der PAW-Stellmotor SR 10-24/ST ermöglicht eine präzise stetige Regelung in witterungsgeführten Systemen. Mit einem Drehmoment von 10 Nm und einer Stellzeit von 140 Sekunden für einen Drehwinkel von 90 Grad eignet sich der Antrieb für den Einsatz an Mischern. Die Montage erfolgt effizient über die PAW-Rasttechnik.
Funktionsweise und Montage
Der Antrieb ist für stetige Regelsysteme mit einem Steuersignal von 0 bis 10 V ausgelegt und arbeitet mit einer Netzspannung von 24 V AC/DC. Die Skala ist auswechselbar, wodurch der Einsatz für Vorlauf rechts oder links möglich ist. Ein Umschalter erlaubt den Wechsel zwischen Hand- und Automatikbetrieb.
Robuste Ausführung
Das Gehäuse besteht aus Kunststoff und entspricht der Schutzart IP40. Zur Überwachung der Position verfügt das Gerät über einen mechanischen Stellungsanzeiger. Der elektrische Anschluss erfolgt über ein 1,5 Meter langes Kabel. Der Betrieb ist in einem Umgebungstemperaturbereich von 0 bis 50 °C möglich.
Die Kombination aus 10 Nm Drehmoment und der 0 bis 10 V Ansteuerung macht diesen Stellmotor zu einer leistungsfähigen Komponente für die Anlagensteuerung. Durch die flexible Ausrichtung für verschiedene Vorlaufseiten und die einfache Handhabung bietet das Gerät eine hohe Funktionalität.
Technische Daten
- Drehmoment: 10 Nm
- Stellzeit: 140 s
- Netzspannung: 24 V AC/DC
- Steuersignal: 0 - 10 V
- Schutzart: IP40
- Drehwinkel: 90 °
- Umgebungstemperatur: 0 - 50 °C
- Anschlusskabellänge: 1,5 m
Lieferumfang
- 1x Stellmotor SR 10-24/ST
- 1x Anbausatz für Rastmontage
Technische Daten
| Hersteller | PAW |
| Arbeitsbereich einstellbar | Nein |
| Art der Regelung | ohne |
| Artikelnummer | PAW-70541 |
| Drehmoment | 10 |
| EAN-13 | 4251401506370 |
| Elektrischer Anschluss | Anschlusskabel |
| Endkontakte | 2 |
| Gewicht | 0,1 kg |
| Handbedienung | Ja |
| Hilfskontakte | Nein |
| Hilfskontakte optional | Nein |
| Laufzeit | 140 |
| Länge des Anschlusskabels | 1,5 |
| Max Drehwinkel | 90 |
| Mit mechanischem Standanzeiger | Ja |
| Netzspannung | 24 V AC/DC |
| Potenzialfreier Schaltkontakt | Nein |
| Schutzart (IP) | IP40 |
| Steuersignal | 0 - 10 |
| Umgebungstemperatur | 0 - 50 |
| Werkstoff des Gehäuses | Kunststoff |
| WEEE-Nr. | 74531937 |
