Beschreibung

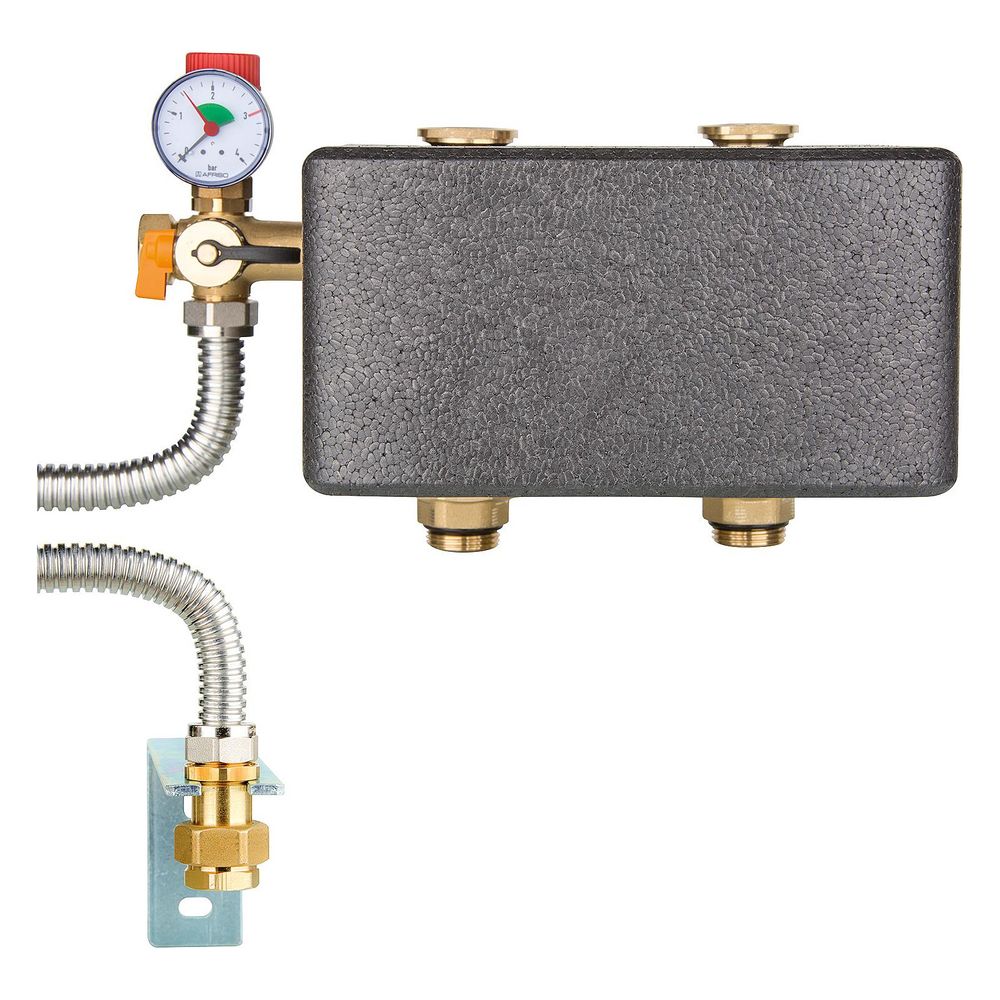

PAW Systemtrennung HeatBloC DN 25, 25kW, 176x380x176mm, Messing/Edelstahl, EPP, 36573
Die Systemtrennung HeatBloC DN 25 von PAW ermöglicht die hydraulische Entkopplung von Heizkreisen und schützt Kesselanlagen vor Sauerstoffeintrag. Mit einer Leistung von bis zu 25 kW eignet sich die Einheit für Fußboden- oder Wandheizungen sowie für die Sanierung von Altanlagen. Die kompakte Bauweise mit einem Achsmaß von 125 mm ist für die Montage in bestehende Heizungssysteme optimiert.
Funktion und Materialqualität

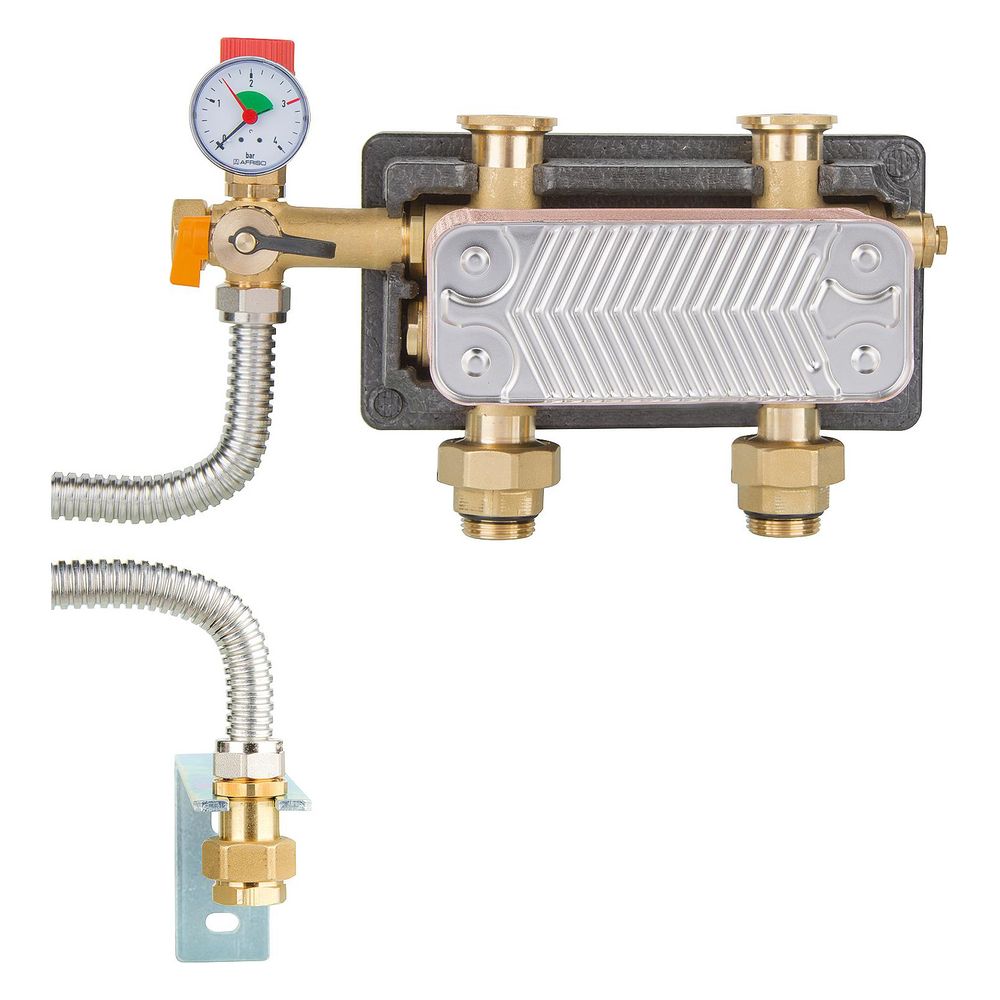

Der integrierte Plattenwärmetauscher besteht aus Edelstahl 1.4401 (AISI 316) und ist mit Kupfer gelötet, was eine effiziente Wärmeübertragung sicherstellt. Die Armaturen sind aus Messing gefertigt, während die EPP-Wärmedämmung Wärmeverluste minimiert. Zur Absicherung des Sekundärkreises ist ein Sicherheitsventil mit 3 bar Druckbegrenzung verbaut. Die Ausstattung umfasst zudem ein Manometer zur Druckkontrolle sowie eine Tauchhülse für Fühler mit 6 mm Durchmesser.
Einsatzbereiche und Kompatibilität
Diese Systemtrennung ist für Anlagen mit diffusionsoffenen Kunststoffrohren oder offenen Expansionsgefäßen konzipiert. Sie verhindert Korrosionsschäden durch stetigen Sauerstoffeintrag und eignet sich für den Kesseltausch in Bestandsgebäuden. Die Anschlüsse sind primärseitig als 1 Zoll Außengewinde und sekundärseitig als flachdichtender Flansch ausgeführt, was eine Integration in das PAW-HeatBloC-System erlaubt.
Die Systemtrennung bietet eine Lösung zur Anlagentrennung bei einer maximalen Betriebstemperatur von 110 °C und einem Arbeitsdruck von bis zu 6 bar. Durch den kvs-Wert von 4,9 m³/h und die Abstimmung auf 25 kW Leistung wird eine hydraulische Trennung erreicht. Die Konstruktion aus Edelstahl und Messing sorgt für Betriebssicherheit in anspruchsvollen Heizungsumgebungen.
Technische Daten
- Leistung: 25 kW
- Max. Betriebsdruck: 6 bar
- Max. Vorlauftemperatur: 110 °C
- Achsabstand: 125 mm
- kvs-Wert: 4,9 m³/h
- Anzahl Platten: 40
- Material Wärmetauscher: Edelstahl 1.4401 (AISI 316)
- Material Isolierung: EPP
- Sicherheitsventil: 3 bar
Lieferumfang
- 1x Systemtrennung mit Isolierkörper
- 1x Armaturengruppe inkl. Entleerung und Manometer
- 1x Sicherheitsventil 3 bar
- 1x MAG Verbindungsset mit Wandhalter
Technische Daten
| Hersteller | PAW |
| Achsmaß | 125 |
| Anschluss Sekundär | flachdichtend mit ÜWM |
| Anzahl Platten | 40 |
| Artikelnummer | PAW-36573 |
| Ausführung | gelötet |
| EAN-13 | 4251401503942 |
| Gewicht | 0,1 kg |
| kvs-Wert | 4,9 |
| Leistung | 0 - 25 |
| Material | rostfreier Stahl |
| Material Wärmedämmung | EPP |
| Max Arbeitsdruck | 6 |
| Max Vorlauftemperatur | 110 |
| Nenninnendurchmesser primär | 1 Zoll (25) |
| Nenninnendurchmesser Sekundär | 1 Zoll (25) |
| Primärer Anschluss | Außengewinde |
| WEEE-Nr. | 74531937 |
