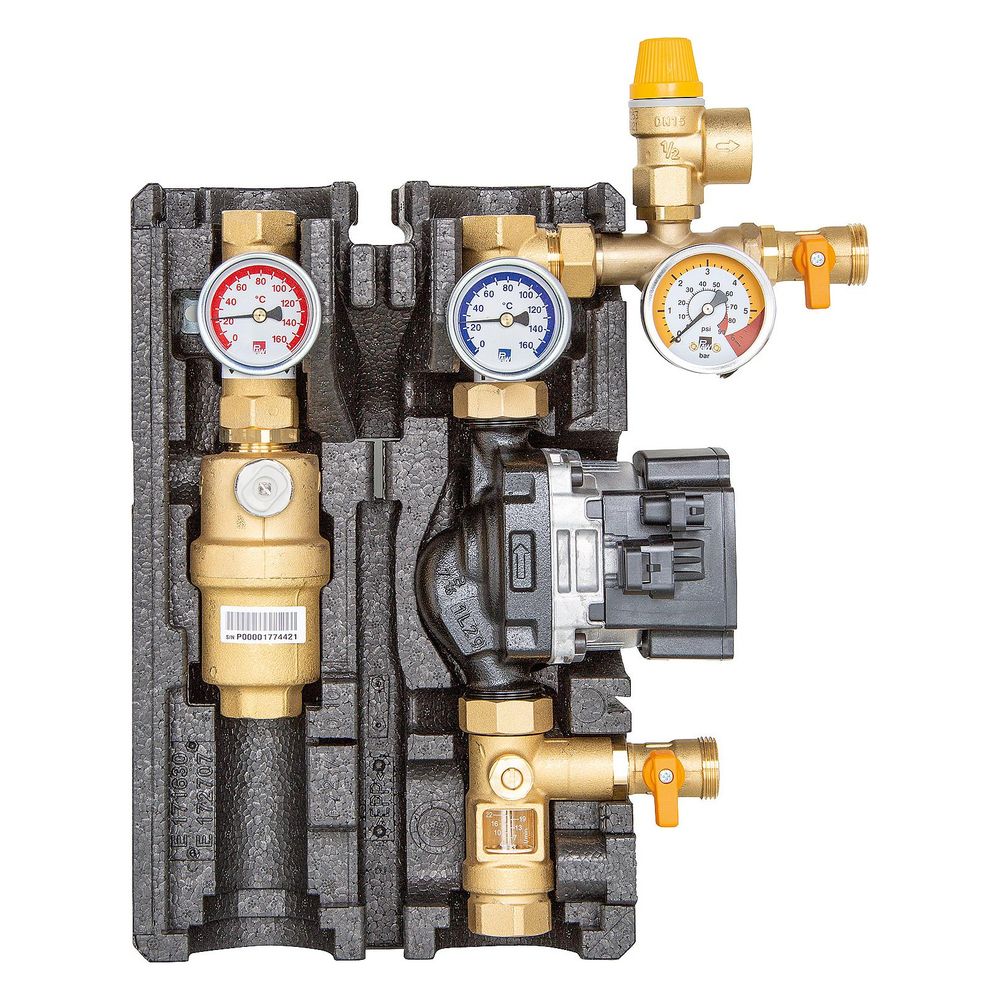

PAW Solarstation SolarBloc Midi Basic DN20, 383x334x160mm, Messing

Die Solarstation SolarBloc Midi Basic ist eine kompakte Zweistrang-Armaturengruppe für Solaranlagen mit einer Kollektorfläche von bis zu 60 m². Ausgestattet mit einer hocheffizienten Grundfos UPM3 Solar 15-75 Umwälzpumpe, ermöglicht sie eine präzise Steuerung des Volumenstroms und eine effiziente Wärmeübertragung. Die Station ist für die Wandmontage konzipiert und bietet durch ihre hochwertige EPP-Isolierung einen optimalen Schutz gegen Wärmeverluste.

Funktionale Ausstattung

Die Armaturengruppe verfügt über eine integrierte Spül- und Befülleinheit, die eine einfache Inbetriebnahme und Wartung des Solarkreises unterstützt. Zur Überwachung des Systems sind ein Ganzmetall-Thermometer mit einem Messbereich von 0 bis 160 °C sowie ein Manometer bis 6 bar vorhanden. Die integrierten Kugelhähne sind mit Schwerkraftbremsen ausgestattet, die im Vor- und Rücklauf aufstellbar sind, um ungewollte Zirkulationen zu unterbinden. Ein Luftabscheider sorgt zudem für einen störungsfreien Betrieb durch die kontinuierliche Entlüftung des Mediums.

Sicherheit und Montage

Für den sicheren Betrieb der Anlage ist ein Solar-Sicherheitsventil mit einem Ansprechdruck von 6 bar verbaut. Der Anschluss für ein Ausdehnungsgefäß ist flachdichtend ausgeführt, was eine schnelle und dichte Installation ermöglicht. Die gesamte Einheit ist in einem robusten Gehäuse aus Messing untergebracht, das durch die EPP-Design-Isolierung vollständig umschlossen wird. Diese Konstruktion stellt eine gute Belüftung der Pumpe sicher und trägt zur Langlebigkeit der verbauten Komponenten bei.

Die Solarstation überzeugt durch ihre robuste Bauweise aus Messing und die durchdachte Ausstattung, die eine effiziente und sichere Solarenergie-Nutzung ermöglicht. Mit einer maximalen Betriebstemperatur von 120 °C und einem Betriebsdruck von bis zu 6 bar ist sie für anspruchsvolle Anwendungen ausgelegt. Die integrierte Hocheffizienzpumpe und das präzise Flowmeter mit einem Messbereich von 3 bis 22 l/min unterstützen eine optimale Anlagenhydraulik und tragen zur Energieeinsparung bei.

Technische Daten

• Anschlussgröße: 20 DN (3/4 Zoll Innengewinde)
• Max. Betriebsdruck: 6 bar
• Max. Betriebstemperatur: 120 °C
• Durchflussanzeige: 3 - 22 l/min
• Förderhöhe Pumpe: 7,5 m
• Achsmaß: 125 mm
• Abmessungen (B x H x T): 334 x 383 x 160 mm
• Material Armaturen: Messing
• Material Isolierung: EPP
