Beschreibung
PAW Hydraulische Weiche DN 25, 1,6 m3/h, 110 Grad C, 5 bar, 375x128x137mm, Messing, EPP
Diese hydraulische Weiche von PAW ermöglicht die hydraulische Entkopplung von Primär- und Sekundärkreisen in Heizungsanlagen. Das aus Messing gefertigte Bauteil ist für einen maximalen Durchsatz von 1,6 m³/h ausgelegt und verfügt über eine EPP-Wärmedämmung zur Minimierung von Wärmeverlusten.
Konstruktion und Anschlüsse

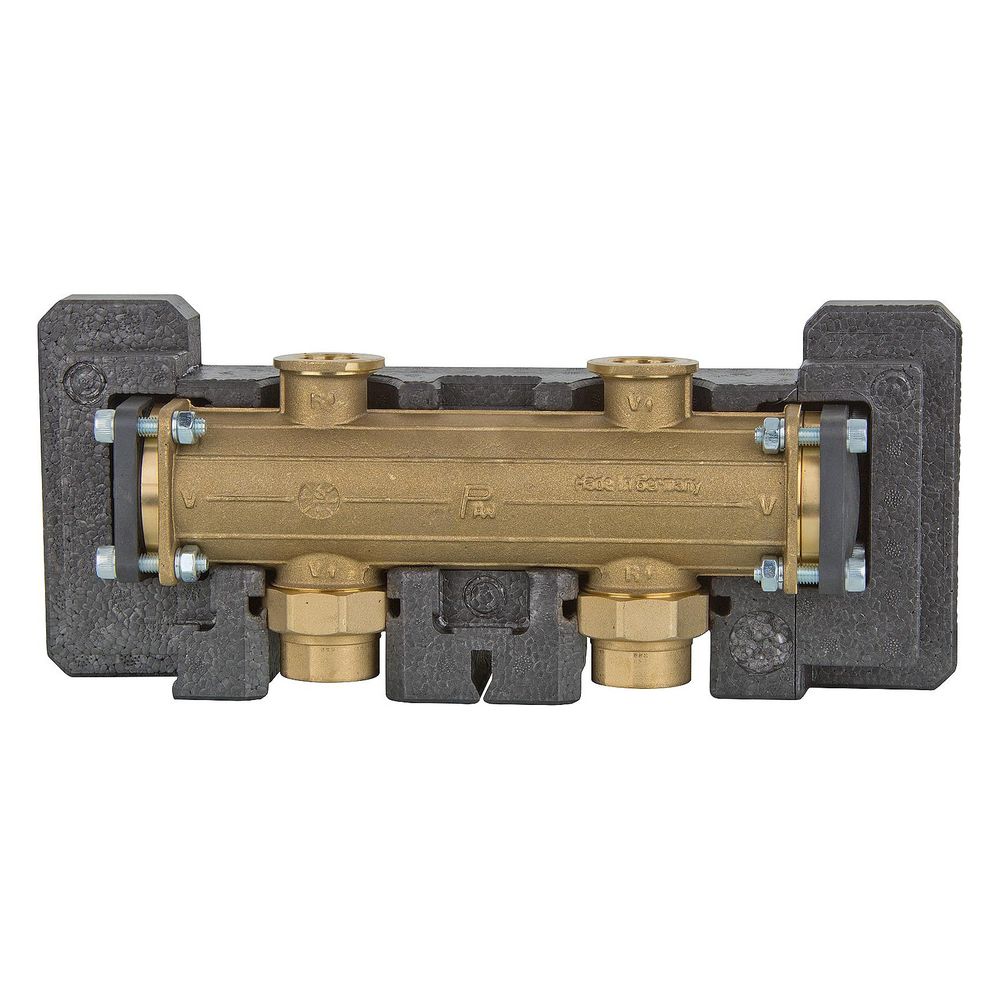

Die robuste Konstruktion besteht aus Messing und Polyamid, wobei EPDM-Dichtungen für die notwendige Dichtigkeit sorgen. Der Achsabstand zwischen Primär- und Sekundärkreis beträgt 125 mm. Die primärseitigen Anschlüsse sind als Innengewinde ausgeführt, während die sekundärseitigen Anschlüsse über das PAW-Flanschsystem verfügen. Ein Anschluss für Temperaturfühler in der Dimension DN 15 (1/2 Zoll) ist vorhanden.
Einsatzbedingungen

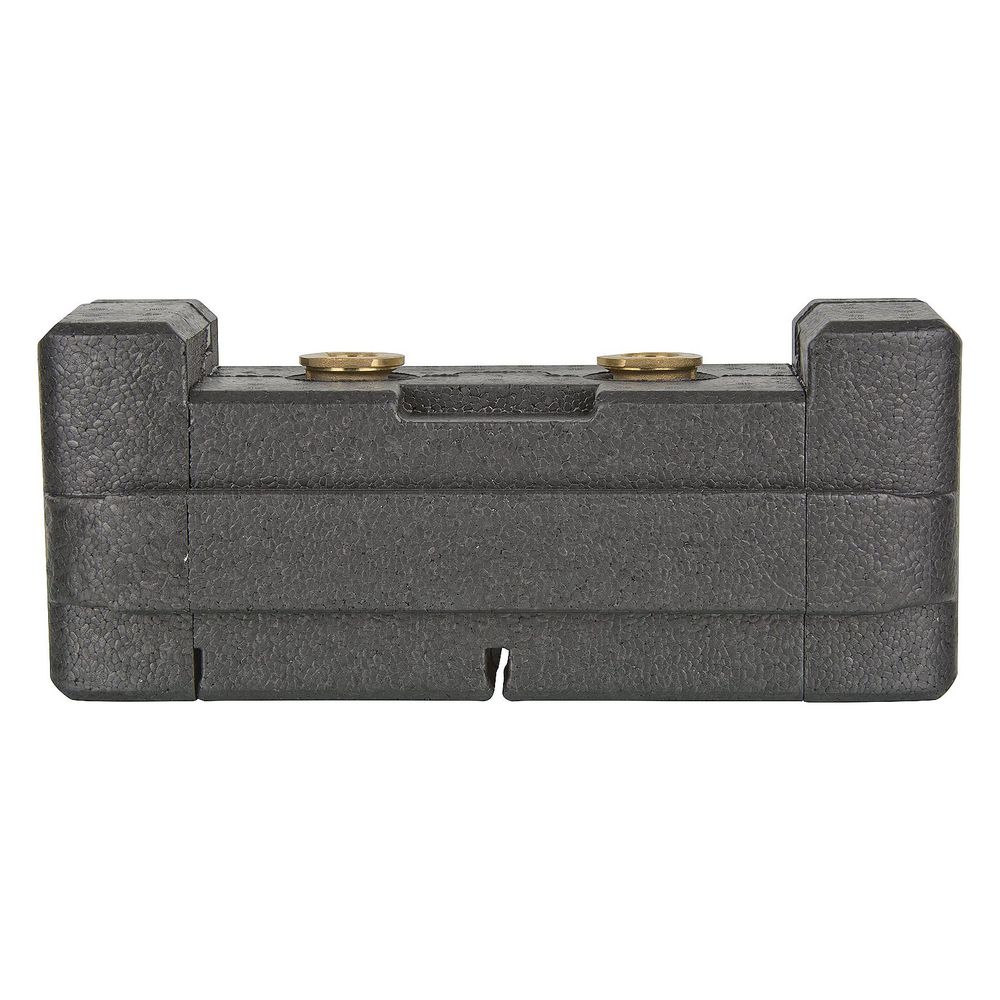

Das Bauteil ist für eine maximale Betriebstemperatur von 110 °C konzipiert. Mit einer Einbauhöhe von 128 mm lässt sich die Weiche effizient in bestehende Verteilersysteme integrieren. Die EPP-Isolierung umschließt das Gehäuse und unterstützt die thermische Effizienz im Betrieb.
Die hydraulische Weiche stellt eine Lösung zur Entkopplung von Volumenströmen dar und unterstützt einen stabilen Anlagenbetrieb bei Durchflussraten bis 1600 l/h. Mit einer Druckfestigkeit von 6 bar und einer Temperaturbeständigkeit bis 110 °C bietet sie eine solide Basis für Heizungssysteme.
Technische Daten
- Max. Durchsatz: 1,6 m³/h
- Max. Betriebsdruck: 6 bar
- Max. Betriebstemperatur: 110 °C
- Achsabstand: 125 mm
- Material: Messing / Polyamid
- Anschluss Primär: 1 Zoll Innengewinde
- Anschluss Sekundär: 1 Zoll Flansch
- Temperaturfühleranschluss: DN 15 (1/2 Zoll)
- Breite: 375 mm
- Einbauhöhe: 128 mm
Technische Daten
| Hersteller | PAW |
| Achsabstand Primärkreis | 125 |
| Achsabstand Sekundärkreis | 125 |
| Artikelnummer | PAW-344203 |
| Breite | 330 |
| EAN-13 | 4251401502969 |
| Gewicht | 0,1 kg |
| Höhe | 128 |
| Material | Messing |
| Max Betriebsdruck | 5 |
| Max Betriebstemperatur | 110 |
| Max Durchsatz | 1,6 |
| Mit Befestigungsmaterial | Nein |
| Mit Entleerventil | Nein |
| Mit Entlüftung | Nein |
| Mit Magnetitabscheider | Nein |
| Mit Wärmedämmung | Ja |
| Nenninnendurchmesser primär | DN 25 (1") |
| Nenninnendurchmesser Sekundär | DN 25 (1") |
| Primäranschluss | Innengewinde |
| Sekundäranschluss | Flansch |
| Temperaturfühleranschluss | DN 15 (1/2") |
| WEEE-Nr. | 74531937 |
