Beschreibung

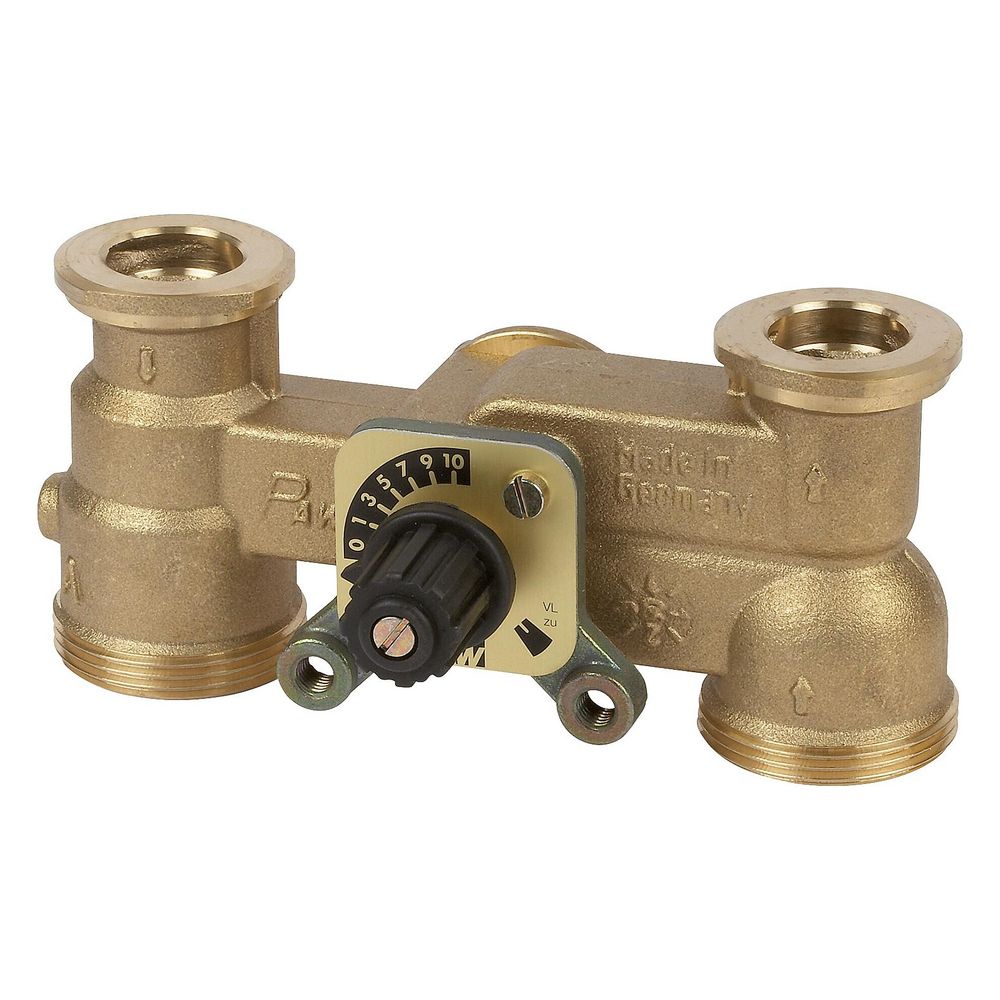

PAW 3-Wege-Messingmischer K32 Heat Bloc, DN 25 1", 5,7 Kvs, 125mm Achsmaß, Messing
Dieser 3-Wege-Mischer in H-Form aus Messing ist für den Einsatz in Heizkreissystemen konzipiert und passend für das Modell K32 Heat Bloc in der Nennweite DN 25 (1 Zoll) ausgelegt. Das Bauteil ermöglicht eine präzise Regelung der Medientemperaturen in einem Bereich von 5 °C bis 110 °C.
Konstruktion und Betrieb
Der Mischer verfügt über ein Gehäuse aus unbehandeltem Messing und ist für einen maximalen Drehwinkel von 90 ° ausgelegt. Mit einer Druckstufe von PN 6 und einem Kvs-Wert von 5.7 bietet das Bauteil eine zuverlässige Durchflusscharakteristik für den dauerhaften Betrieb. Der Leckverlust ist auf 1 % des Kvs-Wertes begrenzt, was eine effiziente Trennung der Volumenströme unterstützt. Die Verbindung erfolgt über Flanschanschlüsse.
Technische Daten
- Ausführung: Dreiwege H-Form
- Werkstoff Gehäuse: Messing
- Anschlussmaß: DN 25 (1")
- Anschlussart: Flansch
- Druckstufe: PN 6
- Kvs-Wert: 5.7
- Leckverlust: 1 %
- Max. Mediumtemperatur: 110 °C
- Min. Mediumtemperatur: 5 °C
- Achsmaß: 125 mm
- Einbauhöhe: 82 mm
- Max. Drehwinkel: 90 °
Technische Daten
| Hersteller | PAW |
| Anschlussmaß | DN 25 (1") |
| Anschlüsse | Flansch |
| Artikelnummer | PAW-3401 |
| Ausführung | Dreiwege H-Form |
| Druckstufe | PN 6 |
| Gewicht | 0,1 kg |
| Kvs-Wert | 5.7 |
| Leckverlust des Kvs-Wertes | 1 |
| Max Drehwinkel | 90 |
| Max Mediumtemperatur (Dauerbetrieb) | 110 |
| Min Mediumtemperatur (Dauerbetrieb) | 5 |
| Oberflächenschutz | unbehandelt |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 74531937 |
