PAW Modulverteilergruppe Thermax DN 20, 2x gemischt K32/K32, 400x408mm, Messing

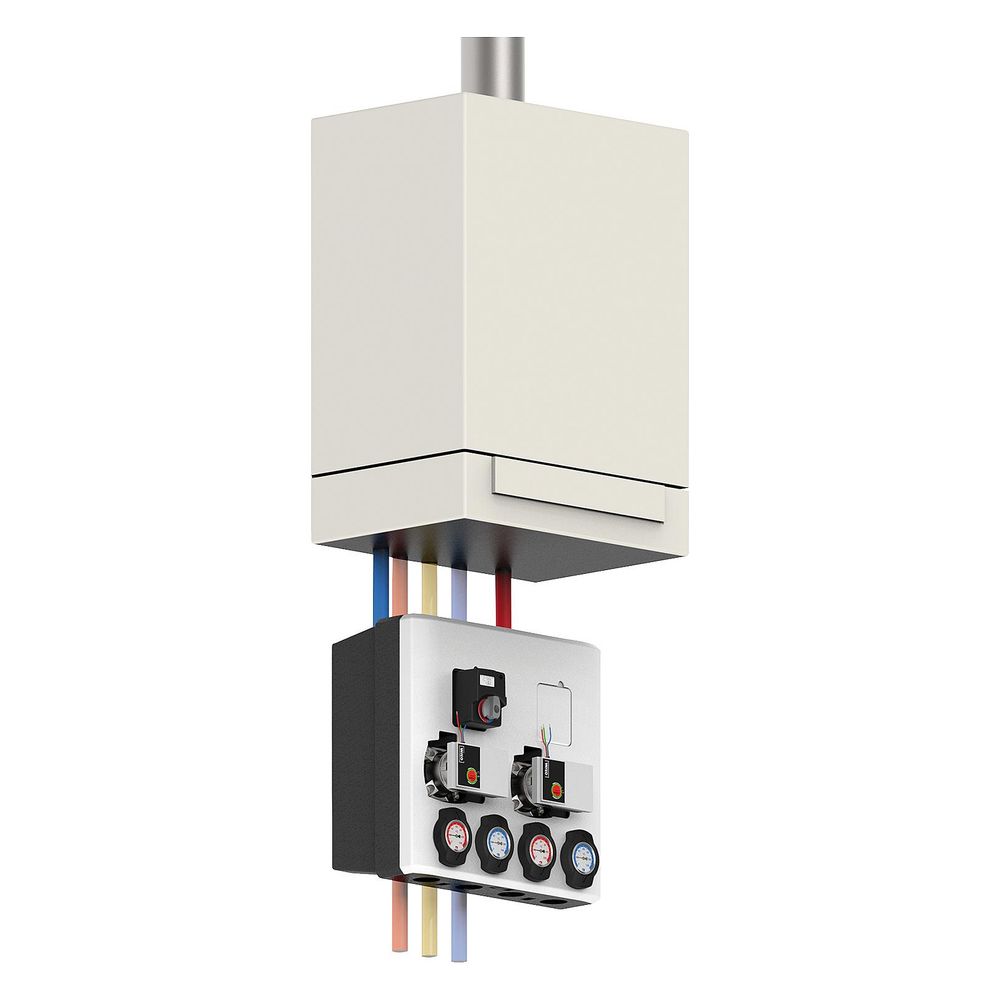

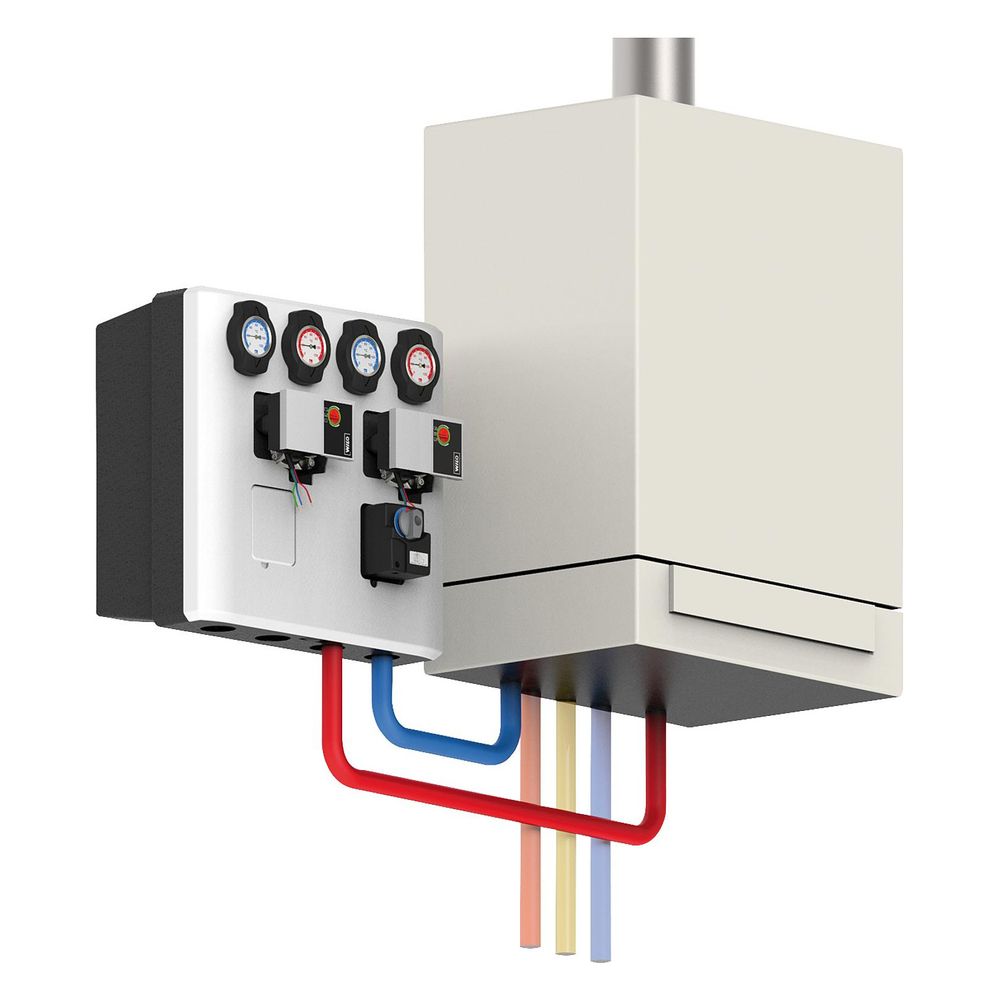

Die Modulverteilergruppe Thermax DN20 von PAW ist eine vormontierte Armaturengruppe für Heizkreise, die speziell für Anwendungen mit zwei unterschiedlichen Temperaturniveaus konzipiert wurde. Das System ermöglicht die effiziente Anbindung von Verbrauchern mit variierenden Vorlauftemperaturen, wie etwa Heizkörpern und Fußbodenheizungen. Dank der kompakten Bauweise und der funktionsoptimierten Design-Isolierung eignet sich die Einheit ideal für wandhängende Thermen und Kessel.

Aufbau und Funktionalität

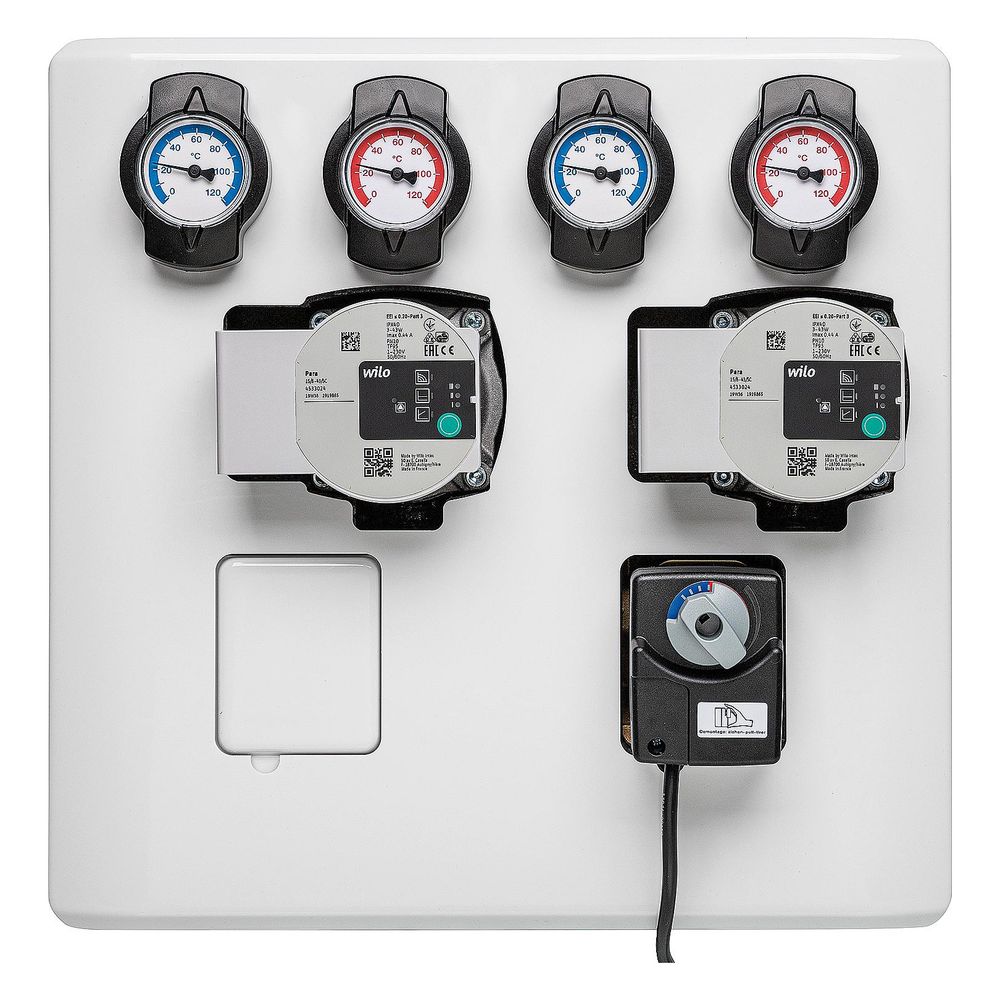

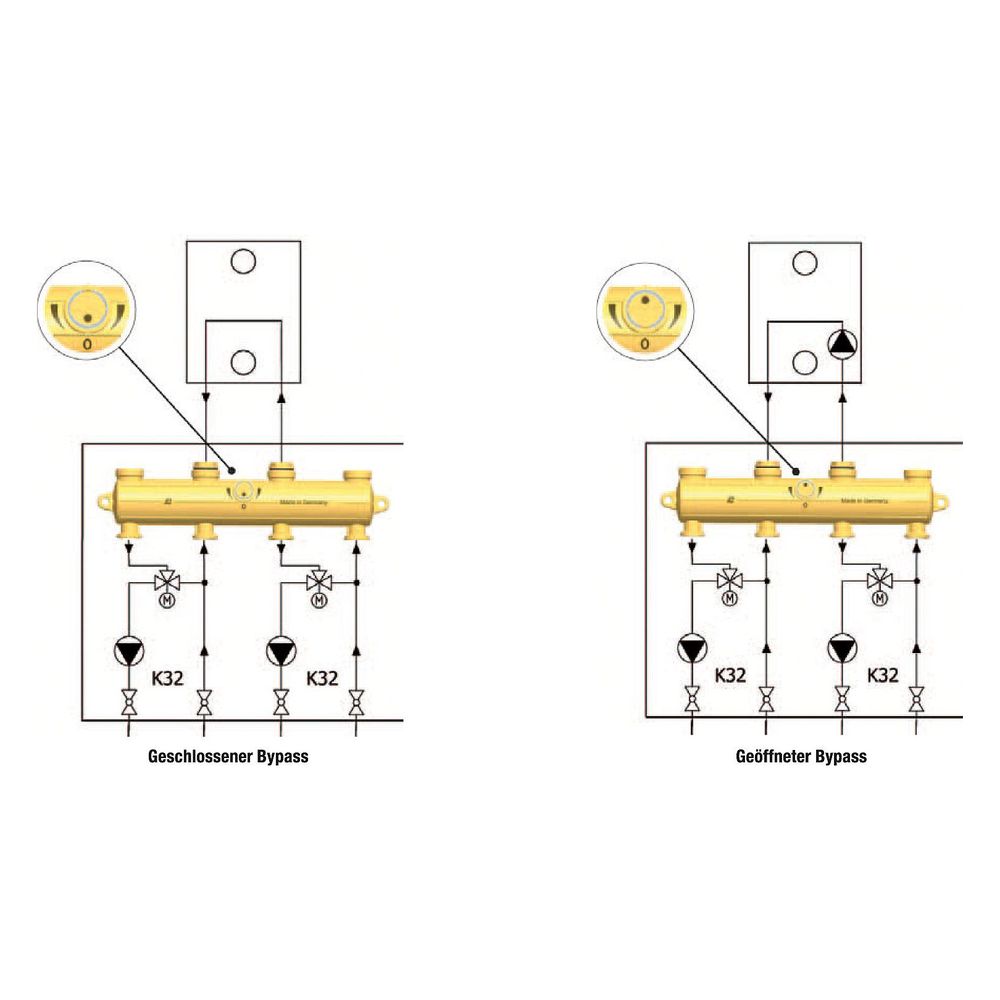

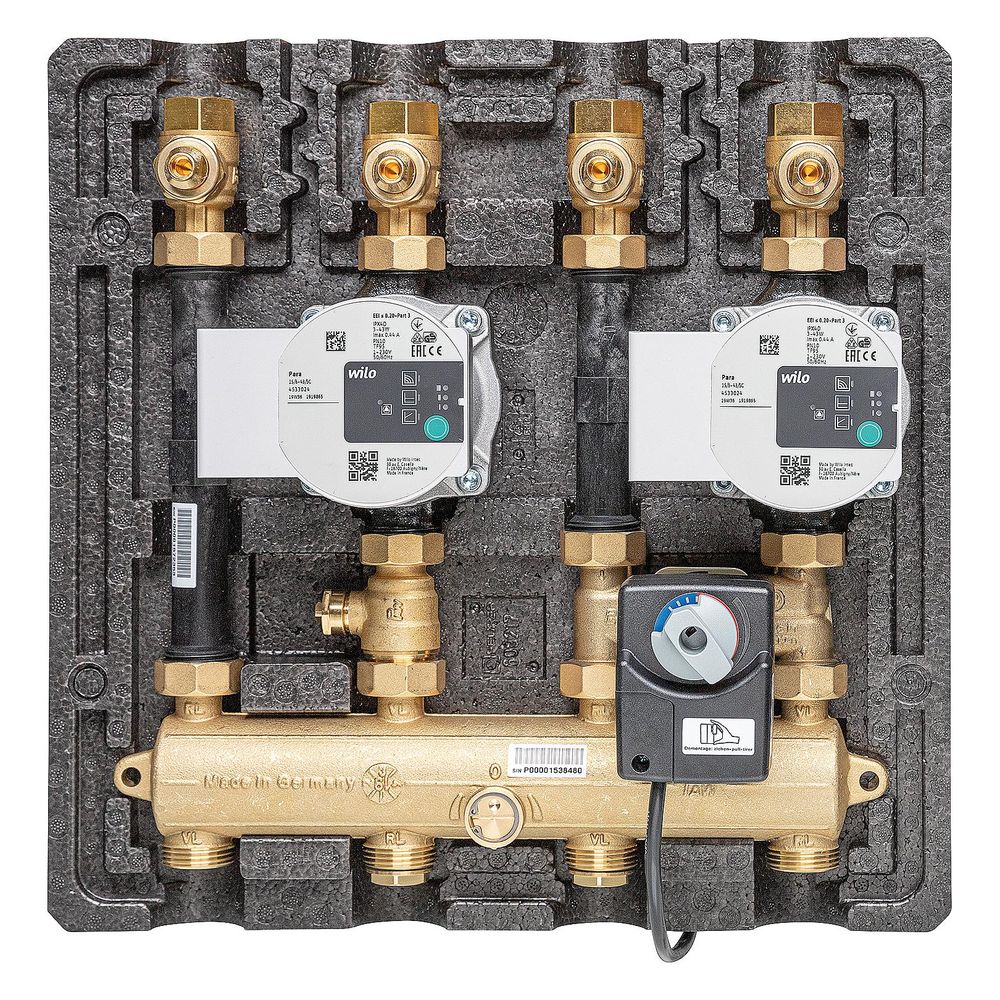

Das modulare Verteilsystem besteht aus einem Thermax-Modulverteiler sowie zwei Heizkreismodulen vom Typ K32. Die Armaturen sind aus Messing gefertigt, während die Dichtungen aus EPDM und AFM34 bestehen. Zur präzisen Regelung der Heizkreise sind zwei Stellmotoren mit einem Drehmoment von 2 Nm und einer Laufzeit von 105 Sekunden pro 90 Grad integriert. Die Überwachung der Temperaturen erfolgt über die verbauten Thermometer mit einem Messbereich von 0 bis 120 °C.

Effiziente Anlagentechnik

Für die Umwälzung des Heizmediums sorgen zwei Wilo Para SC 15/6-43 Pumpen. Die Absperrung der Kreise wird durch integrierte Kugelhähne sichergestellt. Das System ist für einen maximalen Betriebsdruck von 10 bar sowie eine maximale Betriebstemperatur von 110 °C ausgelegt. Die modulare Konstruktion unterstützt eine einfache Installation bei einer Breite von 408 mm und einer Höhe von 400 mm.

Technische Daten

• Nennweite: DN 20
• Max. Betriebsdruck: 10 bar
• Max. Betriebstemperatur: 110 °C
• Kvs-Wert gemischt: 3,0
• Kvs-Wert Verteiler: 7,8
• Anschluss Verbraucher: 3/4 Zoll IG
• Anschluss Erzeuger: 1 Zoll AG / 3/4 Zoll IG
• Achsabstand: 90 mm
• Wandabstand: 100 mm

Die Modulverteilergruppe überzeugt durch ihre hochwertige Materialwahl aus Messing und EPP/ABS-Isolierung sowie ihre hohe Flexibilität bei der Anbindung unterschiedlicher Heizkreise. Mit einem Kvs-Wert von 3,0 für die gemischten Kreise und 7,8 für den Verteiler bietet das System eine leistungsstarke Basis für moderne Heizungsanlagen. Die Kombination aus bewährter Pumpentechnik und präziser Stellmotor-Regelung sorgt für einen zuverlässigen Betrieb bei einer maximalen Temperatur von 110 °C.
