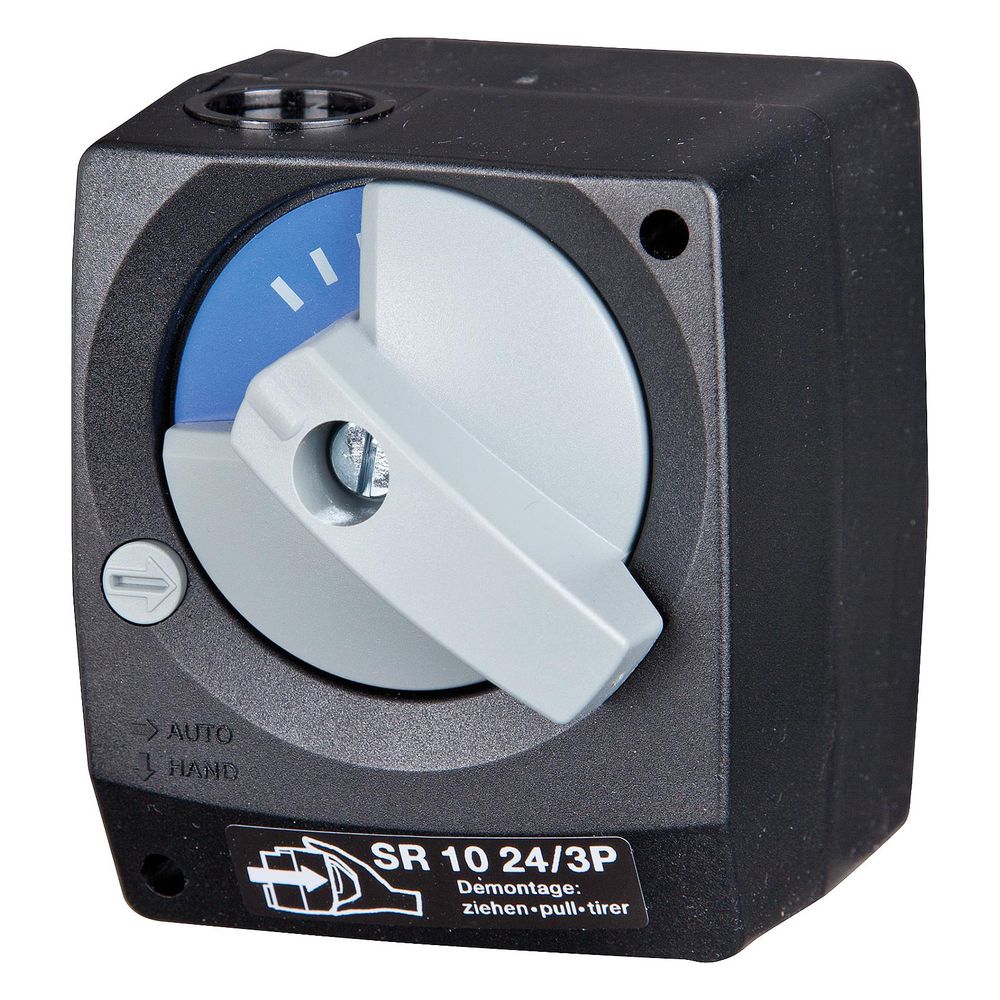

PAW Stellmotor SR10-24/3P, 10 Nm 140s/90 Grad 24V AC/DC, Kunststoff

Dieser Stellmotor von PAW ermöglicht eine präzise 3-Punkt-Regelung und ist für die witterungsgeführte Steuerung in Heizungsanlagen konzipiert. Mit einem Drehmoment von 10 Nm und einer Stellzeit von 140 Sekunden für einen Winkel von 90 Grad sorgt das Gerät für eine zuverlässige Positionierung von Mischern. Dank des mitgelieferten Anbausatzes für die Rastmontage lässt sich der Antrieb flexibel an PAW-Mischern installieren.

Flexibler Einsatz und Bedienung

Das Gehäuse aus Kunststoff ist für Umgebungstemperaturen zwischen 0 und 50 °C ausgelegt und entspricht der Schutzart IP40. Für manuelle Eingriffe in den Regelbetrieb verfügt der Motor über einen Umschalter für den Hand- oder Automatikbetrieb. Die Skala ist auswechselbar, was die Anpassung an die jeweilige Einbausituation erleichtert. Der elektrische Anschluss erfolgt über ein 1,5 m langes Anschlusskabel.

Montage und Kompatibilität

Der Antrieb ist für den Einsatz an Vorläufen geeignet, die sowohl rechts als auch links angeordnet sind. Die mechanische Anbindung an den Mischer erfolgt über den beiliegenden Anbausatz, der eine einfache Rastmontage unterstützt. Ein mechanischer Standanzeiger gibt Auskunft über die aktuelle Position. Zur Rückmeldung sind zwei Endkontakte integriert.

Der Stellmotor arbeitet im 24 V AC/DC Betrieb und weist eine Leistungsaufnahme von 1,5 W auf. Die Kombination aus 10 Nm Drehmoment und der 3-Punkt-Ansteuerung macht ihn zu einer zuverlässigen Komponente für die Regelung von Heizkreisen.

Technische Daten

• Drehmoment: 10 Nm
• Stellzeit: 140 s / 90°
• Steuersignal: 3-Punkt
• Netzspannung: 24 V AC/DC
• Leistungsaufnahme: 1,5 W
• Schutzart: IP40
• Anschlusskabellänge: 1,5 m
• Umgebungstemperatur: 0 - 50 °C

Lieferumfang

• 1x Stellmotor SR 10-24/3P
• 1x Anbausatz
