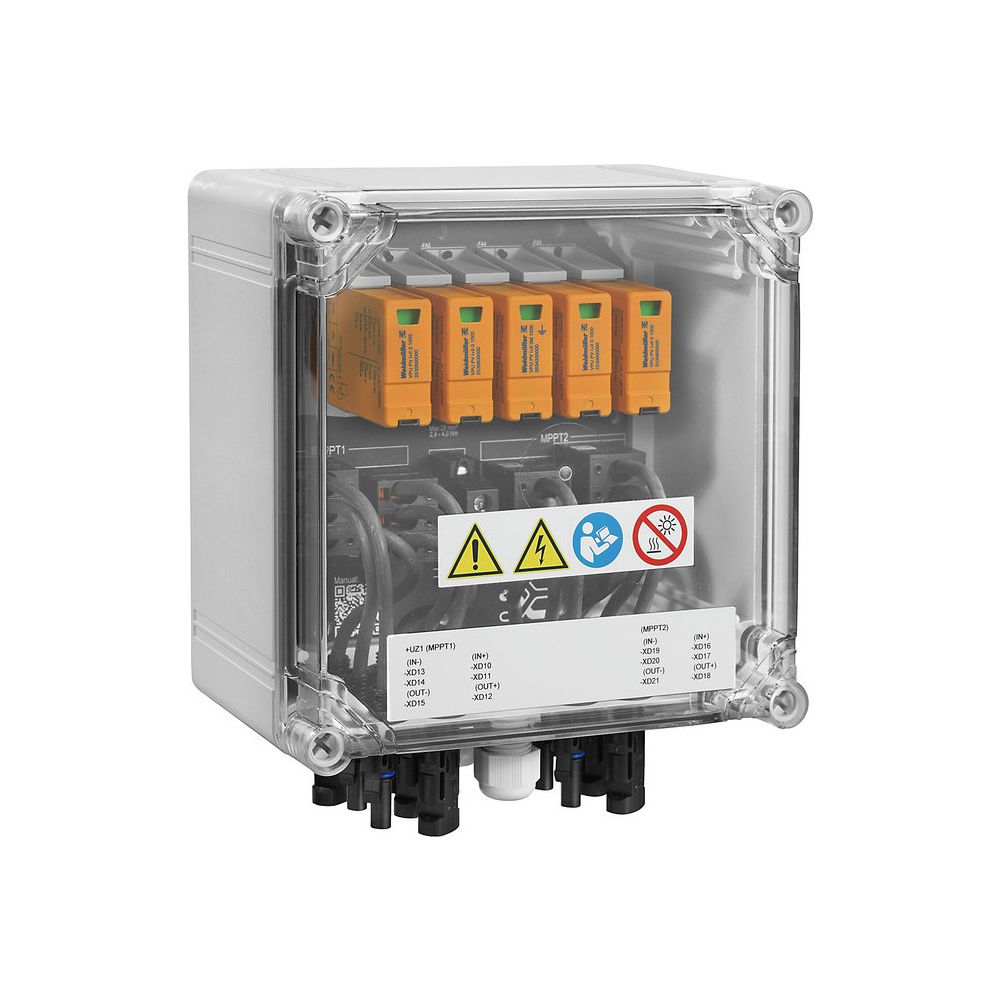

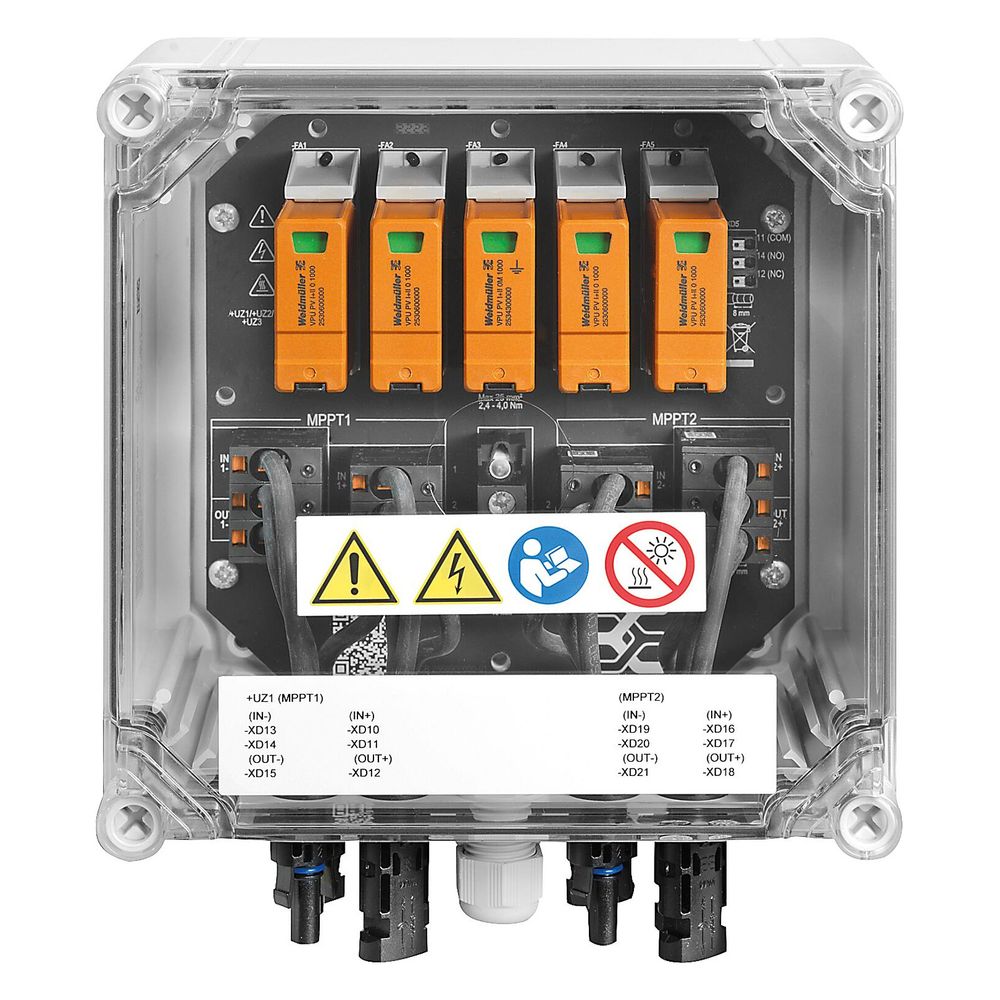

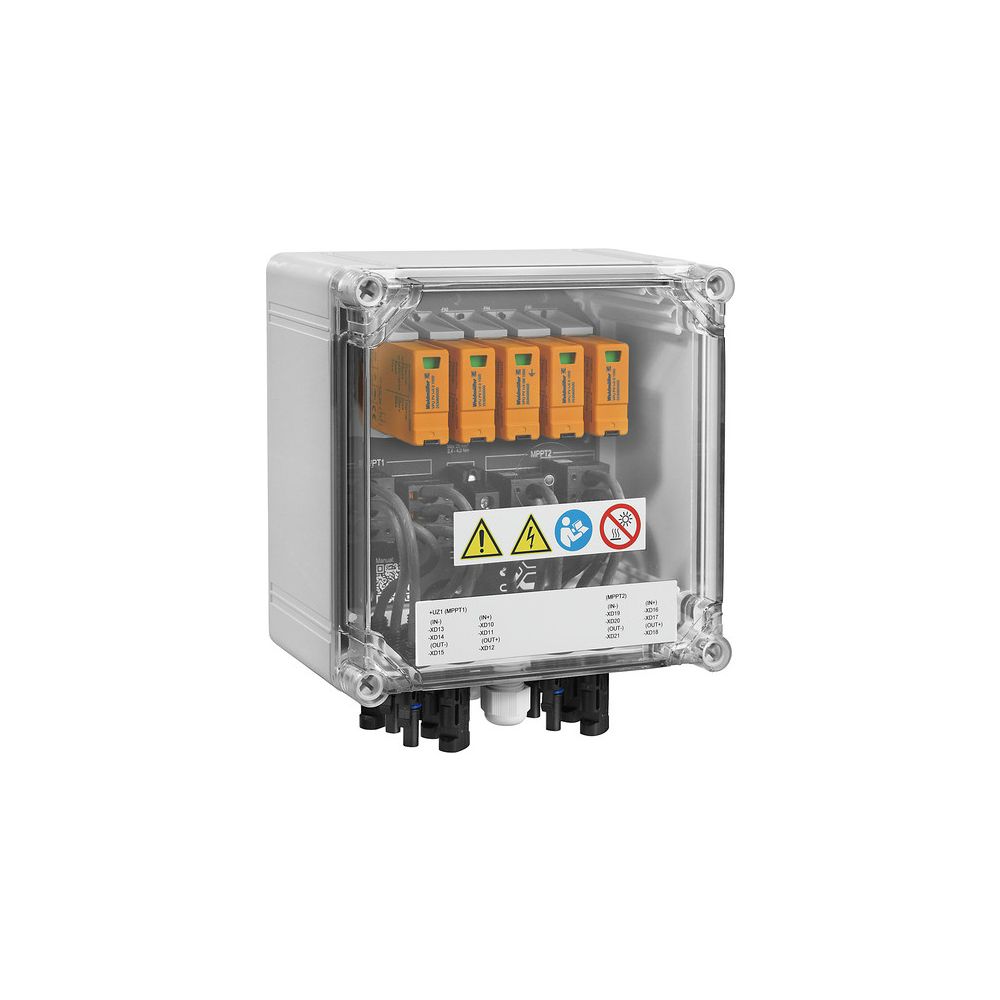

Weidmüller Generatoranschlusskasten PV Next 2MPPT, 234x200x132mm, Kunststoff, Grau

Dieser Generatoranschlusskasten dient dem Schutz der DC-Seite von Photovoltaikanlagen und schützt den Wechselrichter vor Überspannungen. Das System ist für den Betrieb mit zwei MPP-Trackern ausgelegt und ermöglicht eine effiziente String-Kombination zur Reduzierung des Installationsaufwands.

Schutz und Funktionalität

Ausgestattet mit einem Überspannungsableiter der Klasse Typ II, ist das Gerät für eine maximale Eingangsspannung von 1100 V ausgelegt. Es bietet Schutz gegen Rückströme und erfüllt die Anforderungen für einen sicheren Anlagenbetrieb. Das robuste Kunststoffgehäuse mit der Schutzart IP65 und einer Schlagfestigkeit nach IK08 gewährleistet eine hohe Widerstandsfähigkeit gegenüber äußeren Einflüssen.

Installation und Anschluss

Die Anbindung der Strings erfolgt über WM4C-Steckverbinder. Mit vier Leitungseinführungen und einer kompakten Bauweise unterstützt das System eine fachgerechte Verkabelung. Der Einsatztemperaturbereich erstreckt sich von -40 bis 50 °C, was den Betrieb unter anspruchsvollen Umgebungsbedingungen ermöglicht.

Technische Daten

• Max. Eingangsspannung DC: 1100 V
• Anzahl MPP-Tracker: 2
• Ableiter Klasse: Typ II
• Schutzart: IP65
• Schlagfestigkeit: IK08
• Strom max. pro MPP: 30 A
• Max. Eingangsstrom pro String: 35 A
• Einsatztemperatur: -40 bis 50 °C
• Maße (H x B x T): 234 x 200 x 132 mm

Durch die Kombination aus Überspannungsschutz der Klasse Typ II und effizienter String-Zusammenführung bietet dieser Generatoranschlusskasten eine zuverlässige Lösung für Photovoltaikanlagen. Mit einer maximalen Eingangsspannung von 1100 V und einer robusten IP65-Bauweise schützt er die Wechselrichter-Infrastruktur effektiv vor elektrischen Störungen und unterstützt eine materialsparende Installation.
