Beschreibung

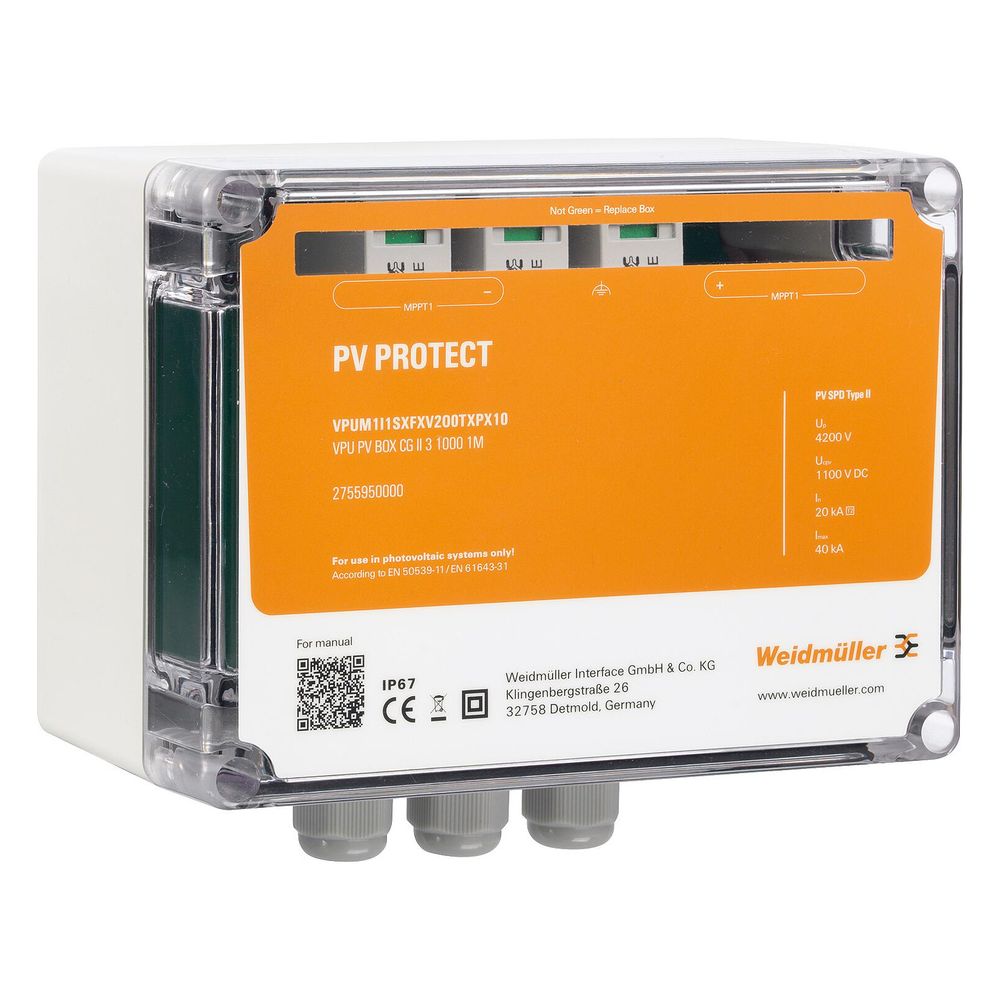

Weidmüller PV Protect Überspannungsbox VPUM1I1SXFXV1O0TXPX10, 1100V, 1MPP, 1E, Typ I+II, 168x145x91mm, Kunststoff, Grau
Diese kompakte Überspannungsbox schützt Wechselrichter in Photovoltaik-Anlagen zuverlässig vor Überspannungen. Das System ist für den Einsatz in Wohngebäuden konzipiert und ermöglicht eine einfache Nachrüstung bestehender PV-Installationen.
Schutz für PV-Anlagen
Die Box ist für den Betrieb mit einem MPP-Tracker ausgelegt und verfügt über einen Eingang pro MPP. Durch die robuste Bauweise mit der Schutzart IP67 eignet sich das Gehäuse aus Kunststoff für anspruchsvolle Umgebungsbedingungen bei Einsatztemperaturen von -40 bis 85 °C. Der Anschluss erfolgt effizient über eine PUSH-IN Steckklemme, was die Installation erleichtert.
Sicherheit durch Typ I+II Ableiter
Das Gerät ist mit einem kombinierten Ableiter der Klassen Typ I und Typ II ausgestattet, um eine hohe Sicherheit gegen transiente Überspannungen zu erzielen. Die maximale Eingangsspannung beträgt 1100 V DC. Ein Erdungsanschluss ist vorhanden, während auf einen Lasttrennschalter verzichtet wurde, um die kompakten Abmessungen zu realisieren.
Die Lösung bietet einen effektiven Schutz für Wechselrichter durch die Kombination aus Typ I+II Ableitern und einer hohen Spannungsfestigkeit von 1100 V DC. Dank der kompakten Bauweise und der PUSH-IN Anschlusstechnik lässt sich das System unkompliziert in bestehende PV-Anlagen integrieren und sorgt mit der Schutzart IP67 für einen dauerhaft sicheren Betrieb.
Technische Daten
- Max. Eingangsspannung DC: 1100 V
- Ableiter Klasse: Typ I+II
- Anzahl MPP-Tracker: 1
- Eingänge pro MPP: 1
- Schutzart: IP67
- Anschlussart: PUSH-IN
- Einsatztemperatur: -40 bis 85 °C
- Höhe: 145 mm
- Breite: 168 mm
- Tiefe: 91 mm
Technische Daten
| Hersteller | Weidmüller |
| Ableiter Klasse | Typ I+II |
| Anschluss | Verschraubung PUSH-IN |
| Anschlussart | Steckklemme |
| Anschlussart String | Interner Anschluss |
| Anzahl der Eingänge pro MPP-Tracker | 1 |
| Anzahl der unterstützten MPP-Tracker | 1 |
| Art der Einführung | Verschraubung |
| Artikelnummer | WEIDMUELLER-2755970000 |
| Bezeichnung | VPUM1I1SXFXV1O0TXPX10 |
| Breite | 168 |
| EAN-13 | 4064675003335 |
| Eingänge pro MPP | 1 |
| Einsatztemperatur | -40 - 85 |
| Farbe | grau |
| Gewicht | 0,1 kg |
| Höhe | 145 |
| Info | kr |
| Material | Kunststoff |
| Max Eingangsspannung DC | 1100 |
| Maße H x B x T | 168 x 145 x 91 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 1 |
| MPPT | 1 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schutzart (IP) | IP67 |
| String-Absicherung | 1-polig |
| Tiefe | 91 |
| WEEE-Nr. | 73937473 |
