Beschreibung

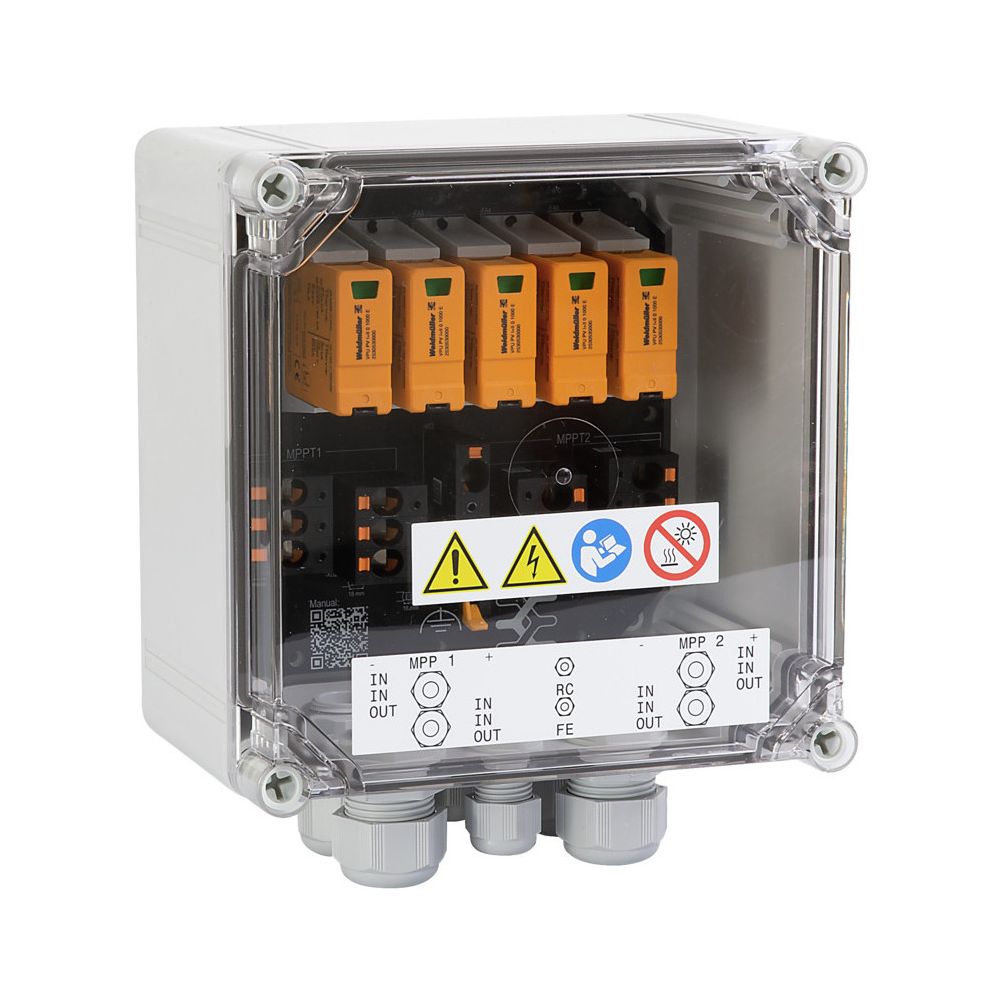

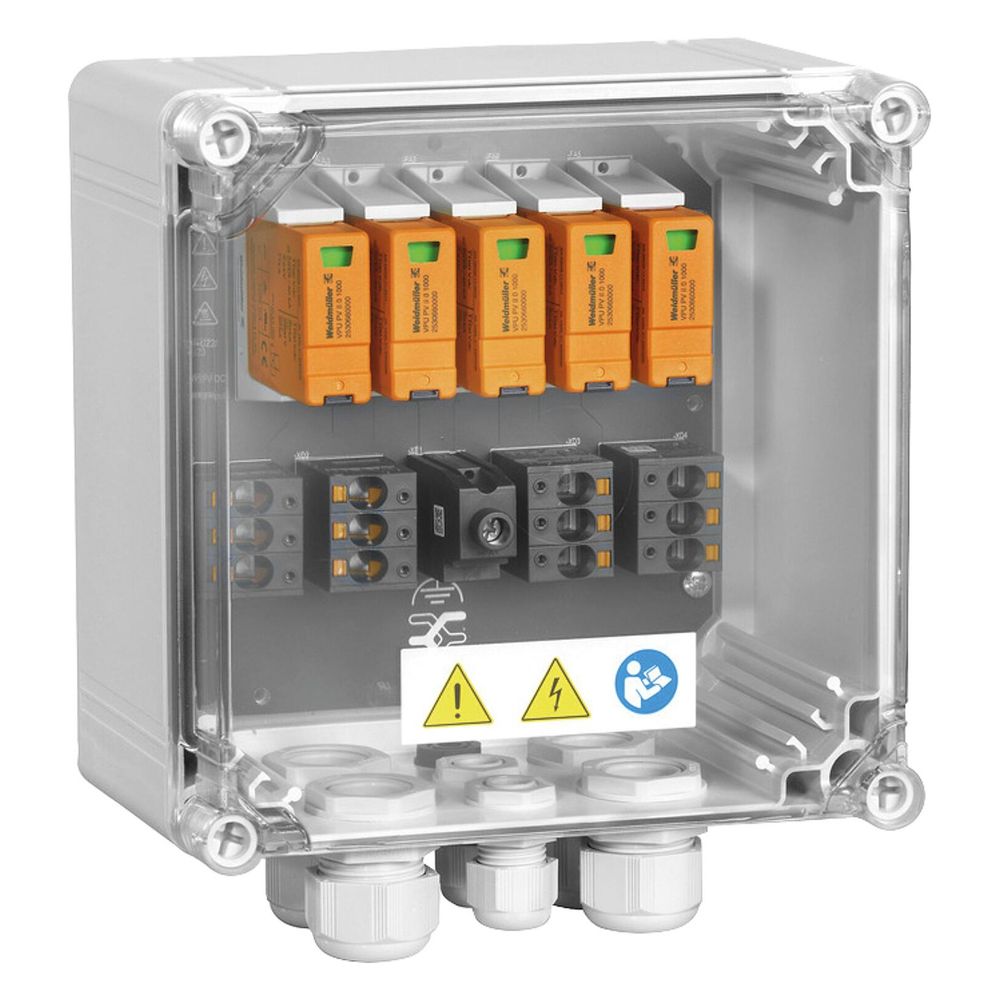

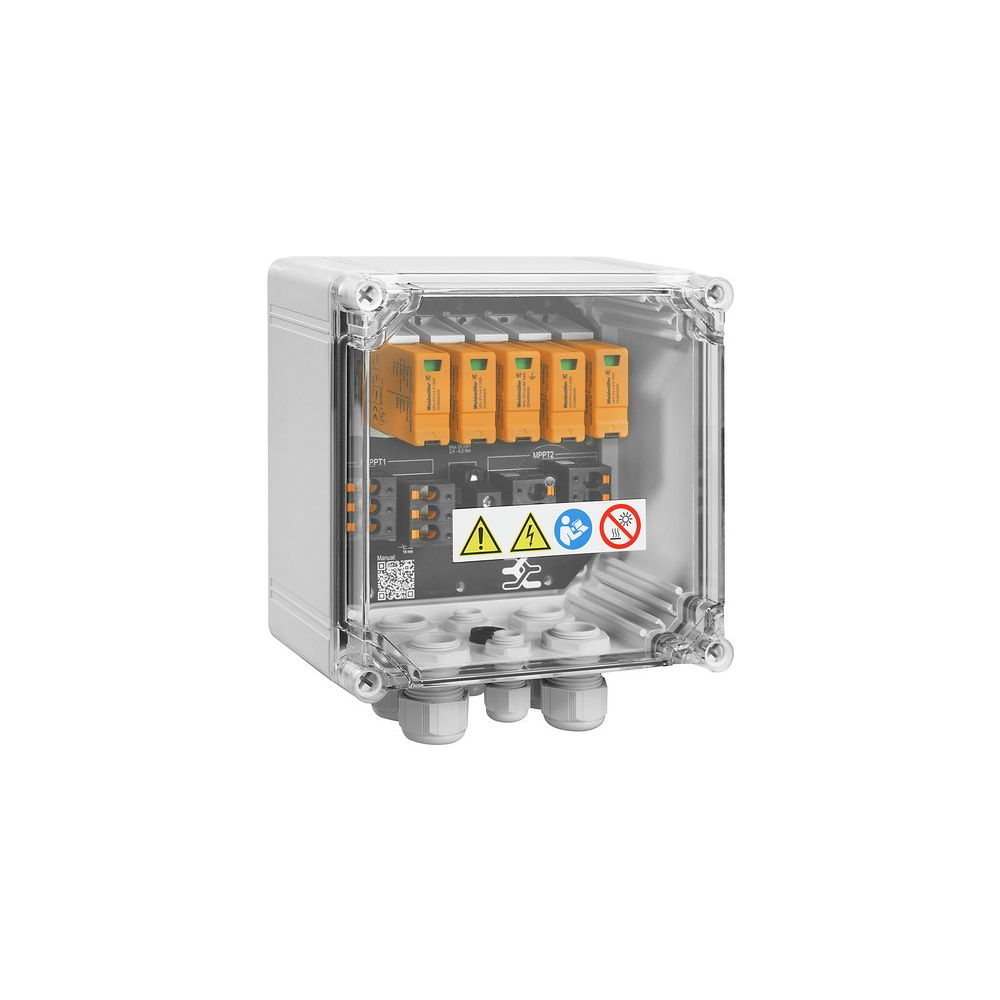

Weidmüller Generatoranschlusskasten PV Next, 228x200x132mm, Kunststoff, Grau
Dieser Generatoranschlusskasten dient dem Schutz der DC-Seite von Photovoltaikanlagen mit zwei MPP-Trackern. Das System schützt den Wechselrichter vor Überspannungen und ermöglicht eine effiziente String-Kombination zur Reduzierung des Verkabelungsaufwands. Dank der robusten Bauweise ist das Gerät für anspruchsvolle Umgebungsbedingungen ausgelegt.
Schutz und Funktionalität
Der Anschlusskasten ist für den Einsatz in PV-Anlagen konzipiert, die eine Absicherung gemäß der Richtlinie CLC/TS 51643-32 erfordern. Ausgestattet mit einem Überspannungsableiter der Klasse Typ II, bietet das Gehäuse aus Kunststoff einen wirksamen Schutz gegen transiente Überspannungen. Die Installation erfolgt über eine PUSH-IN-Anschlussart, die eine schnelle Verbindung der Strings ermöglicht. Mit der Schutzart IP65 und einer Schlagfestigkeit von IK08 ist das Gehäuse für den Außeneinsatz unter variablen klimatischen Bedingungen von -40 bis 50 °C geeignet.
Technische Daten
- Max. Eingangsspannung DC: 1100 V
- Anzahl MPP-Tracker: 2
- Eingänge pro MPP: 2
- Ausgänge pro MPP: 1
- Strom max. pro MPP: 30 A
- Ableiter Klasse: Typ II
- Schutzart: IP65
- Schlagfestigkeit: IK08
- Maße (H x B x T): 228 x 200 x 132 mm
- Einsatztemperatur: -40 bis 50 °C
Durch die Kombination von zwei MPP-Trackern mit jeweils zwei Eingängen und einem Ausgang pro Tracker bietet diese Lösung eine hohe Flexibilität bei der Anlagenplanung. Die integrierte Erdungsmöglichkeit und die robuste Ausführung in Schutzart IP65 gewährleisten eine dauerhafte Betriebssicherheit. Mit einer maximalen Eingangsspannung von 1100 V und einem Strom von 30 A pro MPP-Tracker ist das System optimal auf moderne Wechselrichteranforderungen abgestimmt.
Technische Daten
| Hersteller | Weidmüller |
| Ableiter Klasse | Typ II |
| Anschluss | Verschraubung PUSH-IN |
| Anschlussart | Steckklemme |
| Anschlussart String | Interner Anschluss |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge | 4 |
| Anzahl der Eingänge pro MPP-Tracker | 2 |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der unterstützten MPP-Tracker | 2 |
| Art der Einführung | Verschraubung |
| Artikelnummer | WEIDMUELLER-2866330000 |
| Ausgänge pro MPP | 1 |
| Bezeichnung | PVN DC 2IN/1OUTX2 2MPPT SPD2R CG 1.1KV |
| Breite | 200 |
| Brillenflansch | Kunststoff |
| EAN-13 | 4064675604013 |
| Eingänge pro MPP | 2 |
| Einsatztemperatur | -40 |
| Farbe | weiß |
| Gewicht | 0,1 kg |
| Höhe | 228 |
| Lasttrennschalter | Nein |
| Material | Kunststoff |
| Max Ausgangsstrom | 0 |
| Max Eingangsspannung DC | 1100 |
| Max Eingangsstrom pro String | 50,25 |
| Maße H x B x T | 228 x 200 x 132 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 2 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK08 |
| Schutzart (IP) | IP65 |
| Sicherungshalter | Nein |
| String-Absicherung | 2-polig |
| Strom max/MPP | 30 |
| Tiefe | 132 |
| WEEE-Nr. | 73937473 |
