Beschreibung

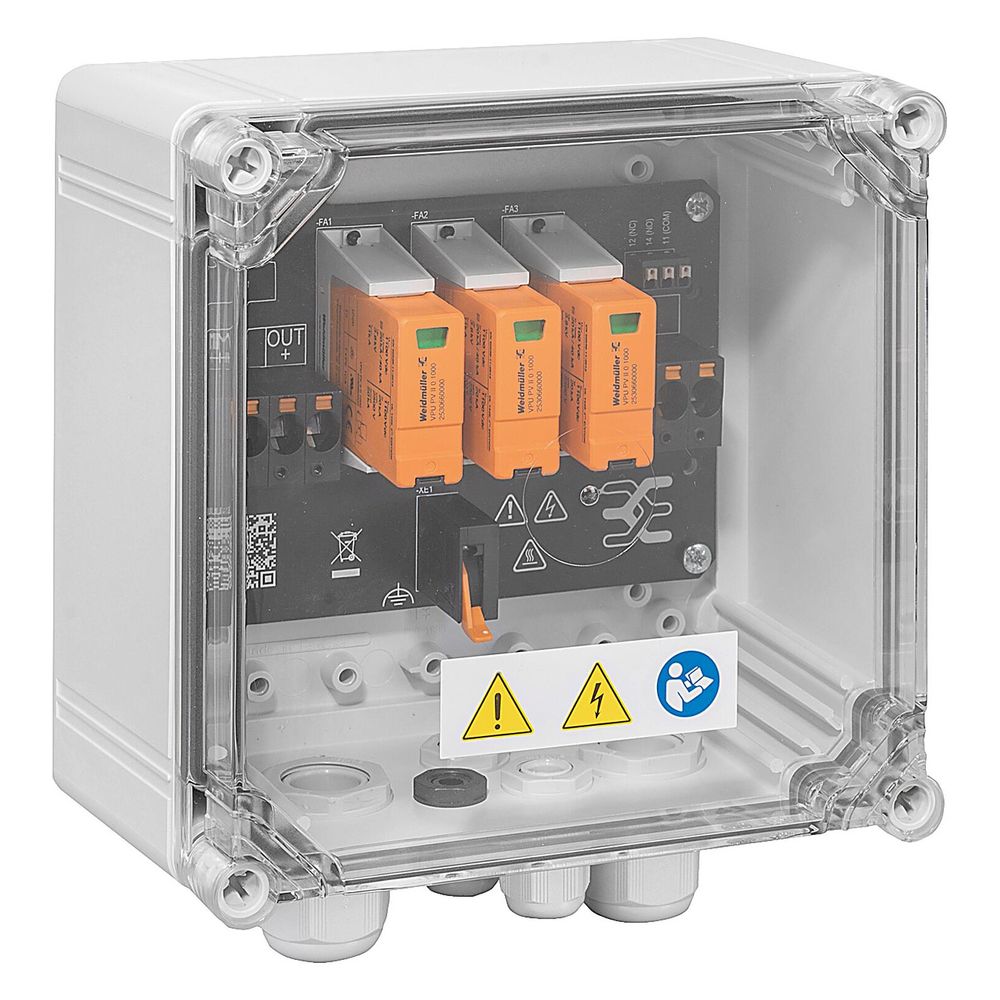

Weidmüller Generatoranschlusskasten PV Next PVN1M1I2SXFXV1O0TXPX11, 1100V, 30A, 228x200x132mm, Kunststoff, Grau
Dieser Generatoranschlusskasten dient dem Schutz der DC-Seite von Photovoltaikanlagen mit einem MPP-Tracker. Das Gehäuse aus robustem Kunststoff schützt den Wechselrichter vor Überspannungen und ermöglicht eine effiziente String-Kombination. Dank der integrierten Ableiter der Klassen Typ I und II ist die Komponente für anspruchsvolle Einsatzbedingungen ausgelegt.
Schutz und Installation
Der Anschlusskasten ist für eine maximale Eingangsspannung von 1100 V ausgelegt und unterstützt einen maximalen Strom von 30 A pro MPP-Tracker. Die Installation erfolgt über eine PUSH-IN-Steckklemme, die eine sichere Verbindung ermöglicht. Mit der Schutzart IP65 und einer Schlagfestigkeit von IK08 ist das Gehäuse für den Außeneinsatz geeignet und hält Umgebungstemperaturen von -40 bis 50 °C stand.
Die Kombination aus hochwertiger Überspannungsableitung und kompakter Bauweise bietet eine effiziente Lösung zur Absicherung der DC-Seite. Mit zwei Eingängen und einem Ausgang pro MPP-Tracker sowie einem integrierten Erdungsanschluss ist eine zuverlässige Anwendung in der Photovoltaik sichergestellt.
Technische Daten
- Ableiter Klasse: Typ I + II
- Max. Eingangsspannung DC: 1100 V
- Strom max. pro MPP: 30 A
- Anzahl MPP-Tracker: 1
- Eingänge pro MPP: 2
- Ausgänge pro MPP: 1
- Schutzart: IP65
- Schlagfestigkeit: IK08
- Anschlussart: PUSH-IN
- Einsatztemperatur: -40 bis 50 °C
Durch die Kombination von Überspannungsschutz und effizienter String-Verwaltung unterstützt dieser Generatoranschlusskasten die Langlebigkeit der PV-Anlage. Die kompakte Bauweise mit den Maßen 228 x 200 x 132 mm ermöglicht eine einfache Integration in bestehende Systeme bei einer maximalen Eingangsspannung von 1100 V und einer Strombelastbarkeit von 30 A pro MPP-Tracker.
Technische Daten
| Hersteller | Weidmüller |
| Ableiter Klasse | Typ I + II |
| Anschluss | Verschraubung PUSH-IN |
| Anschlussart | Steckklemme |
| Anschlussart String | Interner Anschluss |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge pro MPP-Tracker | 2 |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der unterstützten MPP-Tracker | 1 |
| Art der Einführung | Verschraubung |
| Artikelnummer | WEIDMUELLER-2791930000 |
| Ausgänge pro MPP | 1 |
| Bezeichnung | PVN1M1I2SXFXV1O0TXPX11 |
| Breite | 200 |
| EAN-13 | 4064675072973 |
| Eingänge pro MPP | 2 |
| Einsatztemperatur | -40 - 50 |
| Farbe | grau |
| Gewicht | 0,1 kg |
| Höhe | 228 |
| Lasttrennschalter | Nein |
| Material | Kunststoff |
| Max Eingangsspannung DC | 1100 |
| Max Eingangsstrom pro String | 30 |
| Maße H x B x T | 228 x 200 x 132 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 1 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK08 |
| Schutzart (IP) | IP65 |
| Sicherungshalter | Nein |
| String-Absicherung | 1-polig |
| Strom max/MPP | 30 |
| Tiefe | 132 |
| WEEE-Nr. | 73937473 |
