Beschreibung

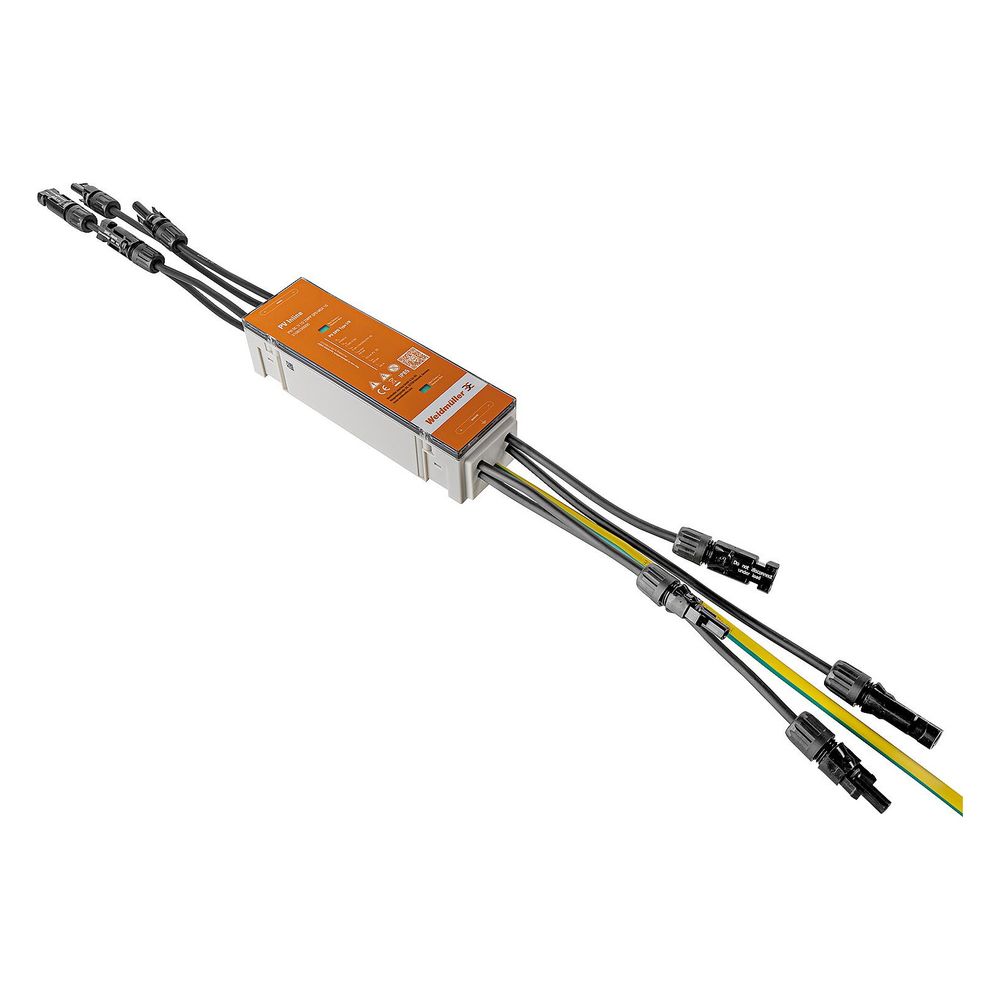

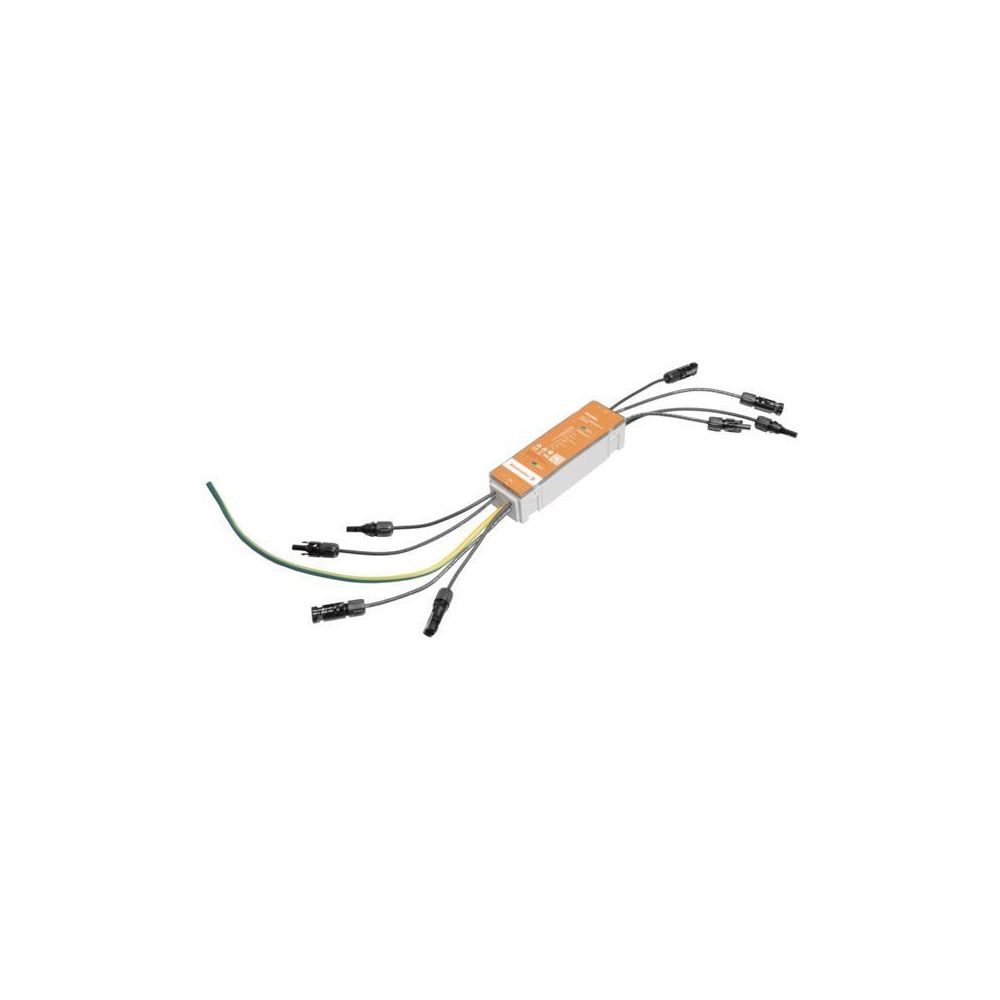

Weidmüller Generatoranschlusskasten PV-Inline 3108230000, 2MPPT 1.100V 39A, Kunststoff, Grau
Dieser kompakte Generatoranschlusskasten von Weidmüller dient der effizienten Absicherung von Photovoltaik-Aufdach-Installationen. Das Gerät schützt die Anlage vor Überspannungen sowie Blitzschlag und ist speziell für den Einsatz in beengten Umgebungen konzipiert.
Schutz und Funktionalität

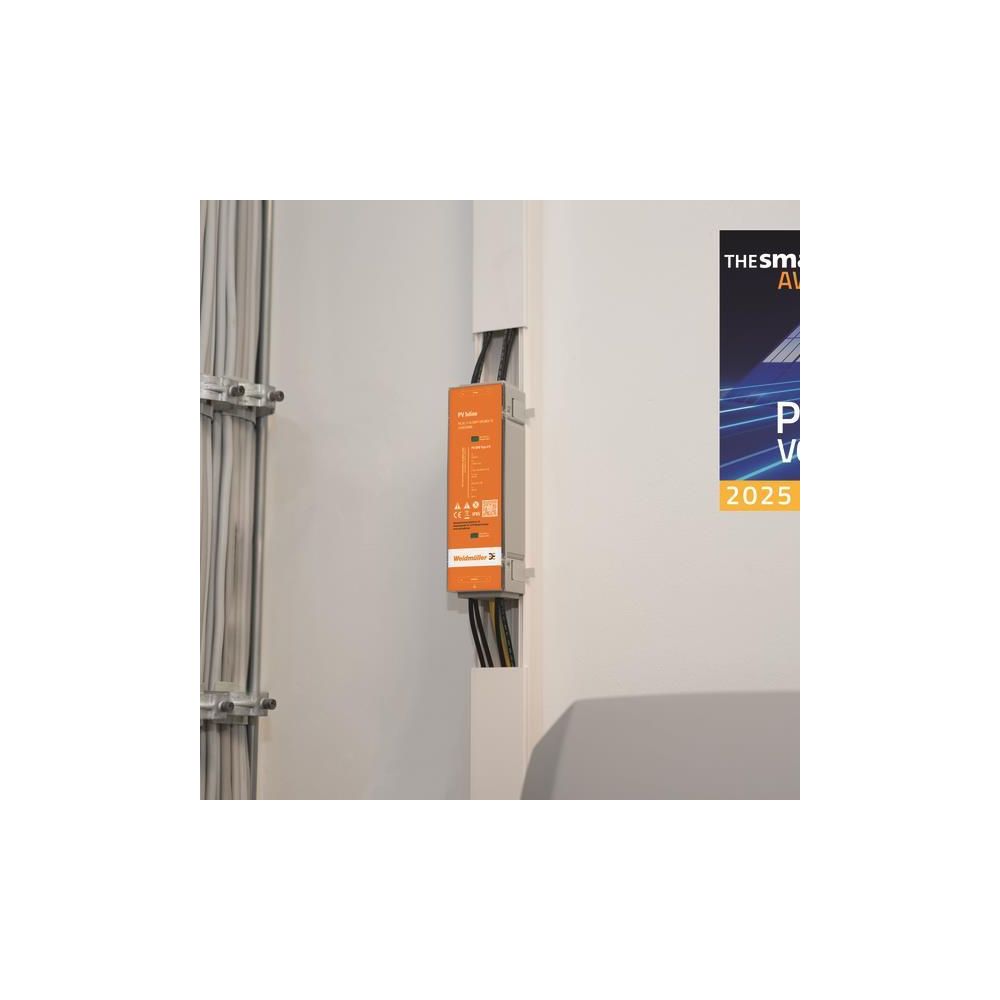

Der Anschlusskasten ist mit einem Überspannungsschutz der Typen I und II ausgestattet, um die PV-Anlage bei Überspannungsereignissen durch die Herstellung eines Erdschlusses zu sichern. Dank der Schutzart IP65 und einer Schlagfestigkeit nach IK06 ist das Gehäuse aus Kunststoff robust gegenüber äußeren Einflüssen. Die Installation gestaltet sich flexibel, da das schmale Design eine Montage in Kabelkanälen oder direkt hinter PV-Modulen ermöglicht.
Technische Spezifikationen
Das System unterstützt zwei MPP-Tracker mit jeweils einem Eingang und einem Ausgang. Die Anschlussart erfolgt über MC4-Steckverbinder. Mit einer maximalen Eingangsspannung von 1100 V DC und einem maximalen Strom von 39 A pro MPP-Tracker ist die Komponente für anspruchsvolle PV-Anwendungen ausgelegt. Der Betrieb ist in einem weiten Temperaturbereich von -40 bis 85 °C möglich.
Durch die Kombination aus kompakter Bauweise und hoher Schutzklasse bietet dieser Generatoranschlusskasten eine zuverlässige Lösung für die Absicherung von PV-Anlagen auf Wohngebäuden. Mit einer Bemessungsspannung von 1100 V DC, einem maximalen Eingangsstrom von 39 A und der integrierten Absicherung nach Typ I und II stellt das Gerät einen wesentlichen Bestandteil für den Schutz vor Überspannungen dar.
Technische Daten
- Anzahl MPP-Tracker: 2
- Max. Eingangsspannung DC: 1100 V
- Max. Eingangsstrom pro String: 39 A
- Anschlussart: MC4
- Schutzart: IP65
- Prüfklasse: Typ 1 und Typ 2
- Schlagfestigkeit: IK06
- Einsatztemperatur: -40 bis 85 °C
- Breite: 60 mm
- Höhe: 280 mm
Technische Daten
| Hersteller | Weidmüller |
| Anschlussart | MC4 |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge pro MPP-Tracker | 1 |
| Anzahl der unterstützten MPP-Tracker | 2 |
| Art der Einführung | sonstige |
| Artikelnummer | WEIDMUELLER-3108230000 |
| Breite | 60 |
| EAN-13 | 4099987179782 |
| Einsatztemperatur | -40 - 85 |
| Farbe | grau |
| Gewicht | 1,112 kg |
| Höhe | 280 |
| Material | Kunststoff |
| Max Ausgangsstrom | 39 |
| Max Eingangsspannung DC | 1100 |
| Max Eingangsstrom pro String | 39 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 2 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK06 |
| Schutzart (IP) | IP65 |
| String-Absicherung | 1-polig |
| Tiefe | 52 |
| WEEE-Nr. | 73937473 |
