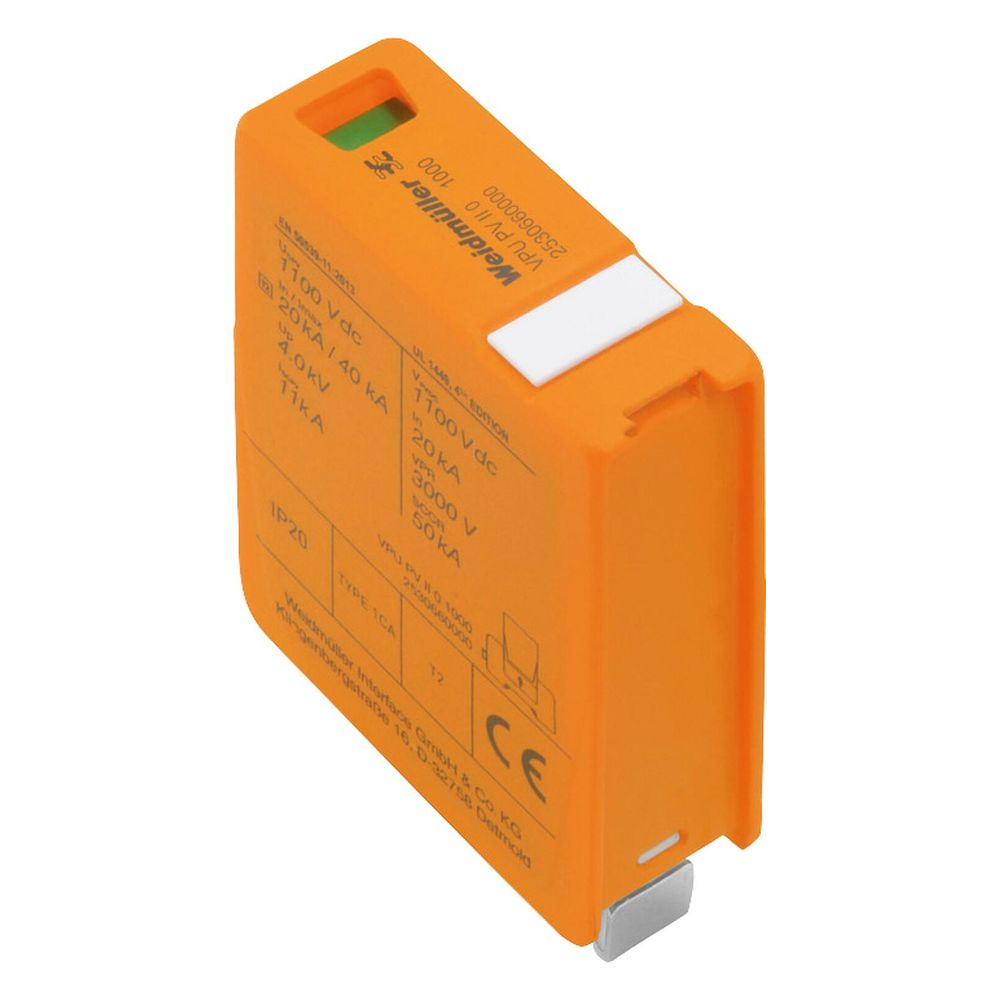

Weidmüller Ersatzableiter VPU PV ll 0 1000, Typ II, 1.100V, 20kA, IP20
Dieser steckbare Ersatzableiter von Weidmüller dient als Komponente für Überspannungsschutzsysteme der Anforderungsklasse Typ II in Photovoltaikanlagen. Das Bauteil ist für Gleichstromanwendungen mit einer maximalen Anlagenspannung von 1.100 V ausgelegt und ermöglicht durch seine steckbare Ausführung einen schnellen Austausch im Wartungsfall. Eine integrierte optische Funktionsanzeige signalisiert den Status des Ableiters direkt am Gerät.
Zuverlässiger Schutz für PV-Anlagen
Der Ableiter ist für den Einsatz in DC-Systemen konzipiert und bietet eine Kurzschlussfestigkeit von 11.000 A. Mit einem Nennableitstrom von 20 kA und einem maximalen Ableitstrom von 40 kA schützt er die Anlage vor transienten Überspannungen. Die robuste Bauweise erlaubt einen Betrieb in einem weiten Temperaturbereich von -40 °C bis +85 °C, wodurch das Modul für anspruchsvolle Umgebungsbedingungen geeignet ist.
Technische Daten
- Anforderungsklasse: Typ II
- Spannungsart: DC
- Max. PV-Anlagenspannung (UCPV): 1.100 V
- Nennspannung (UN): 550 V
- Ableitstrom (In, 8/20 µs): 20 kA
- Max. Ableitstrom (8/20 µs): 40 kA
- Gesamtableitstrom (Itotal, 8/20 µs): 50 kA
- Kurzschlussfestigkeit (ISCPV): 11.000 A
- Schutzpegel (Up): kleiner oder gleich 3,8 kV
- Schutzart: IP20
Durch die Kombination aus hoher Leistungsfähigkeit und einfacher Handhabung stellt dieser Ersatzableiter eine Komponente für die Betriebssicherheit von Photovoltaikanlagen dar. Die optische Statusanzeige – grün für Betriebsbereitschaft und rot für einen notwendigen Austausch – unterstützt eine effiziente Überwachung. Mit einer maximalen Anlagenspannung von 1.100 V und einem Schutzpegel von maximal 3,8 kV bietet das Modul eine präzise Abstimmung auf gängige Schutzanforderungen.
Technische Daten
| Hersteller | Weidmüller |
| Anforderungsklasse | Typ II |
| Artikelnummer | WEIDMUELLER-2530660000 |
| Bezeichnung | VPU PV ll 0 1000 |
| Blitzprüfstrom limp (10/350µs) | Nein |
| EAN-13 | 4050118540871 |
| Gesamtableitstrom total (10/350µs) | Nein |
| Gewicht | 0,1 kg |
| WEEE-Nr. | 73937473 |
