Beschreibung

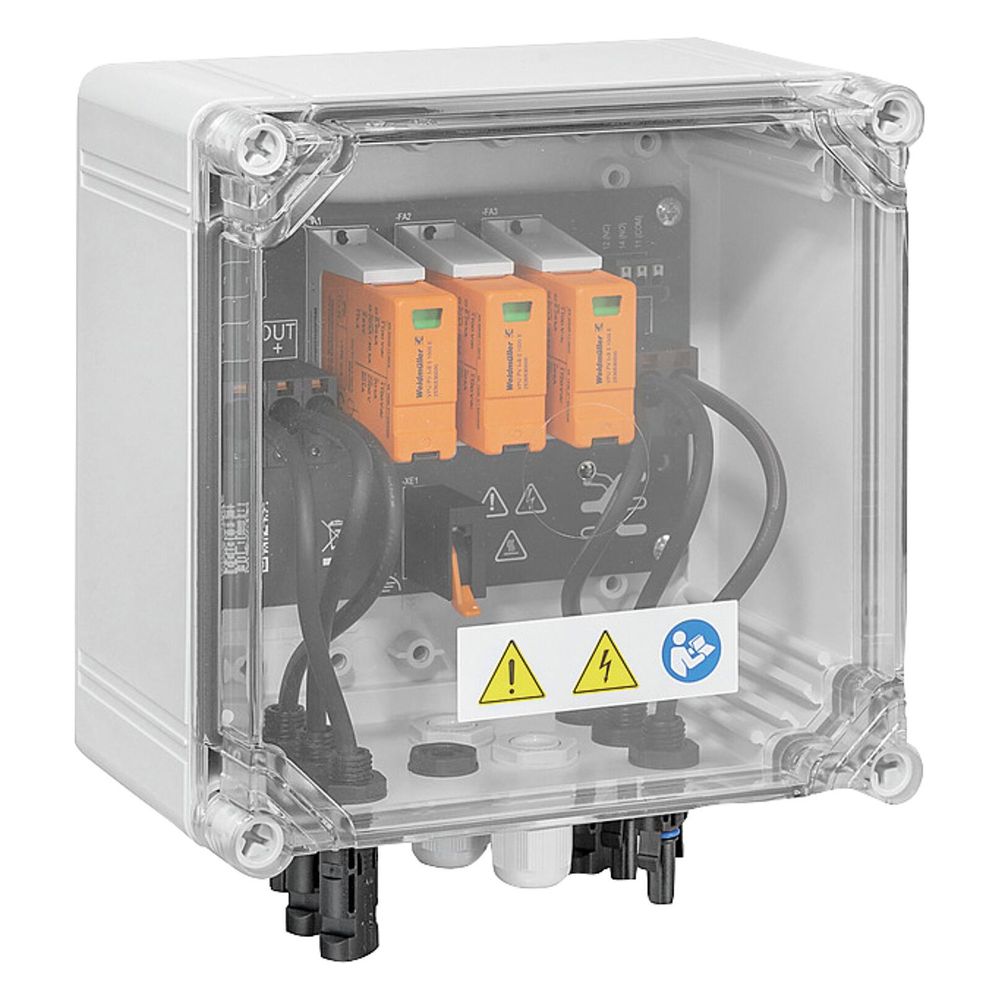

Weidmüller Generatoranschlusskasten PV Next 1MPP 2E/1A, 234x200x132mm, Typ I+II, WM4C, Kunststoff, Grau
Dieser Generatoranschlusskasten dient dem Schutz der DC-Seite in Photovoltaikanlagen mit einem MPP-Tracker. Das Gehäuse schützt den Wechselrichter vor Überspannungen und unterstützt die effiziente String-Kombination zur Reduzierung des Verkabelungsaufwands.
Schutz und Sicherheit für PV-Anlagen
Die Komponente ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und erfüllt die Anforderungen der Prüfklassen Typ I und II. Mit einer Schutzart von IP65 und einer Schlagfestigkeit gemäß IK08 ist das Gehäuse aus Kunststoff robust gegen äußere Einflüsse geschützt. Der Betrieb ist in einem Temperaturbereich von -40 bis 50 °C möglich, wobei ein Erdungsanschluss die elektrische Sicherheit unterstützt.
Technische Spezifikationen
Die Einheit ist für eine maximale Eingangsspannung von 1100 V DC ausgelegt und verarbeitet einen maximalen Eingangsstrom von 30 A pro String. Die Anbindung erfolgt über WM4C-Steckverbinder, die eine sichere Installation ermöglichen. Das System unterstützt zwei Eingänge sowie einen Ausgang pro MPP-Tracker und ist für eine 1-polige String-Absicherung ausgelegt.
Technische Daten
- Ableiter Klasse: Typ I + II
- Max. Eingangsspannung DC: 1100 V
- Max. Eingangsstrom pro String: 30 A
- Anzahl MPP-Tracker: 1
- Eingänge pro MPP: 2
- Ausgänge pro MPP: 1
- Schutzart: IP65
- Schlagfestigkeit: IK08
- Maße (H x B x T): 234 x 200 x 132 mm
- Einsatztemperatur: -40 bis 50 °C
Durch die Kombination aus Überspannungsschutz der Klassen Typ I und II sowie der kompakten Bauweise ermöglicht dieser Anschlusskasten eine sichere und platzsparende Installation. Mit einer Spannungsfestigkeit von 1100 V DC und einer Strombelastbarkeit von 30 A pro String bietet das System eine leistungsfähige Lösung für moderne Photovoltaik-Installationen.
Technische Daten
| Hersteller | Weidmüller |
| Ableiter Klasse | Typ I + II |
| Anschluss | Steckverbinder WM4C |
| Anschlussart | MC4 |
| Anschlussart String | Stecker WM4C |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge pro MPP-Tracker | 2 |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der unterstützten MPP-Tracker | 1 |
| Art der Einführung | sonstige |
| Artikelnummer | WEIDMUELLER-2791920000 |
| Ausgänge pro MPP | 1 |
| Bezeichnung | PVN1M1I2SXFXV1O1TXPX11 |
| Breite | 200 |
| EAN-13 | 4064675072966 |
| Eingänge pro MPP | 2 |
| Einsatztemperatur | -40 - 50 |
| Farbe | grau |
| Gewicht | 0,1 kg |
| Höhe | 234 |
| Lasttrennschalter | Nein |
| Material | Kunststoff |
| Max Eingangsspannung DC | 1100 |
| Max Eingangsstrom pro String | 30 |
| Maße H x B x T | 234 x 200 x 132 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 1 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK08 |
| Schutzart (IP) | IP65 |
| Sicherungshalter | Nein |
| String-Absicherung | 1-polig |
| Strom max/MPP | 30 |
| Tiefe | 132 |
| WEEE-Nr. | 73937473 |
