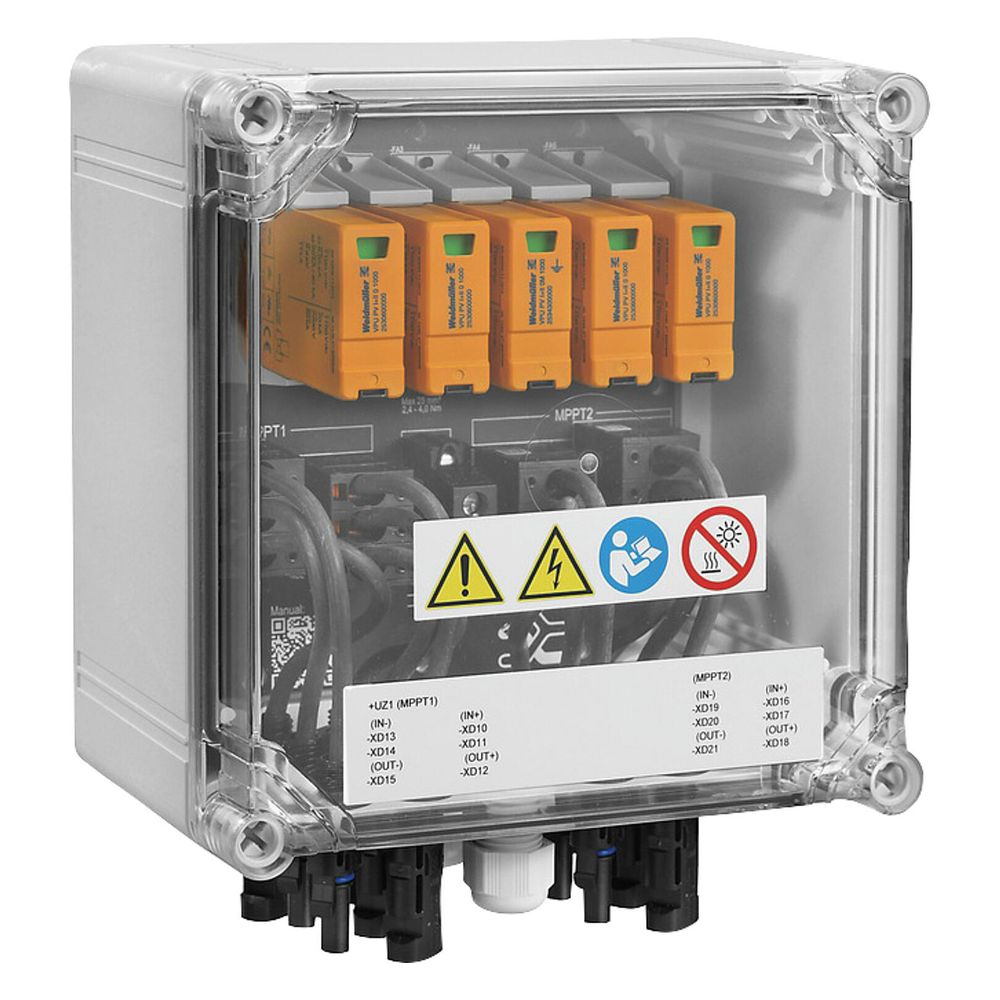

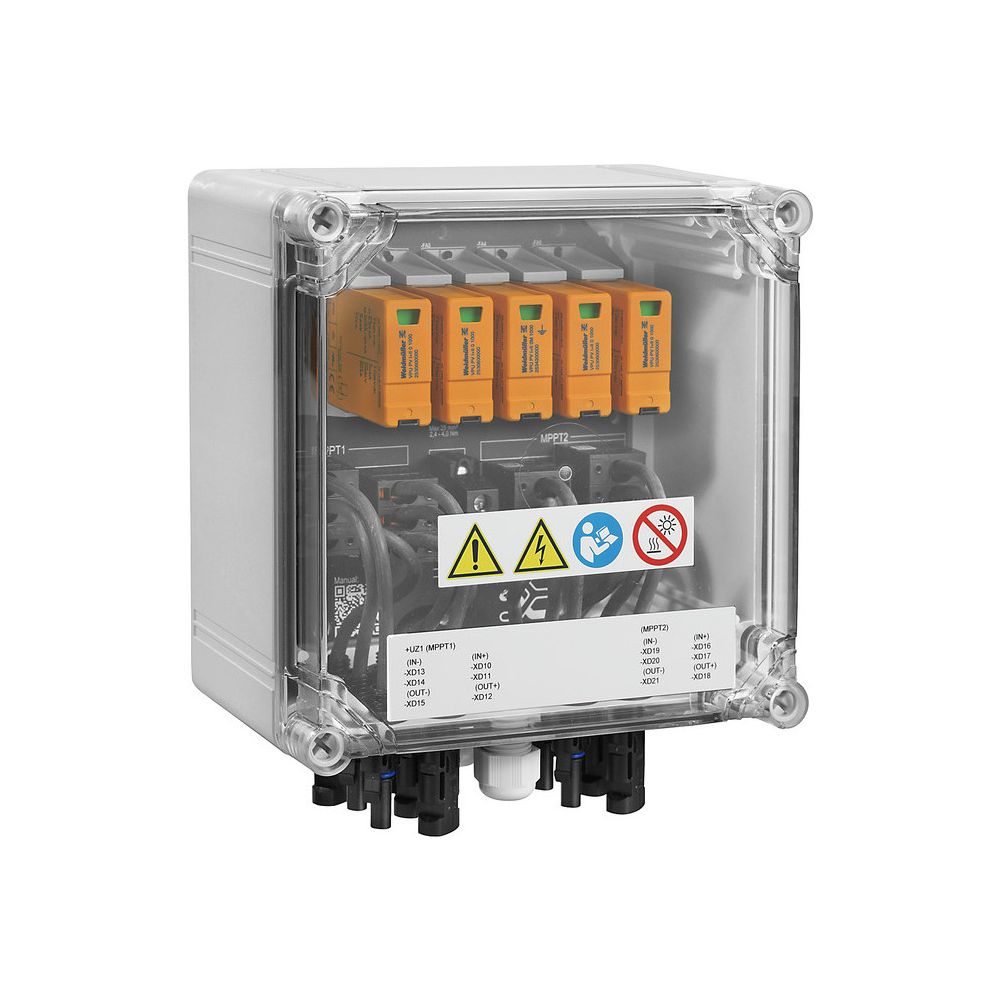

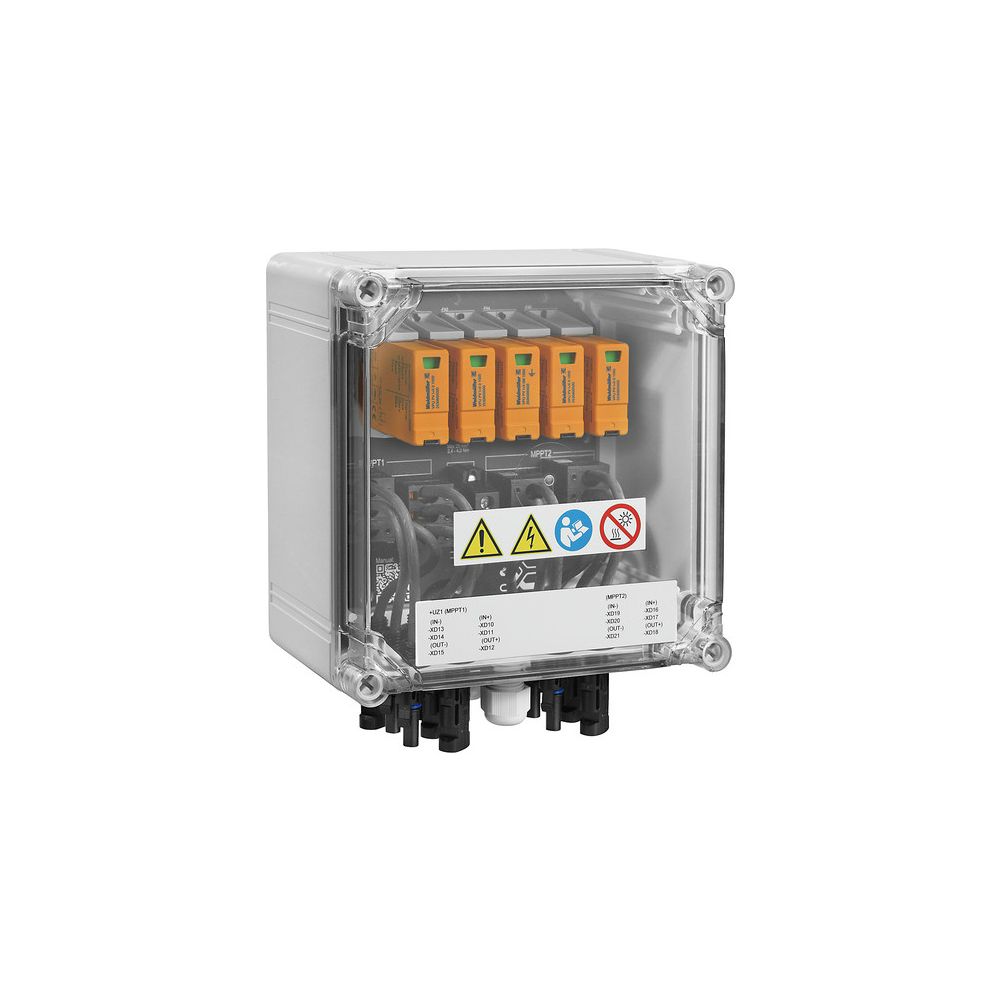

Weidmüller Generatoranschlusskasten PVN DC 2IN/1OUTX2 2MPPT SPD1R WM4C 1.1KV, 234x200x132mm, Kunststoff, Grau
Dieser Generatoranschlusskasten dient dem Schutz der DC-Seite von Photovoltaikanlagen mit zwei MPP-Trackern. Das Gehäuse schützt den Wechselrichter vor Überspannungen gemäß der Richtlinie CLC/TS 51643-32 und ermöglicht eine effiziente String-Kombination. Die robuste Konstruktion ist für anspruchsvolle Umgebungsbedingungen ausgelegt.
Schutz und Funktionalität
Die Einheit ist mit einem Überspannungsableiter der Typenklasse I und II ausgestattet, um die Anlage vor Spannungsspitzen zu bewahren. Mit einer maximalen Eingangsspannung von 1100 V DC und einer Strombelastbarkeit von bis zu 30 A pro MPP-Tracker eignet sich das System für leistungsstarke PV-Installationen. Die integrierte 2-polige String-Absicherung trägt zur Betriebssicherheit bei, während die Schutzart IP65 einen wirksamen Schutz gegen Staub und Strahlwasser gewährleistet.
Installation und Material
Das Gehäuse besteht aus widerstandsfähigem Kunststoff und weist eine Schlagfestigkeit gemäß IK08 auf. Die Montage erfolgt über vier Leitungseinführungen. Für den Anschluss der Strings sind WM4C-Steckverbinder vorgesehen, die eine sichere Verbindung ermöglichen. Der Betriebstemperaturbereich von -40 °C bis 50 °C erlaubt den Einsatz in unterschiedlichen klimatischen Umgebungen.
Technische Daten
- Max. Eingangsspannung DC: 1100 V
- Anzahl MPP-Tracker: 2
- Eingänge pro MPP: 2
- Ausgänge pro MPP: 1
- Ableiter Klasse: Typ I + II
- Strom max. pro MPP: 30 A
- Schutzart: IP65
- Schlagfestigkeit: IK08
- Einsatztemperatur: -40 bis 50 °C
- Maße (H x B x T): 234 x 200 x 132 mm
Durch die Kombination von Überspannungsschutz und effizienter String-Verwaltung unterstützt dieses System die Langlebigkeit der Photovoltaikanlage. Mit einer Spannungsfestigkeit von 1100 V DC und der Schutzklasse IP65 bietet das Produkt eine zuverlässige Lösung für den professionellen Einsatz. Die Anbindung über WM4C-Steckverbinder und die robuste Bauweise machen es zu einer idealen Komponente für die DC-seitige Absicherung von PV-Systemen mit zwei MPP-Trackern.
Technische Daten
| Hersteller | Weidmüller |
| Ableiter Klasse | Typ I + II |
| Anschluss | Steckverbinder WM4C |
| Anschlussart | MC4 |
| Anschlussart String | Stecker WM4C |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge | 4 |
| Anzahl der Eingänge pro MPP-Tracker | 2 |
| Anzahl der Leitungseinführungen | 4 |
| Anzahl der unterstützten MPP-Tracker | 2 |
| Art der Einführung | sonstige |
| Artikelnummer | WEIDMUELLER-2866340000 |
| Ausgänge pro MPP | 1 |
| Bezeichnung | PVN DC 2IN/1OUTX2 2MPPT SPD1R WM4C 1.1KV |
| Breite | 200 |
| Brillenflansch | Kunststoff |
| EAN-13 | 4064675604020 |
| Eingänge pro MPP | 2 |
| Einsatztemperatur | -40 |
| Farbe | weiß |
| Gewicht | 0,1 kg |
| Höhe | 234 |
| Lasttrennschalter | Nein |
| Material | Kunststoff |
| Max Ausgangsstrom | 0 |
| Max Eingangsspannung DC | 1100 |
| Max Eingangsstrom pro String | 35 |
| Maße H x B x T | 234 x 200 x 132 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 2 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK08 |
| Schutzart (IP) | IP65 |
| Sicherungshalter | Nein |
| String-Absicherung | 2-polig |
| Strom max/MPP | 30 |
| Tiefe | 132 |
| WEEE-Nr. | 73937473 |
