Beschreibung

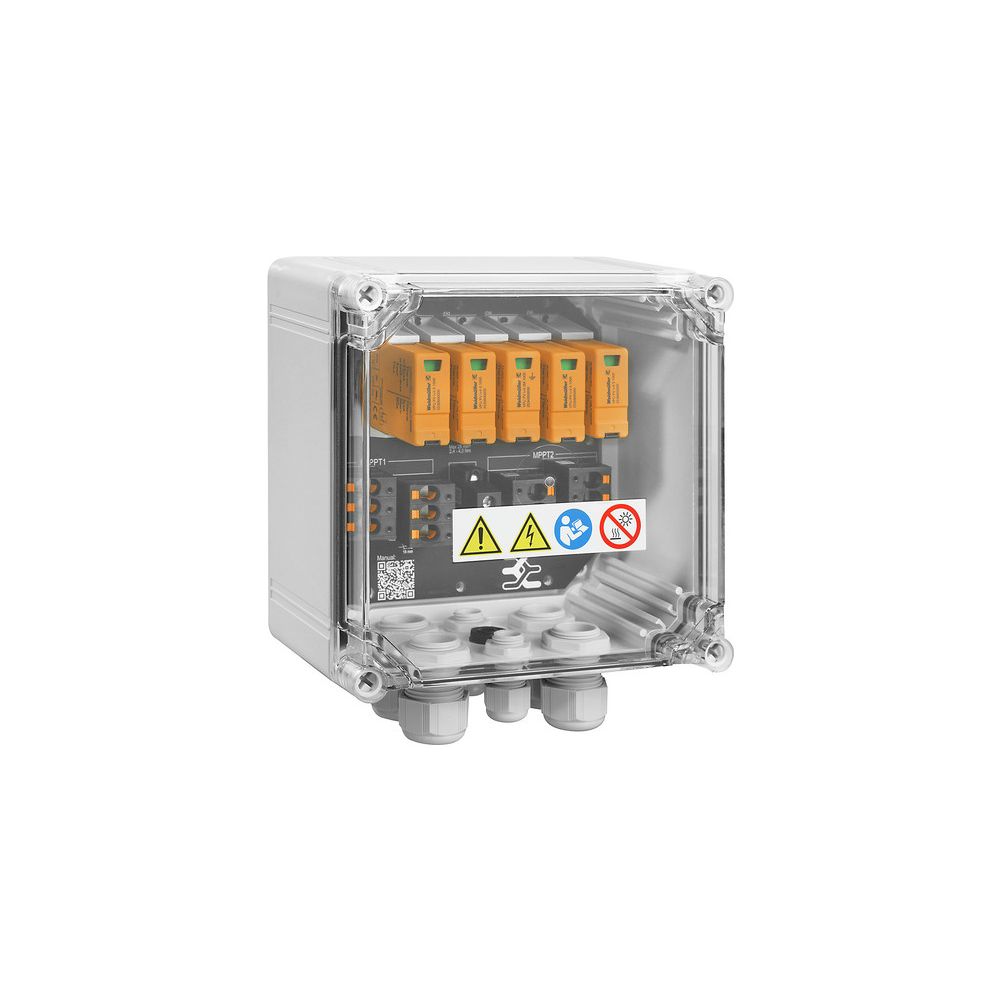

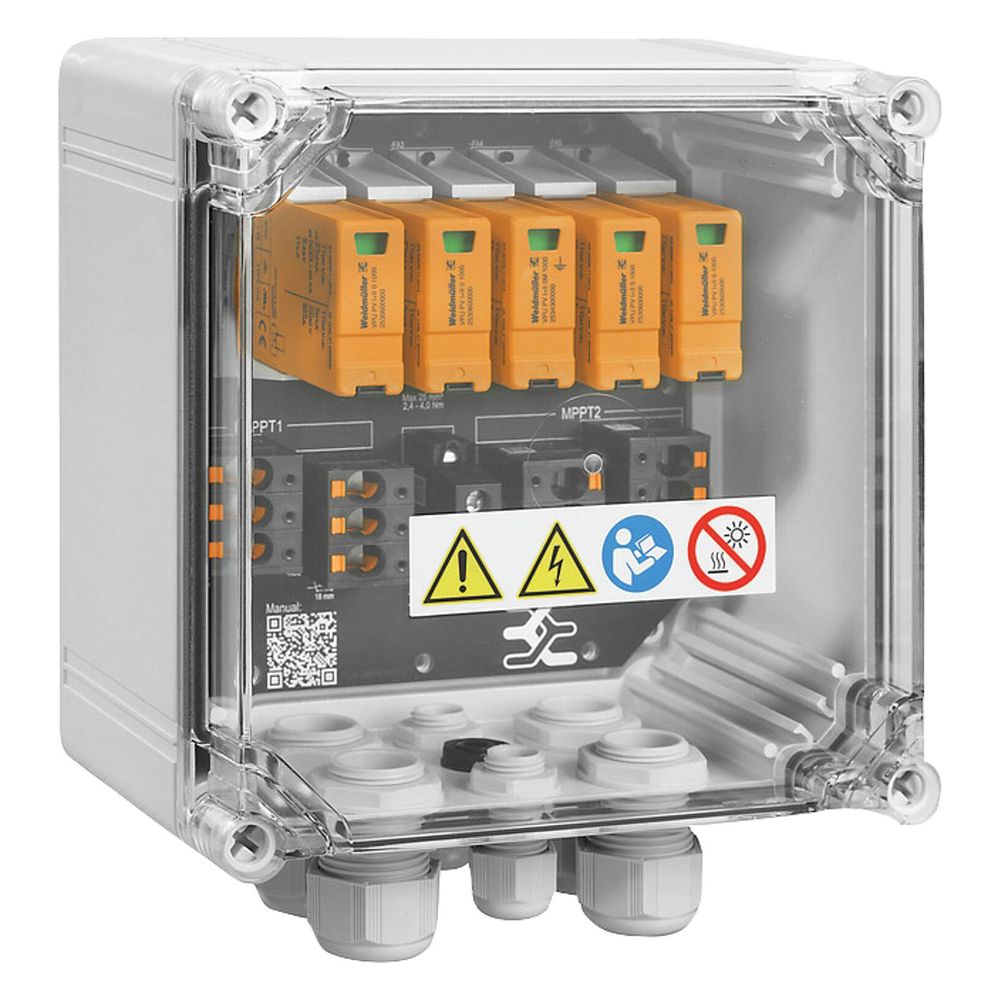

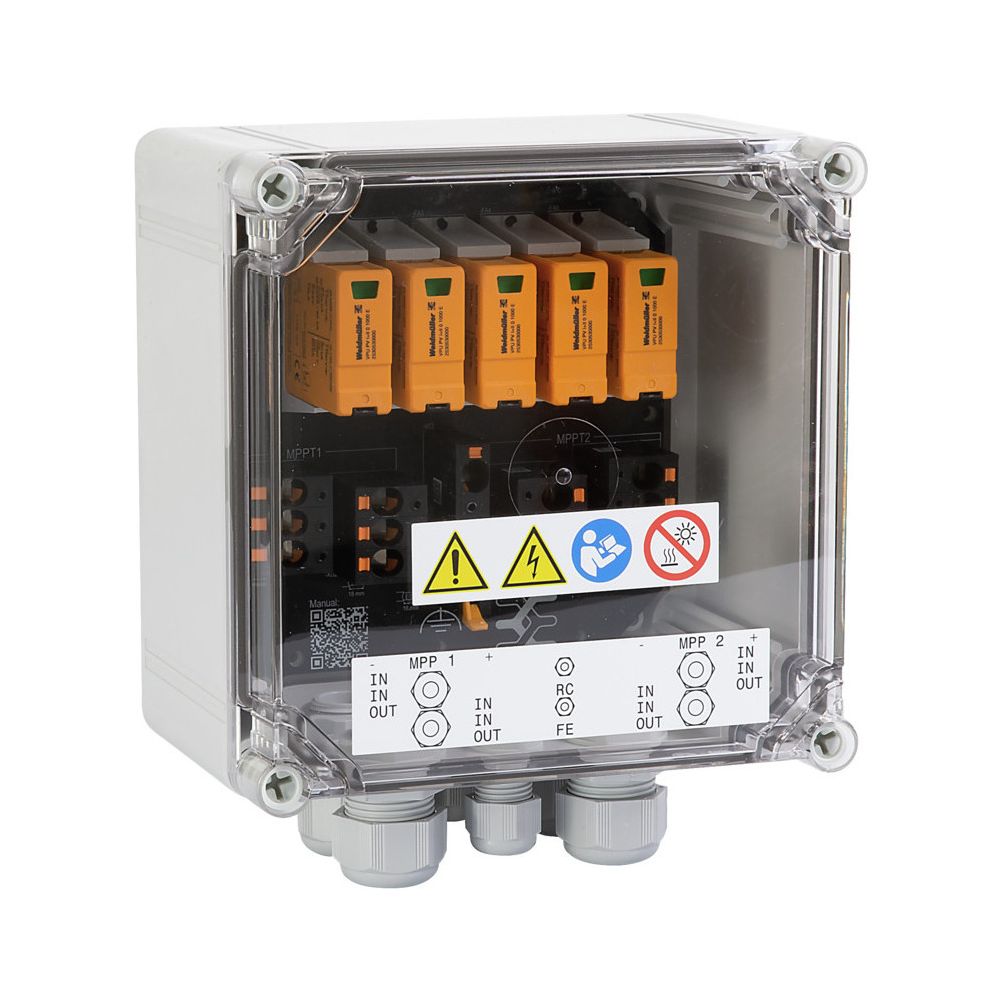

Weidmüller Generatoranschlusskasten PV Next, 228x200x132mm, Kunststoff, Grau
Dieser Generatoranschlusskasten dient dem Schutz der DC-Seite von Photovoltaikanlagen mit zwei MPP-Trackern. Das Gehäuse aus robustem Kunststoff schützt den Wechselrichter vor Überspannungen und erfüllt die Richtlinie CLC/TS 51643-32. Durch die Möglichkeit, Strings zu kombinieren, wird der Verkabelungsaufwand bei der Installation reduziert.
Schutz und Funktionalität
Die Einheit ist für anspruchsvolle Umgebungen konzipiert und verfügt über die Schutzart IP65 sowie eine Schlagfestigkeit gemäß IK08. Mit einer maximalen Eingangsspannung von 1100 V DC und der Klassifizierung als Ableiter Typ I + II bietet das System Sicherheit für die angeschlossenen Komponenten. Die Installation erfolgt effizient über die Push-In-Anschlusstechnik, die eine sichere Verbindung der Strings ermöglicht.
Einsatzbereich und Montage
Das System unterstützt zwei MPP-Tracker mit jeweils zwei Eingängen und einem Ausgang. Durch die kompakte Bauweise lässt sich der Kasten flexibel in PV-Installationen integrieren. Der Betrieb ist in einem Temperaturbereich von -40 bis 50 °C möglich, was einen zuverlässigen Einsatz unter verschiedenen klimatischen Bedingungen sicherstellt.
Technische Daten
- Ableiter Klasse: Typ I + II
- Max. Eingangsspannung DC: 1100 V
- Anzahl MPP-Tracker: 2
- Eingänge pro MPP: 2
- Ausgänge pro MPP: 1
- Strom max. pro MPP: 30 A
- Schutzart: IP65
- Schlagfestigkeit: IK08
- Anschlussart: Push-In
- Einsatztemperatur: -40 bis 50 °C
- Maße (H x B x T): 228 x 200 x 132 mm
Der Generatoranschlusskasten stellt eine effiziente Lösung zur Absicherung der DC-Seite dar. Durch die Kombination von Überspannungsschutz der Klasse Typ I + II und der Unterstützung von zwei MPP-Trackern bei einer maximalen Eingangsspannung von 1100 V DC wird die Langlebigkeit der Wechselrichter unterstützt. Die robuste Ausführung in IP65 und die einfache Push-In-Anschlusstechnik erleichtern die Installation und sorgen für einen sicheren Betrieb der Photovoltaikanlage.
Technische Daten
| Hersteller | Weidmüller |
| Ableiter Klasse | Typ I + II |
| Anschluss | Verschraubung PUSH-IN |
| Anschlussart | Steckklemme |
| Anschlussart String | Interner Anschluss |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge | 4 |
| Anzahl der Eingänge pro MPP-Tracker | 2 |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der unterstützten MPP-Tracker | 2 |
| Art der Einführung | Verschraubung |
| Artikelnummer | WEIDMUELLER-2866320000 |
| Ausgänge pro MPP | 1 |
| Bezeichnung | PVN DC 2IN/1OUTX2 2MPPT SPD1R CG 1.1KV |
| Breite | 200 |
| Brillenflansch | Kunststoff |
| EAN-13 | 4064675604006 |
| Eingänge pro MPP | 2 |
| Einsatztemperatur | -40 |
| Farbe | weiß |
| Gewicht | 0,1 kg |
| Höhe | 228 |
| Lasttrennschalter | Nein |
| Material | Kunststoff |
| Max Ausgangsstrom | 0 |
| Max Eingangsspannung DC | 1100 |
| Max Eingangsstrom pro String | 50,25 |
| Maße H x B x T | 228 x 200 x 132 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 2 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK08 |
| Schutzart (IP) | IP65 |
| Sicherungshalter | Nein |
| String-Absicherung | 2-polig |
| Strom max/MPP | 30 |
| Tiefe | 132 |
| WEEE-Nr. | 73937473 |
