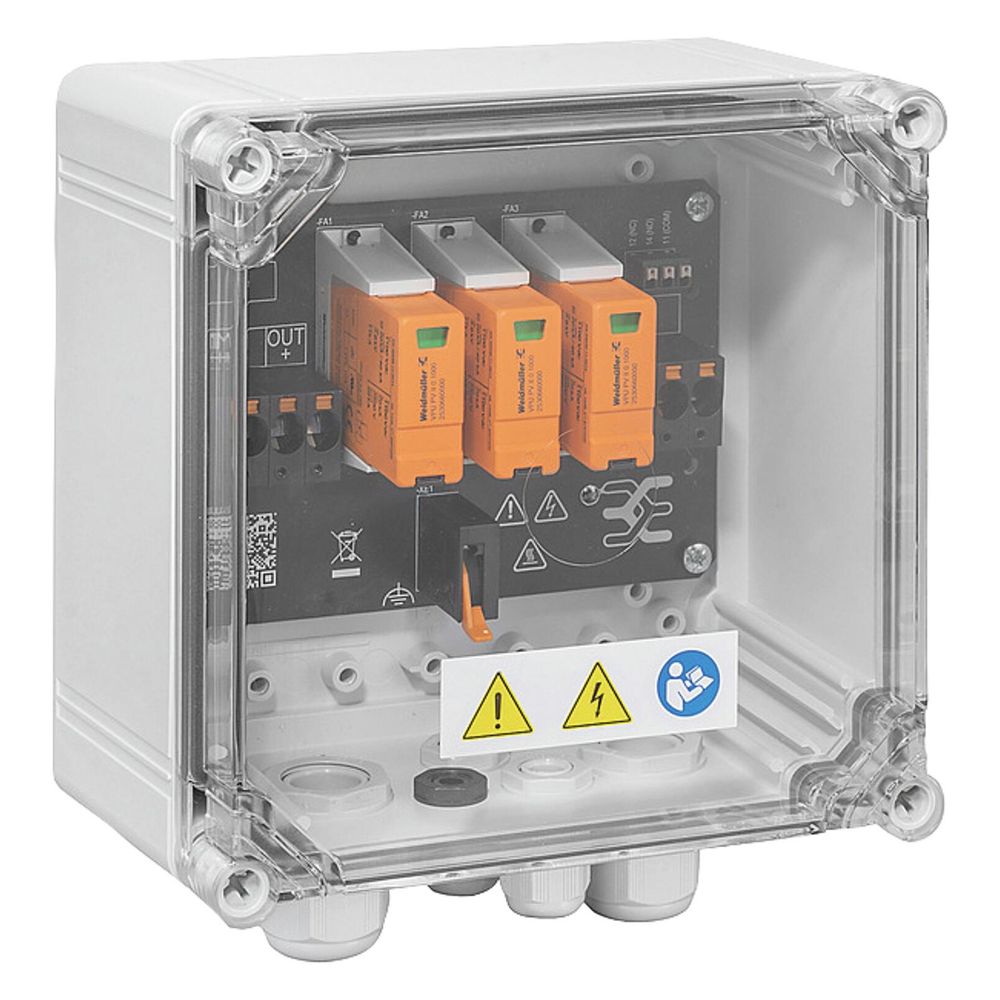

Weidmüller Generatoranschlusskasten PV Next PVN1M1I2SXFXV2O1TXPX11, 1100V, 30A, IP65, 228x200x132mm, Kunststoff, Grau
Dieser Generatoranschlusskasten dient dem Schutz der DC-Seite von Photovoltaikanlagen mit einem MPP-Tracker. Das Gehäuse schützt den Wechselrichter vor Überspannungen und ermöglicht eine effiziente String-Kombination bei der Installation. Dank der robusten Bauweise ist das System für anspruchsvolle Umgebungsbedingungen ausgelegt.
Schutz und Sicherheit
Der Generatoranschlusskasten ist mit einem Überspannungsableiter der Klasse Typ II ausgestattet und entspricht der europäischen Richtlinie CLC/TS 51643-32. Mit der Schutzart IP65 und einer Schlagfestigkeit gemäß IK08 ist das aus Kunststoff gefertigte Gehäuse optimal gegen äußere Einflüsse geschützt. Der Betrieb ist in einem Temperaturbereich von -40 bis 50 °C möglich.
Installation und Anschluss
Die Verkabelung erfolgt über eine PUSH-IN-Steckklemme, die eine schnelle Montage ermöglicht. Das System unterstützt zwei Eingänge pro MPP-Tracker und einen Ausgang, wobei die maximale Eingangsspannung 1100 V DC beträgt. Der maximale Strom pro String liegt bei 30 A. Für eine fachgerechte Erdung ist ein entsprechender Anschluss vorhanden, während die zwei Leitungseinführungen über Verschraubungen realisiert werden.
Durch die Kombination von Überspannungsschutz und effizienter String-Verwaltung trägt dieses System zur Betriebssicherheit der Photovoltaikanlage bei. Mit einer maximalen Eingangsspannung von 1100 V DC und einem Strom von 30 A pro String bietet die Komponente eine leistungsfähige Lösung für moderne PV-Installationen. Die kompakte Bauweise mit den Maßen 228 x 200 x 132 mm erleichtert die Integration in bestehende Anlagenkonzepte.
Technische Daten
- Ableiter Klasse: Typ II
- MPP-Tracker: 1
- Eingänge pro MPP: 2
- Ausgänge pro MPP: 1
- Max. Eingangsspannung DC: 1100 V
- Max. Strom pro String: 30 A
- Schutzart: IP65
- Schlagfestigkeit: IK08
- Anschlussart: PUSH-IN
- Maße (H x B x T): 228 x 200 x 132 mm
Technische Daten
| Hersteller | Weidmüller |
| Ableiter Klasse | Typ II |
| Anschluss | Verschraubung PUSH-IN |
| Anschlussart | Steckklemme |
| Anschlussart String | Interner Anschluss |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge pro MPP-Tracker | 2 |
| Anzahl der Leitungseinführungen | 2 |
| Anzahl der unterstützten MPP-Tracker | 1 |
| Art der Einführung | Verschraubung |
| Artikelnummer | WEIDMUELLER-2791950000 |
| Ausgänge pro MPP | 1 |
| Bezeichnung | PVN1M1I2SXFXV2O1TXPX11 |
| Breite | 200 |
| EAN-13 | 4064675072997 |
| Eingänge pro MPP | 2 |
| Einsatztemperatur | -40 - 50 |
| Farbe | grau |
| Gewicht | 0,1 kg |
| Höhe | 228 |
| Lasttrennschalter | Nein |
| Material | Kunststoff |
| Max Eingangsspannung DC | 1100 |
| Max Eingangsstrom pro String | 30 |
| Maße H x B x T | 228 x 200 x 132 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 1 |
| Prüfklasse Typ 1 | Nein |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK08 |
| Schutzart (IP) | IP65 |
| Sicherungshalter | Nein |
| String-Absicherung | 1-polig |
| Strom max/MPP | 30 |
| Tiefe | 132 |
| WEEE-Nr. | 73937473 |
