Beschreibung

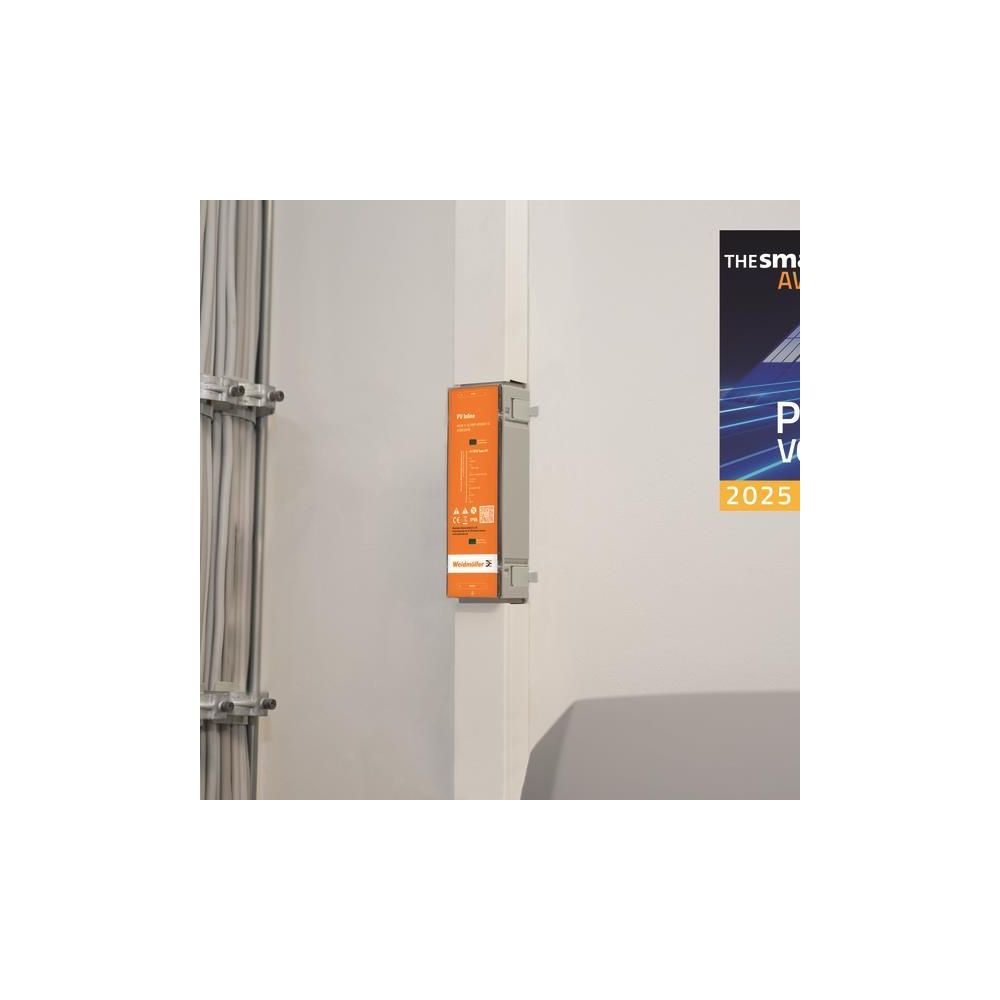

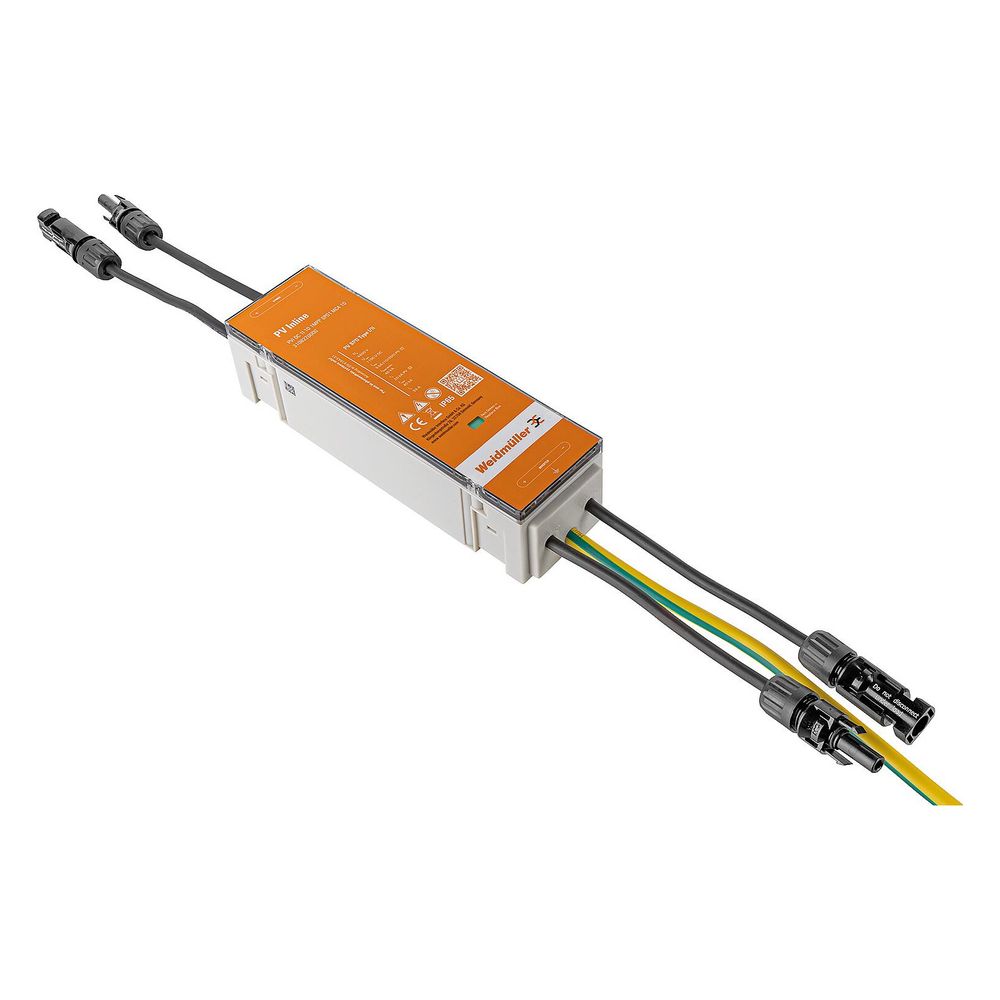

Weidmüller Generatoranschlusskasten PV-Inline 1MPPT, 1.100V, 39A, IP65, 60x280x52mm, Kunststoff, Grau
Dieser kompakte Generatoranschlusskasten von Weidmüller dient der effizienten Absicherung von Photovoltaik-Aufdach-Installationen. Er schützt die Anlage vor Überspannungen sowie Blitzschlägen und eignet sich durch seine schmale Bauform ideal für beengte Platzverhältnisse, etwa in Kabelkanälen oder hinter PV-Modulen.
Schutz und Sicherheit
Das Gerät ist mit einem Überspannungsschutz der Prüfklassen Typ I und II ausgestattet. Im Falle einer Überspannung wird ein Erdschluss hergestellt, um Schäden an den Komponenten zu verhindern. Die robuste Konstruktion in Schutzart IP65 und mit einer Schlagfestigkeit von IK06 ermöglicht den Einsatz unter anspruchsvollen Umgebungsbedingungen in einem Temperaturbereich von -40 bis +85 °C.
Montage und Anschluss
Die Bauweise ist für eine platzsparende Installation optimiert. Der Anschluss erfolgt über standardisierte MC4-Steckverbinder. Mit einer Bemessungsspannung von 1.100 V DC und einem maximalen Eingangsstrom von 39 A pro String ist das System für moderne PV-Anwendungen ausgelegt.
Durch die Kombination aus kompakter Bauweise und leistungsfähigem Überspannungsschutz bietet diese Lösung eine zuverlässige Absicherung für PV-Anlagen auf Wohngebäuden. Mit einer maximalen Eingangsspannung von 1.100 V DC und einem maximalen Eingangsstrom von 39 A pro String stellt das System einen sicheren Betrieb sicher. Die Schutzart IP65 sowie die integrierte Prüfklasse Typ I+II gewährleisten eine hohe Sicherheit bei unterschiedlichen Witterungsbedingungen.
Technische Daten
- MPP-Tracker: 1
- Max. Eingangsspannung DC: 1100 V
- Max. Eingangsstrom pro String: 39 A
- Prüfklasse: Typ I+II
- Schutzart: IP65
- Schlagfestigkeit: IK06
- Anschlussart: MC4
- Breite: 60 mm
- Höhe: 280 mm
- Tiefe: 52 mm
- Einsatztemperatur: -40 bis 85 °C
Technische Daten
| Hersteller | Weidmüller |
| Anschlussart | MC4 |
| Anzahl der Ausgänge pro MPP-Tracker | 1 |
| Anzahl der Eingänge pro MPP-Tracker | 1 |
| Anzahl der unterstützten MPP-Tracker | 1 |
| Art der Einführung | sonstige |
| Artikelnummer | WEIDMUELLER-3108220000 |
| Breite | 60 |
| EAN-13 | 4099987179775 |
| Einsatztemperatur | -40 - 85 |
| Farbe | grau |
| Gewicht | 0,849 kg |
| Höhe | 280 |
| Material | Kunststoff |
| Max Ausgangsstrom | 0 |
| Max Eingangsspannung DC | 1100 |
| Max Eingangsstrom pro String | 39 |
| Mit Erdungsanschluss | Ja |
| Mit Lasttrennschalter bestückt | Nein |
| MPP | 1 |
| Prüfklasse Typ 1 | Ja |
| Prüfklasse Typ 2 | Ja |
| Prüfklasse Typ 3 | Nein |
| Schlagfestigkeit | IK06 |
| Schutzart (IP) | IP65 |
| String-Absicherung | 1-polig |
| Tiefe | 52 |
| WEEE-Nr. | 73937473 |
