Beschreibung

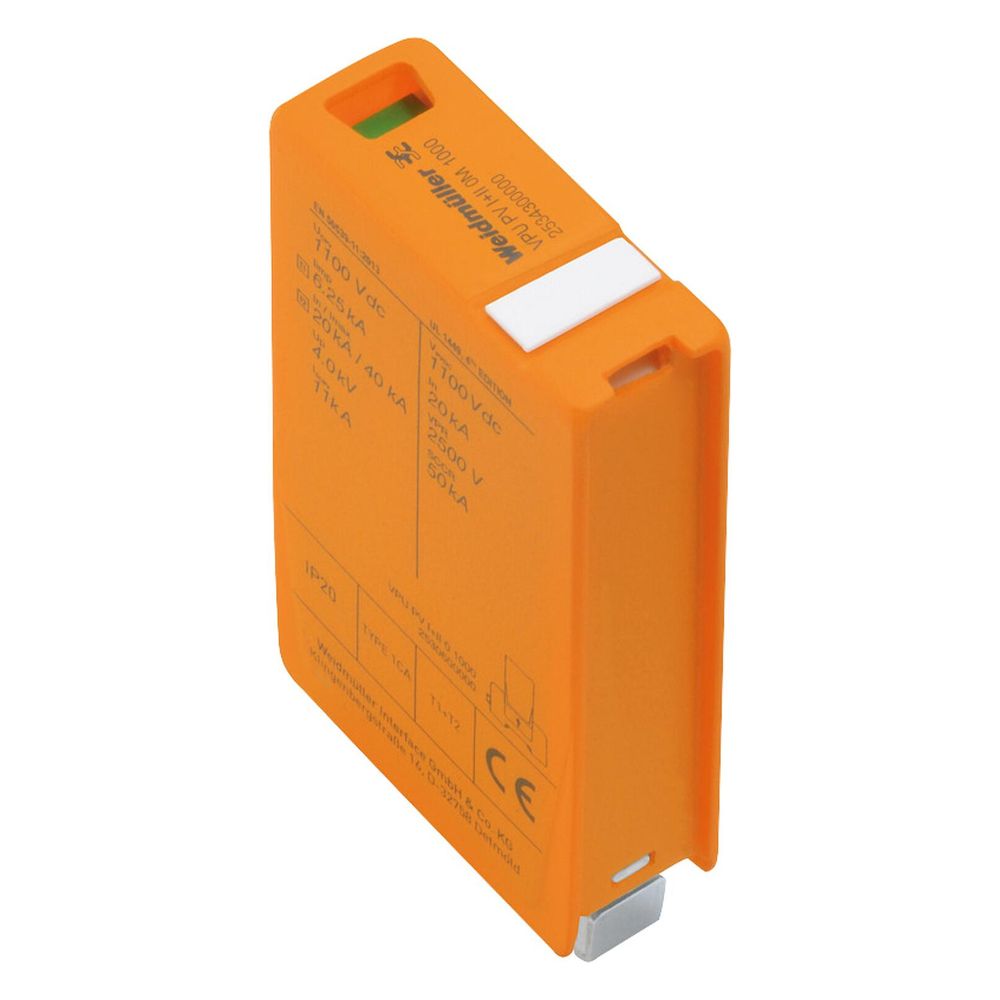

Weidmüller Ersatzableiter VPU PV I+II 0M 1000, 1.100V, 40kA, IP20
Dieser steckbare Ersatzableiter von Weidmüller dient dem Überspannungsschutz in Photovoltaik-Anlagen. Er ist für die Anforderungsklassen Typ I und II ausgelegt und schützt elektrische Komponenten vor transienten Überspannungen in Gleichstromsystemen.
Funktionsweise und Wartung
Das Modul ist für eine maximale PV-Anlagenspannung von 1.100 V ausgelegt und bietet eine Kurzschlussfestigkeit von 11.000 A. Zur Überwachung des Betriebszustands verfügt das Bauteil über eine optische Funktionsanzeige, die bei einem Defekt von Grün auf Rot wechselt und den notwendigen Austausch signalisiert. Die steckbare Anschlussart ermöglicht eine einfache Wartung und einen schnellen Austausch des Ableiters im Bedarfsfall.
Technische Daten
- Anforderungsklasse: Typ I+II
- Max. PV-Anlagenspannung (UCPV): 1.100 V
- Nennspannung (UN): 550 V
- Blitzprüfstrom (limp): 6,25 kA
- Ableitstrom (In): 20 kA
- Max. Ableitstrom (8/20 µs): 40 kA
- Schutzpegel (Up): kleiner oder gleich 3,8 kV
- Kurzschlussfestigkeit (ISCPV): 11.000 A
- Schutzart: IP20
- Betriebstemperatur: -40 °C bis +85 °C
Durch die Kombination aus einer Kurzschlussfestigkeit von 11.000 A und einem Schutzpegel von maximal 3,8 kV unterstützt dieser Ersatzableiter die Betriebssicherheit von PV-Anlagen. Die optische Statusanzeige und die steckbare Bauweise erleichtern die Überwachung sowie den Austausch, wodurch die Verfügbarkeit der Anlage bei einer Nennspannung von 550 V und einer maximalen Anlagenspannung von 1.100 V unterstützt wird.
Technische Daten
| Hersteller | Weidmüller |
| Anforderungsklasse | Typ I+II |
| Artikelnummer | WEIDMUELLER-2534300000 |
| Bezeichnung | VPU PV l+ ll 0M 1000 |
| Blitzprüfstrom limp (10/350µs) | 6,25 |
| EAN-13 | 4050118545906 |
| Gesamtableitstrom total (10/350µs) | 12,5 |
| Gewicht | 0,1 kg |
| WEEE-Nr. | 73937473 |
