Beschreibung

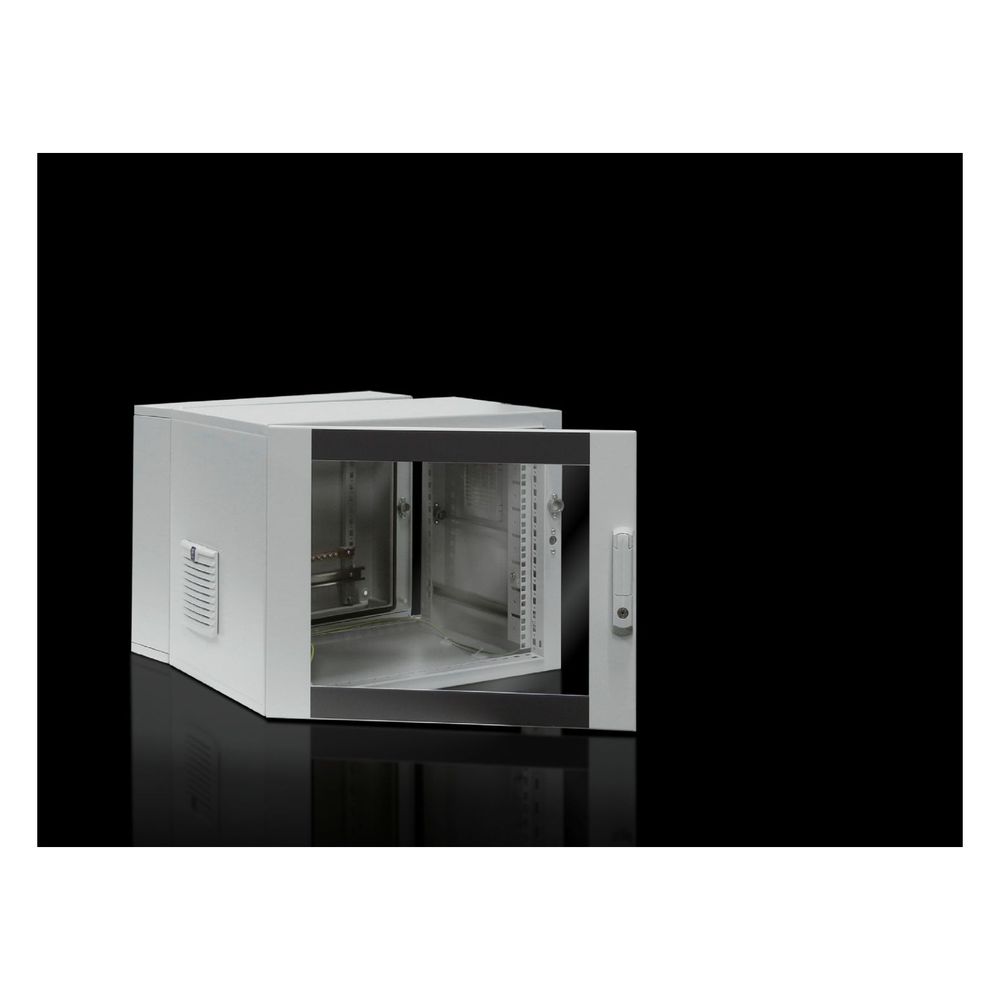

Rittal Wandverteiler DK 7709 735 3tlg, 9 HE, 600x478x573mm, Stahlblech, RAL 7035/7015
Dieser dreiteilige Wandverteiler mit 9 HE bietet eine robuste Lösung für die Unterbringung von IT-Komponenten. Das vormontierte Gehäuse zeichnet sich durch ein schwenkbares Design aus, das einen optimalen Zugang zu den verbauten Geräten ermöglicht. Dank der stabilen Konstruktion aus pulverbeschichtetem Stahlblech und einer Sichttür aus Einscheiben-Sicherheitsglas eignet sich das System für professionelle Netzwerkumgebungen.
Flexibilität und Montage
Das Gehäuse verfügt über zwei 19-Zoll-Profilschienen, die stufenlos in der Tiefe verstellbar sind und eine individuelle Anpassung an die Hardware erlauben. Zur strukturierten Kabelführung sind eine waagerechte C-Profilschiene sowie zwei senkrechte Montageschienen integriert. Die Kabeleinführung kann flexibel von oben oder unten erfolgen, wobei eine Bürstenleiste für einen sauberen Abschluss sorgt. Seitliche Austrittsfilter unterstützen die passive Belüftung, während eine sternpunktförmige Erdungsschiene den Potentialausgleich sicherstellt.
Schutz und Belastbarkeit
Das Gehäuse erreicht bei Verwendung geschlossener Flanschplatten die Schutzart IP 54 und bietet einen zuverlässigen Schutz gegen Staub und Spritzwasser. Mit einer Schlagfestigkeit gemäß IK08 ist das System mechanisch widerstandsfähig. Das Schwenkteil ist für eine statische Belastung von bis zu 45 kg ausgelegt. Die Farbgebung in RAL 7035 sorgt für ein professionelles Erscheinungsbild.
Technische Daten
- Breite: 600 mm
- Höhe: 478 mm
- Tiefe: 573 mm
- Einbauhöhe: 9 HE
- Einbautiefe: 520 mm
- Schutzart: IP 54
- Schlagfestigkeit: IK08
- Belastbarkeit Schwenkteil: 45 kg
- Material: Stahlblech
Durch die dreiteilige Bauweise und die stufenlos tiefenverstellbaren 19-Zoll-Ebenen bietet dieses Wandgehäuse eine hohe Funktionalität für Netzwerkinstallationen. Die Kombination aus IP 54 Schutzart, einer Belastbarkeit von 45 kg und der einfachen Zugänglichkeit durch das Schwenkteil macht es zu einer effizienten Wahl für den professionellen Einsatz. Die integrierte Erdung und die flexiblen Kabeleinführungsmöglichkeiten runden das Gesamtpaket für eine sichere und ordentliche Verkabelung ab.
Lieferumfang
- 1x Wandverteiler (3-teilig)
- 4x Wandbefestigungshalter (10 mm)
- 1x Mini-Komfortgriff für Verschluss-Einsätze
- 1x Sicherheitsschließung 3524 E
- 1x Schaltschrank-Schlüssel Doppelbart Nr. 5
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 600 mm Höhe: 478 mm Tiefe: 573 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Lieferumfang (Variantenebene) | 4 / 1 / 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-7709735 |
| Ausführung | Wandgehäuse IT vormontiert mit Profilschienen, tiefenvariabel |
| Ausführung (Produktebene) | Wandgehäuse IT / vormontiert mit Profilschienen, tiefenvariabel |
| Ausführung 19"-Ebenen | EV009329 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Branchentext - Überschrift | Netzwerk-Wandverteiler |
| Branchentext - Überschrift 2 | Wandgehäuse mit 19"-Befestigungsebene |
| Breite | 600 |
| Brillenflansch | Stahl |
| Color (Product level) | Wand- und Schwenkteil: RAL 7035 / Sichttür: RAL 7035/7015 (schiefergrau) |
| EAN-13 | 4028177324237 |
| ECCN Code | NOT_RELEVANT |
| Einbauhöhe in HE | 9 |
| Einbautiefe | 520 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | IT-Gehäuse |
| Farbe | grau |
| Filter Kabeleinführung | Bürstenleiste / Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von oben / Von unten / Von oben und unten |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 35 |
| Grundfarbe | RAL 7035 |
| Höhe | 478 |
| Katalogseite in HB 36 | 715 |
| Lichte Abmessungen | Lichte Breite: 502 mm Lichte Höhe: 415 |
| Lichte Breite | 502 |
| Lichte Höhe | 415 |
| Lieferumfang (Produktebene) | Wandteil mit Flanschplatte oben geschlossen und Bürstenleiste unten, zwei Montageschienen, senkrecht und C-Profilschiene, waagrecht, zur Kabelabfangung / Schwenkteil mit 25 mm-Lochraster im Front- und Rückrahmen, zwei 19"-Profilschienen, vorne, stufenlos tiefenvariabel und seitlichen Austrittsfiltern links und rechts / Erdungsschiene mit sternpunktförmiger Erdung / Design-Sichttür / 1 Schaltschrank-Schlüssel Doppelbart Nr. 5 |
| Lieferumfang (Variantenebene) | Wandbefestigungshalter 10 mm / Mini-Komfortgriff für Verschluss-Einsätze / Sicherheitsschließung 3524 E |
| Mastbefestigung | Nein |
| Material (Produktebene) | Wand- und Schwenkteil: Stahlblech, 1,5 mm / Sichtscheibe: Einscheiben-Sicherheitsglas, 3 |
| Material für Filterfunktion | Stahlblech |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Ja |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Pulverbeschichtet |
| Oberfläche (Produktebene) | Pulverbeschichtet |
| Produktbeschreibung (Description Temporary) | Wandgehäuse mit optimaler Zugänglichkeit durch Schwenkteil. |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 54 in Verbindung mit Flanschplatte geschlossen oben und unten |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 573 |
| Tiefe Schwenkteil | 416 |
| Tiefe Wandteil | 135 |
| Verpackungseinheit | 1 |
| Werkstoffgüte | sonstige |
| Zulässige statische Belastbarkeit je scharniertem Bauteil max | 450 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Wandgehäuse EL |
| WEEE-Nr. | 11161726 |
