Beschreibung

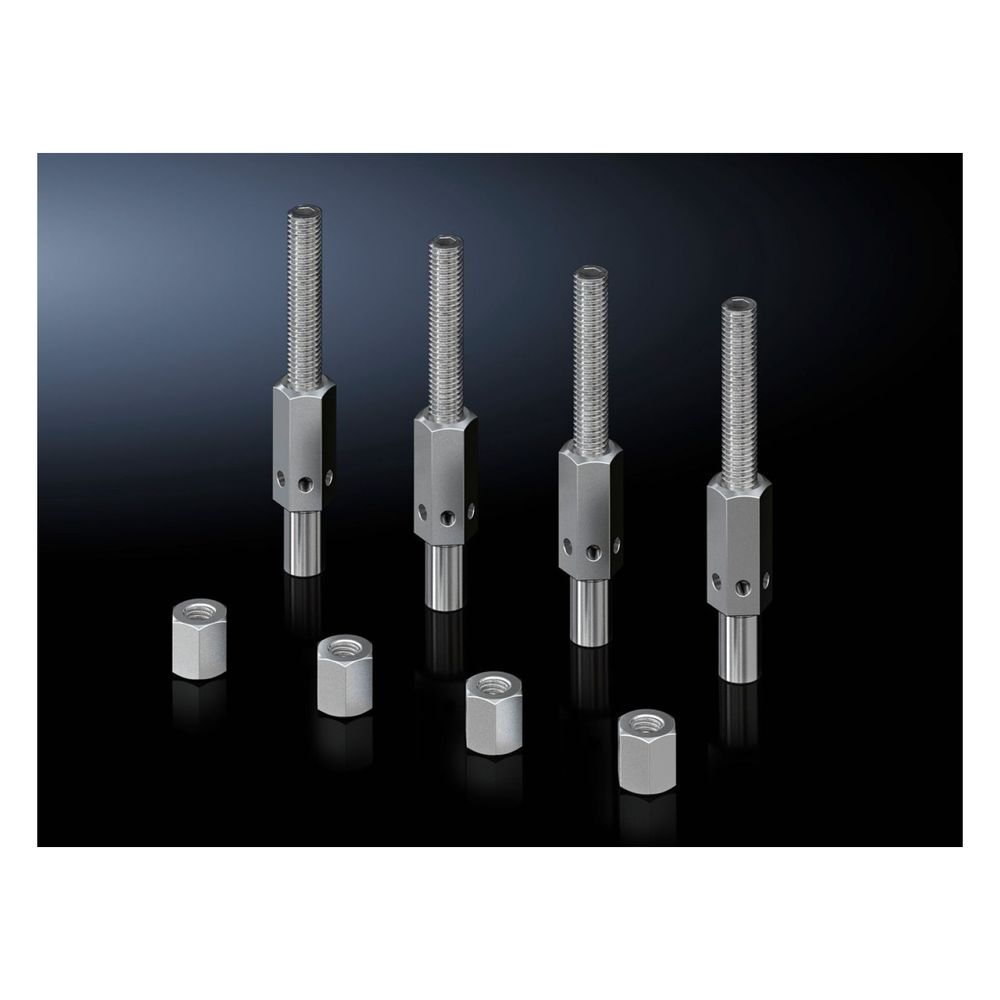

Rittal Nivellier-Element VX 8100.710, 100mm, 2.500N
Dieses Nivellier-Element ermöglicht den Ausgleich von Bodenunebenheiten bei Schaltschränken und Gehäusen. Es ist für den Einsatz in Kombination mit dem Sockel-System VX konzipiert und unterstützt eine präzise Ausrichtung am finalen Aufstellungsort.
Funktion und Anwendung
Die Nivellierung erfolgt direkt durch das Sockel-Eckstück, wodurch Bodenunebenheiten von bis zu 15 mm ausgeglichen werden können. Dies erlaubt die Korrektur eines Türenversatzes, der durch unebene Untergründe entstehen kann. Ein wesentlicher Vorteil ist die Möglichkeit der nachträglichen Justierung am bereits aufgebauten Schrank, sodass keine Vorabplanung der Nivellierung erforderlich ist. Die Einstellung erfolgt über einen Innensechskant mit einer Schlüsselweite von 19 mm.
Die Nivellier-Elemente sind für eine maximale Belastung von 2500 N pro Element ausgelegt. Vor der Montage ist die Tragfähigkeit des Untergrunds am Einsatzort zu prüfen. Die Komponenten sind kompatibel mit den Systemen VX, VX IT, VX SE, TX, TS, TS IT, PC, IW und TP.
Technische Daten
- Höhe: 100 mm
- Max. zulässige Last: 2500 N je Nivellier-Element
- Nivellierbereich: 15 mm
- Schlüsselweite: 19 mm
Durch den Einsatz dieser Nivellier-Elemente wird eine stabile und exakt ausgerichtete Basis für Schaltschranksysteme sichergestellt. Mit einer Belastbarkeit von 2500 N pro Element und der flexiblen Anpassungsmöglichkeit von bis zu 15 mm gleichen sie Bodenunebenheiten effizient aus. Die einfache Montage durch das Sockel-Eckstück und die Justierung per Innensechskant erleichtern die Installation vor Ort.
Lieferumfang
- 4x Nivellier-Element
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Höhe: 100 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8100710 |
| Ausführung | sonstige |
| Belastbarkeit | Max. zulässige Last: 2500 N je Nivellier-Element |
| Brillenflansch | sonstige |
| EAN-13 | 4028177921559 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Zubehör |
| Farbe | sonstige |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für Be-/Entlüftung | Nein |
| Geeignet für Kabelrangierung | Nein |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 0.74 |
| Hinweis | Einsetzbar in Kombination VX, VX IT, VX SE, TX , TS, TS IT, PC, IW, TP mit Sockel-System VX Tragfähigkeit des Untergrunds ist zu überprüfen |
| Hinweis allgemein | Einsetzbar in Kombination VX, VX IT, VX SE, TX , TS, TS IT, PC, IW, TP mit Sockel-System VX / Tragfähigkeit des Untergrunds ist zu überprüfen |
| Höhe | 100 |
| Infotext Keyuser - nur intern | Artikel entfällt aus AX/KX Broschüre |
| Katalogseite in HB 36 | 886 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Produktbeschreibung (Description Temporary) | Zum nachträglichen Nivellieren von Bodenunebenheiten am Aufbauort bis max. 15 mm. Der Einbau erfolgt durch das Sockel-Eckstück. Justierung mit Sechskantschlüssel SW 19. |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 4 |
| Vorteile | Türenversatz aufgrund unebener Bodenverhältnisse kann korrigiert werden / Einbau am aufgebauten Schrank, d. h. Nivellierung muss im Vorhinein nicht geplant werden |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Zubehör für Sockel-System VX |
| WEEE-Nr. | 11161726 |
