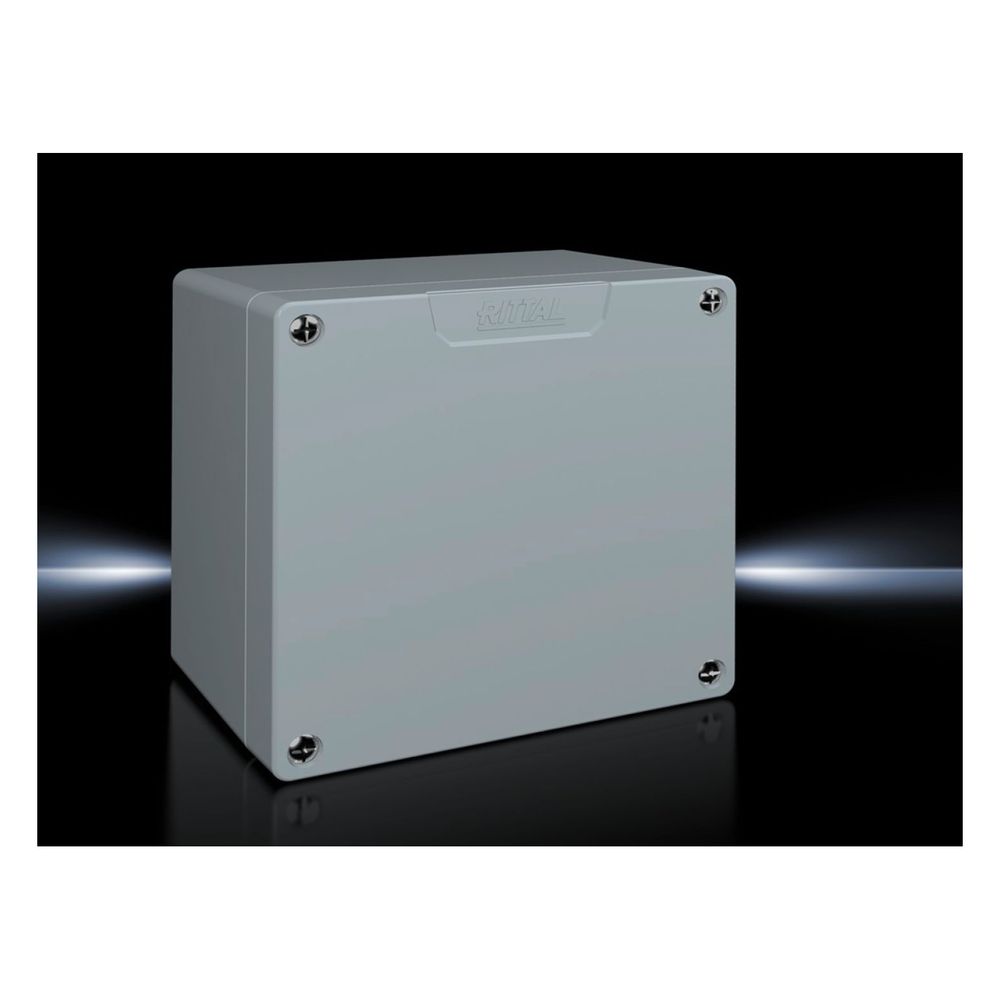

Rittal Aluminiumguss-Gehäuse GA 9112.210, 160x160x93mm, IP66, Aluminiumguss, RAL 7001
Das Aluminiumguss-Gehäuse von Rittal bietet eine robuste Lösung für den Schutz elektrischer Komponenten in anspruchsvollen Umgebungen. Mit der Schutzart IP 66 und einer Schlagfestigkeit nach IK08 ist das Gehäuse für die Wandmontage ausgelegt. Die widerstandsfähige Konstruktion aus Aluminiumguss gewährleistet eine hohe Zuverlässigkeit im industriellen Einsatz.
Robuste Konstruktion für raue Umgebungen
Das Gehäuse zeichnet sich durch eine widerstandsfähige Materialbeschaffenheit aus. Der Deckel ist mit einer umlaufenden CR-Moosgummi-Dichtung ausgestattet, die einen zuverlässigen Schutz gegen äußere Einflüsse bietet. Die Befestigung des Deckels erfolgt über unverlierbare Schrauben, was die Handhabung bei Wartungsarbeiten erleichtert. Die Oberfläche ist mit einem Strukturlack in RAL 7001 pulverbeschichtet, was dem Gehäuse eine zusätzliche Beständigkeit verleiht.
Flexibler Innenausbau
Für die individuelle Bestückung bietet das Gehäuse eine solide Basis. Es ist für die Aufnahme von Tragschienen oder Montageplatten vorbereitet, wobei die entsprechenden Befestigungsschrauben bereits enthalten sind. Die Kabeleinführung kann flexibel von oben, unten oder von der Seite erfolgen, was eine einfache Integration in bestehende Anlagen ermöglicht. Die Montage erfolgt direkt über die rückseitigen Befestigungspunkte.
Das Gehäuse kombiniert eine kompakte Bauweise mit hoher mechanischer Belastbarkeit. Mit Abmessungen von 160 x 160 x 93 mm bietet es ausreichend Platz für elektrische Komponenten. Die Kombination aus der Schutzart IP 66 und der NEMA 4 Klassifizierung stellt sicher, dass die internen Bauteile auch unter schwierigen Bedingungen geschützt bleiben. Durch die hochwertige Verarbeitung aus Aluminiumguss ist dieses Modell eine langlebige Wahl für professionelle Anwendungen.
Technische Daten
- Breite: 160 mm
- Höhe: 160 mm
- Tiefe: 93 mm
- Material: Aluminiumguss
- Schutzart: IP 66
- Schlagfestigkeit: IK08
- Schutzart NEMA: 4
- Farbe: RAL 7001
- Oberfläche: Strukturlack
Lieferumfang
- 1x Gehäuse mit Deckel
- 1x Satz Deckelschrauben (unverlierbar montiert)
- 1x Satz Schrauben zur Befestigung von Tragschienen
- 1x Schraube für Schutzleiteranschluss
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 160 mm Höhe: 160 mm Tiefe: 93 |
| Anzahl der Schlösser | 0 |
| Anzahl der Steckverbinderöffnungen | 0 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9112210 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Ja |
| Branchentext - Bulletpoints | Robuste Wandgehäuse aus Aluminiumguss / Ideal für den Einsatz in rauen Umgebungen / Schutzart IP 66 / Sichere Deckelbefestigung dank unverlierbarer, rostfreier Schrauben / Einfacher Innenausbau mit Tragschienen oder Montageplatten |
| Branchentext - Überschrift | Aluminiumguss-Gehäuse GA |
| Breite | 160 |
| Brillenflansch | Aluminium |
| Color (Product level) | RAL 7001 |
| EAN-13 | 4028177145436 |
| ECCN Code | NOT_RELEVANT |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von oben / Von unten / Von oben und unten / Von der Seite |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 1.79 |
| Großhandel - gelistete Nummer | 50404 |
| Großhandel - gelistete Nummer Schweden | 24004006 |
| Höhe | 160 |
| Infotext Keyuser - nur intern | fri100124990+95 (GA Bilder vor der Änderung ab 01.09.2016) 26.04.2017: Kabelverschraubungen (NEU) Reihenfolge definiert, alte Kabelverschraubung entknüpft. 09.2018 NT/PS: Produktänderungen aus 2016 raus, RH 10.2019:T=35,5 richtig, auf Homepage aufgerundet ist iO! |
| Katalogseite in HB 36 | 48 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Deckel / Deckelschrauben, unverlierbar montiert / Schrauben zum Befestigen von Tragschienen / Schraube für Schutzleiteranschluss |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Aluminiumguss / Deckel: Aluminiumguss, umlaufende CR-Moosgummi Rundschnur-Dichtung |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit Oberteil | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Mit Tür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Strukturlack |
| Oberfläche (Produktebene) | Strukturlack |
| RAL-Nummer | 7001 |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 160 mm Höhe: 160 mm Tiefe: 91 |
| Reale Breite | 160 |
| Reale Höhe | 160 |
| Reale Tiefe | 91 |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 4 |
| Steuerattribut Frontend - Grundmaterial | Aluminiumguss |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 93 |
| Transparenter Deckel | Nein |
| Verpackungseinheit | 1 |
| Vorprägungen | Nein |
| Werkstoffgüte | sonstige |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
