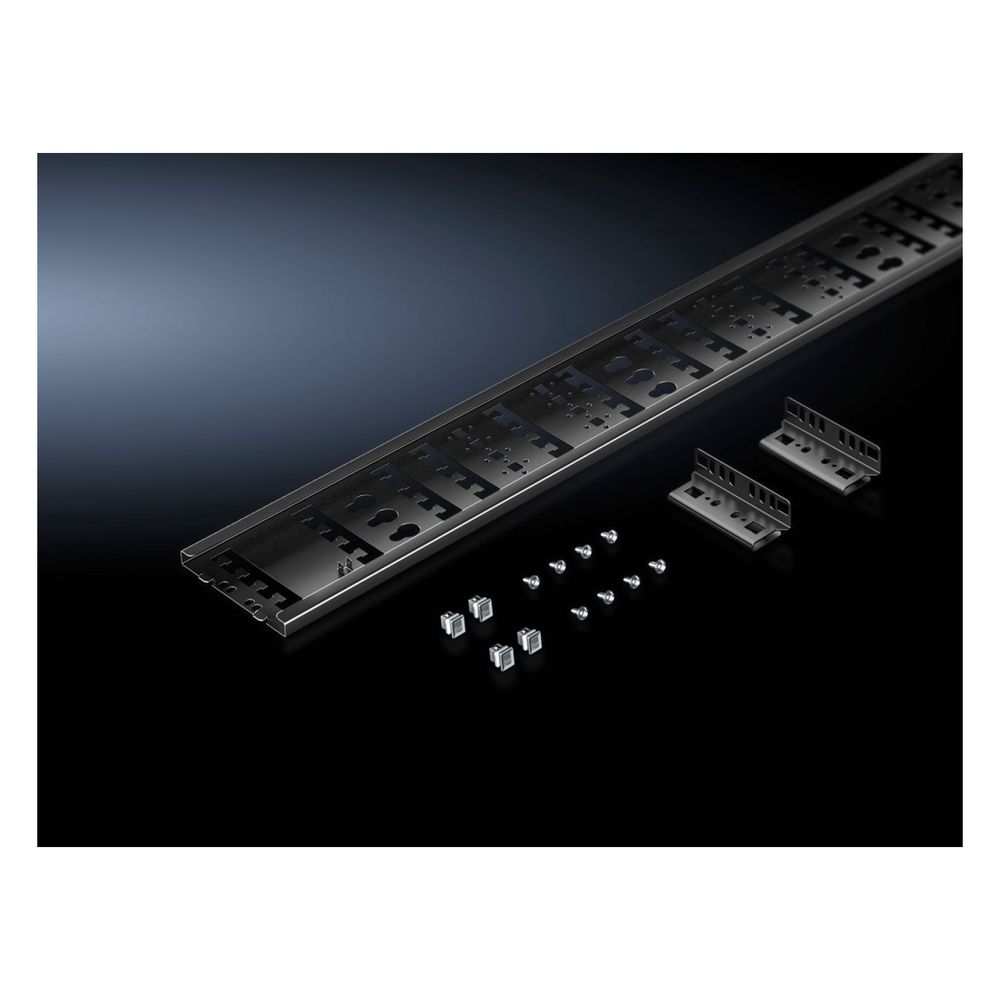

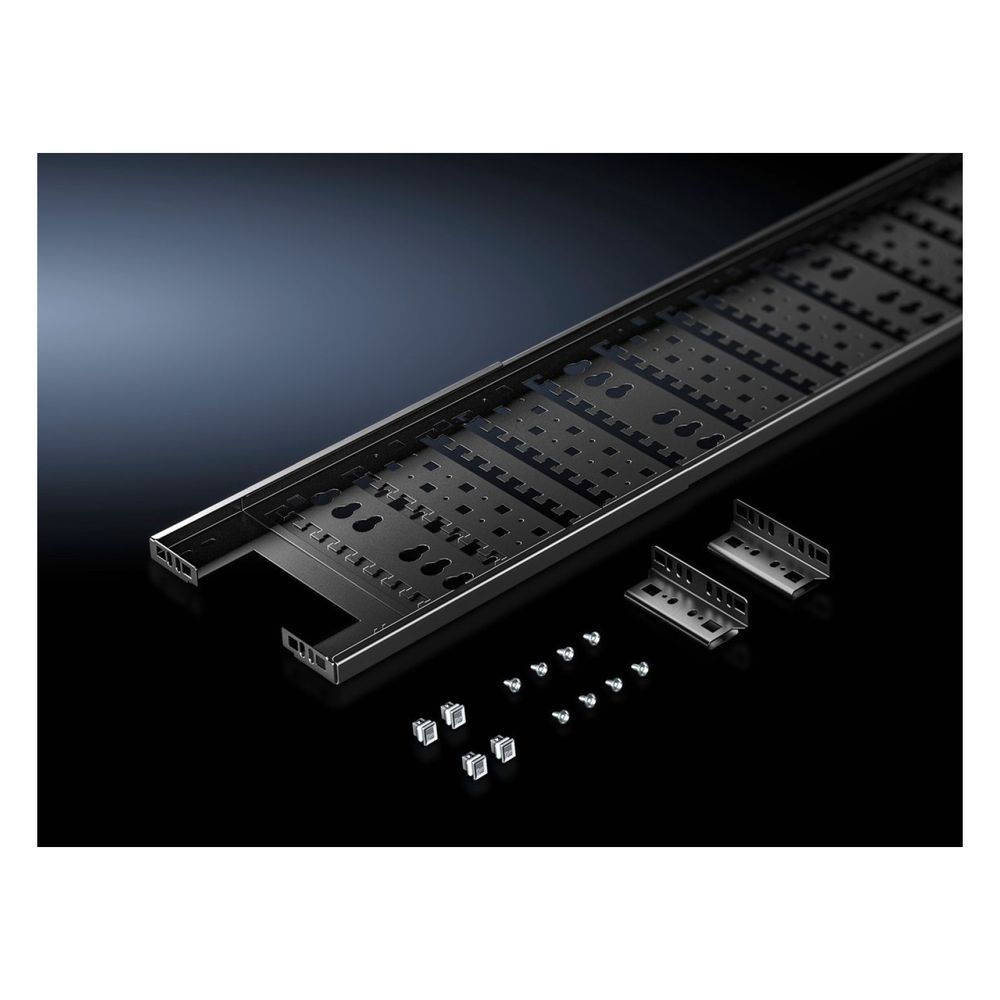

Rittal Kabeltrasse VX 5302120, 145x39x1911mm, Stahlblech, Schwarz
Diese Kabeltrasse aus pulverbeschichtetem Stahlblech ermöglicht eine effiziente vertikale Kabelführung sowie eine zuverlässige Zugentlastung in Netzwerk- und Serveranwendungen. Das System ist speziell für die Gehäusetypen VX und VX IT konzipiert und unterstützt eine strukturierte Leitungsführung über die gesamte Schrankhöhe. Die robuste Ausführung in RAL 9005 fügt sich nahtlos in professionelle IT-Infrastrukturen ein.
Montage und Funktionalität
Die Installation erfolgt werkzeuglos über eine Schnellbefestigung direkt am Rahmengerüst. Für eine erhöhte Flexibilität bei der Montage in 800 mm breiten Schränken ist alternativ eine Verschraubung an den Tiefenstreben des 19-Zoll-Ausbaus möglich. Die Trasse verfügt über eine integrierte Multifunktionslochung, die sowohl die Befestigung von Kabelführungselementen als auch die Fixierung von PDUs im 7-HE-Rastermaß über eine Schlüsselloch-Aufnahme erlaubt. Eine seitliche Lochung sowie eine Montagelochung im Boden bieten zusätzliche Optionen für eine individuelle Leitungsführung.
Die Kabeltrasse bietet mit einem nutzbaren Querschnitt von 9005 mm² ausreichend Kapazität für anspruchsvolle Verkabelungsszenarien. Die Ausführung ist für den Funktionserhalt geeignet und sorgt durch die stabile Stahlblechkonstruktion für eine sichere Kabelführung in Gehäusen mit einer Höhe von 2000 mm.
Technische Daten
- Breite: 145 mm
- Höhe: 39 mm
- Länge: 1911 mm
- Passend für Gehäusehöhe: 2000 mm
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 9005
- Nutzbarer Querschnitt: 9005 mm²
- Geeignet für Funktionserhalt: Ja
Lieferumfang
- 1x Kabeltrasse
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 145 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-5302120 |
| Ausführung | ohne Verbinder |
| Breite | 145 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 9005 |
| EAN-13 | 4028177952713 |
| Einbaumöglichkeiten | Am VX IT Rahmengestell zwischen Dach- und Bodenrahmen, umlaufend / In 800 mm breiten VX IT Racks ist alternativ eine Verschraubung zwischen der oberen und unteren Tiefenstrebe möglich |
| Einsatzgebiete (Produktebene) | Zur vertikalen Kabelführung und Zugentlastung bei Netzwerk- und Serveranwendungen |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Kabelführung |
| Farbe | schwarz |
| Geeignet für Funktionserhalt | Ja |
| Gewicht | 0,1 kg |
| Höhe | 39 |
| Katalogseite in HB 36 | 1066 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | B - up to 15 days |
| Lieferzeitklasse für RiCS, lose beigelegt | B - up to 15 days |
| Lieferzeitklasse für RiCS, montiert | B - up to 15 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Länge | 1911 |
| Material (Produktebene) | Stahlblech |
| Mit Oberteil | Ja |
| Montagehinweis | Die Montage erfolgt über die gesamte Schranktiefe am Rahmengerüst mittels Schnellbefestigung. Bei Montage in 800 mm breite Schränke ist eine zusätzliche Verschraubung an den Tiefenstreben des 19"-Ausbau möglich |
| Montagelochung im Boden | Ja |
| NATO-Lochbild | Nein |
| Nutzbarer Querschnitt | 9005 |
| Oberfläche | Lackiert |
| Oberfläche (Produktebene) | Lackiert |
| Oberflächenschutz | pulverbeschichtet |
| Passend für Gehäusetyp | VX / VX IT |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 2.000 mm Gehäusetyp: VX IT |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX IT Höhe: = 2.000 |
| Passend für Höhe | 2000 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 18.1 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 18,1 kg CO2 eq (Cat B) |
| RAL-Nummer | 9005 |
| REACH - Deklarationspflichtig | Nein |
| Seitenlochung | Ja |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Variantenunterscheidungsmerkmal | COL_PRODUCT_DIMENSIONS_GENERAL |
| Verpackungseinheit | 1 |
| Vorteile | Einfache Montage durch werkzeuglose Schnellbefestigung / Alternativ verschraubbar / Integrierte Multifiunktionslochung zur Befestigung von Kabelführungselementen / Integrierte Befestigungslochung zur Fixierung der PDUs im 7 HE Rastermaß über eine Schlüsselloch-Aufnahme |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Kabelmanagement |
| WEEE-Nr. | 11161726 |
