Beschreibung

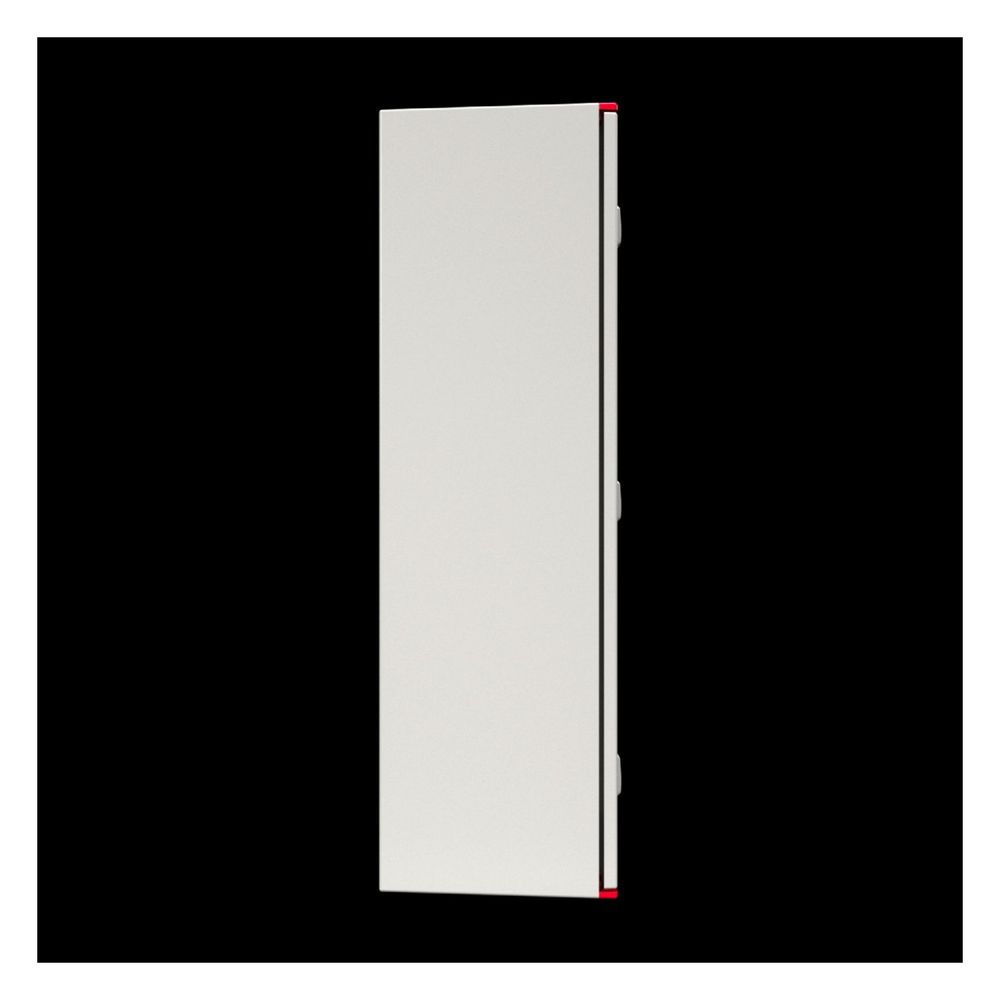

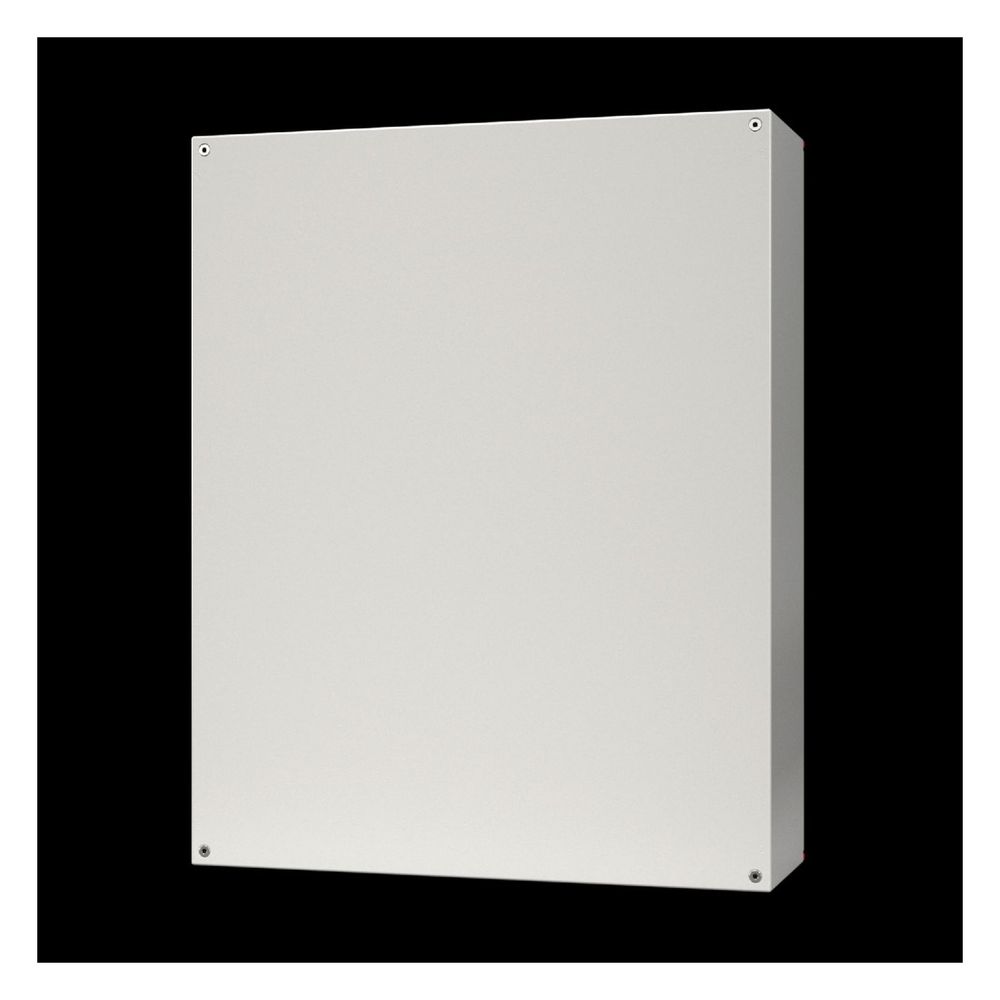

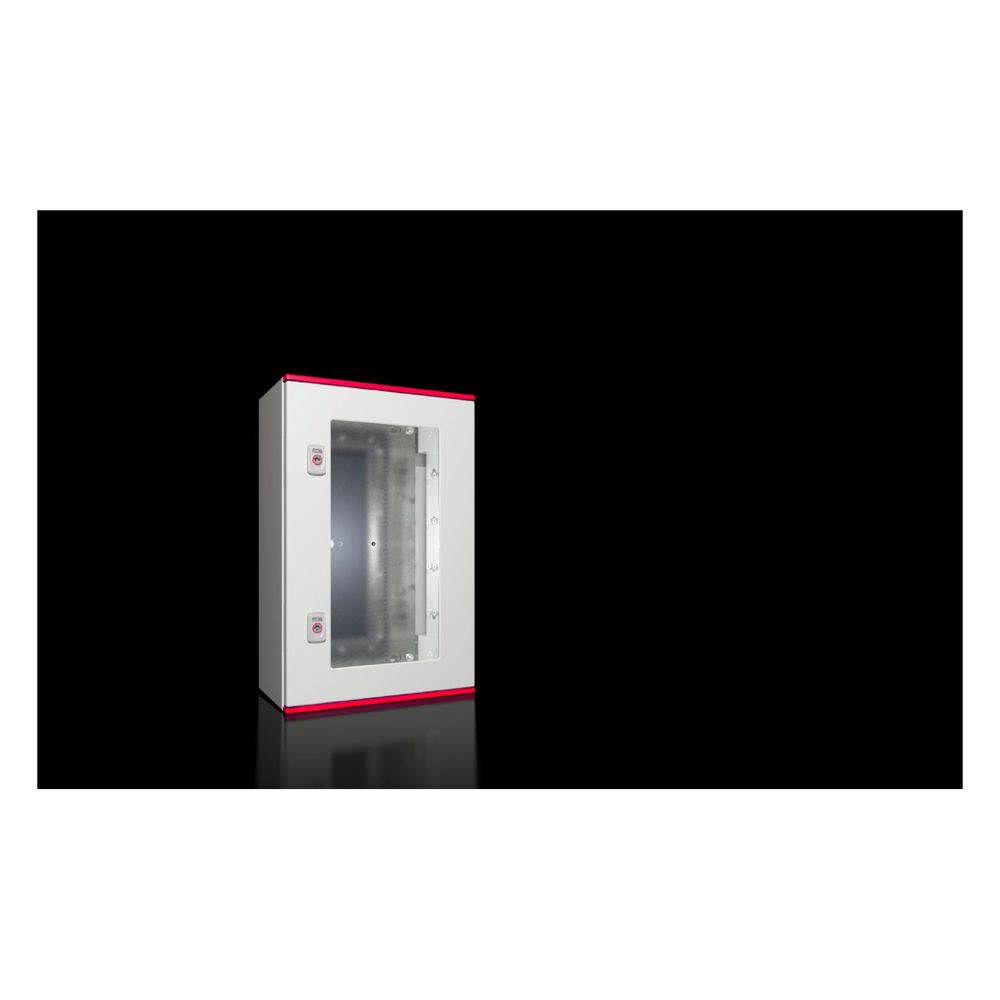

Rittal Kunststoff-Schaltschrank AX 1449.000, 400x600x200mm, IP 56, IK09, GFK, RAL 7035
Das Kunststoff-Gehäuse der Serie AX von Rittal bietet eine robuste Lösung für anspruchsvolle Anwendungen, insbesondere im Outdoor-Bereich. Mit einer Schutzart von IP 56 und einer hohen Schlagfestigkeit gemäß IK09 schützt das Gehäuse verbaute Komponenten zuverlässig. Die Konstruktion aus glasfaserverstärktem Polyester ist halogenfrei, selbstverlöschend nach UL 94-V0 und erfüllt das F1 Outdoor-Rating nach UL 746C.
Flexibler Innenausbau

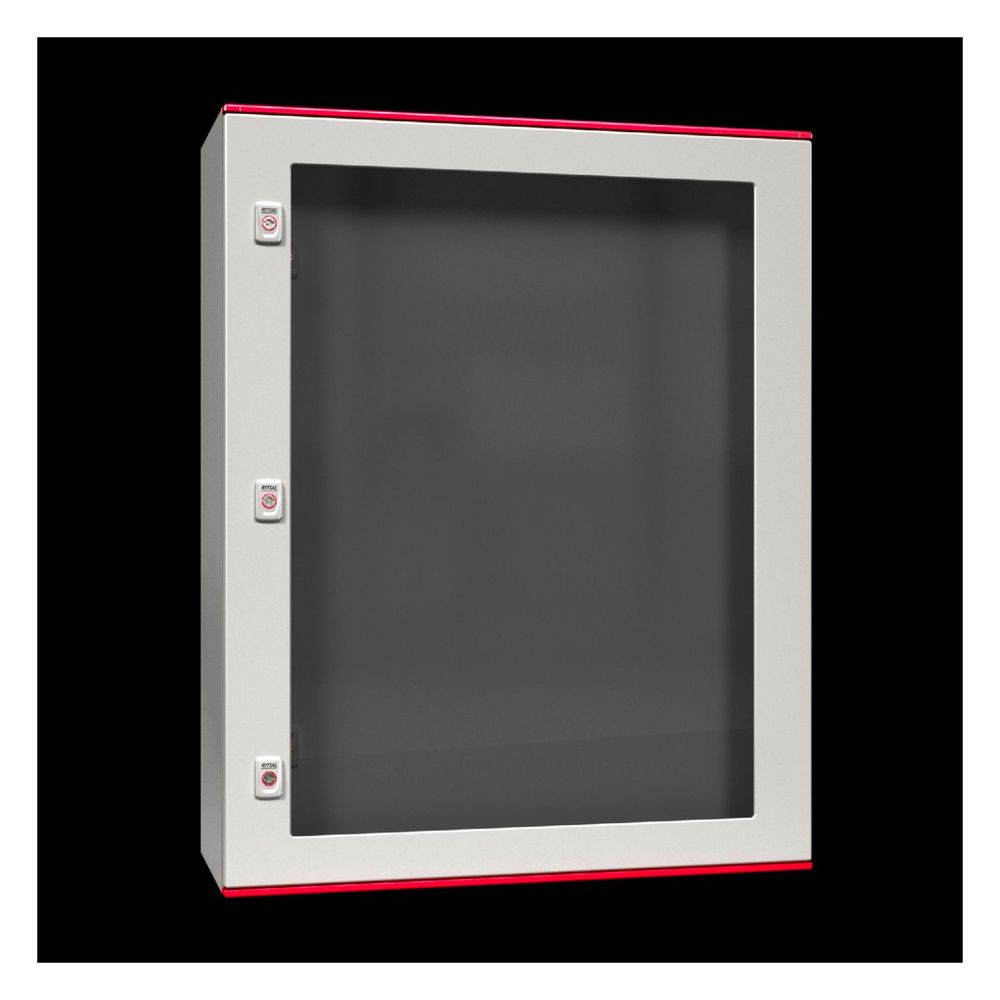

Das Gehäuse verfügt über zahlreiche Befestigungsdome, die einen individuellen Innenausbau im 25 mm Maßraster ermöglichen. Dies erlaubt die flexible Montage von System-Chassis und Schienen. Die scharnierte Tür ist mit einer Sichtscheibe aus Polycarbonat ausgestattet und bietet einen Öffnungswinkel von 130 Grad. Eine doppelte Abdichtung an der Türober- und -unterkante fungiert als integrierte Regenschutzleiste.
Montage und Einsatzbedingungen

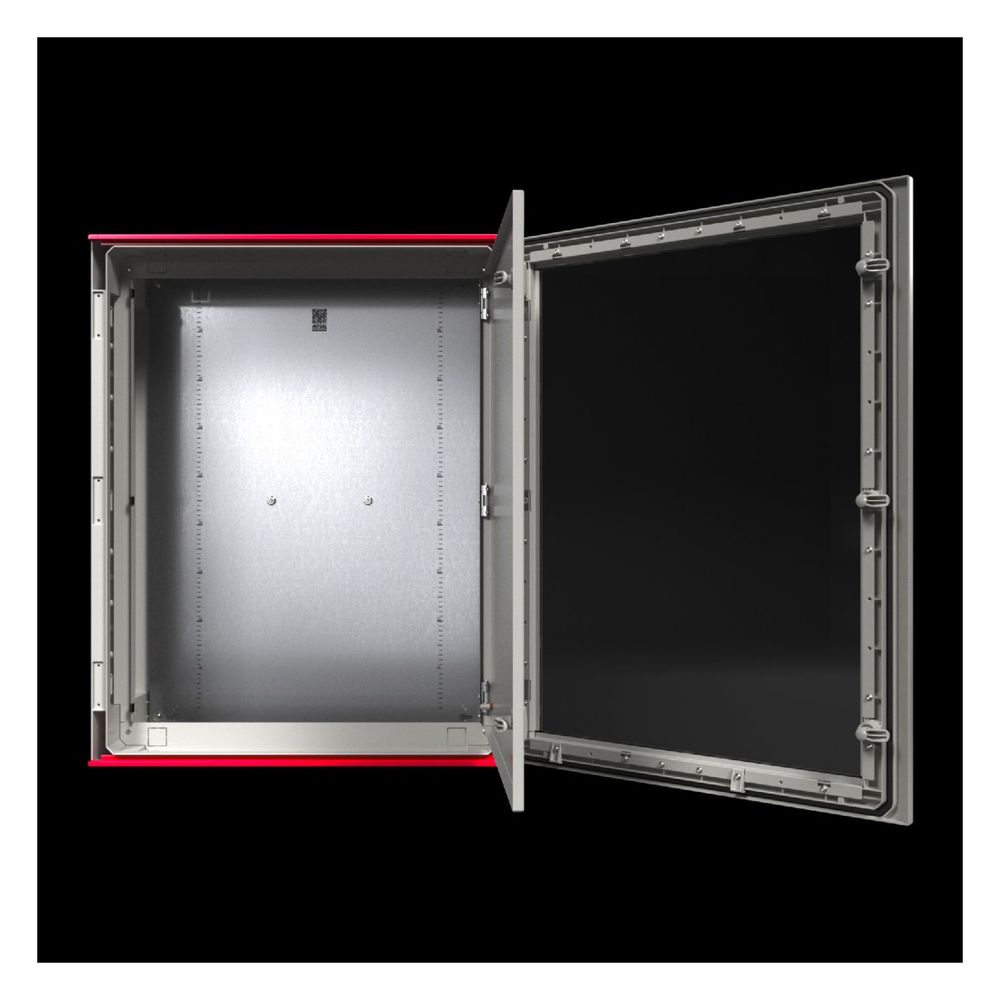

Die mitgelieferte Montageplatte aus verzinktem Stahlblech verfügt über einen Maßaufdruck und eine Schlüssellochung für die Erdung. Das Gehäuse ist für die Wandmontage konzipiert und für Umgebungstemperaturen von -30 °C bis +75 °C ausgelegt. Bei dauerhafter Einwirkung von direkter UV-Strahlung und Regen wird eine zusätzliche Lackierung mit PUR-Lack empfohlen, um die Oberflächenoptik langfristig zu erhalten.
Dieses Gehäuse kombiniert hohe Stabilität mit einer Schutzisolierung der Klasse II bei 1000 V AC. Dank der robusten Materialwahl und der Konstruktion mit Sichtfenster eignet es sich ideal für den Einsatz in industriellen Umgebungen. Die Kombination aus IP 56 Schutzart, IK09 Schlagfestigkeit und der flexiblen Montageplatte bietet eine zuverlässige Basis für individuelle Steuerungs- und Automatisierungslösungen.
Technische Daten
- Breite: 400 mm
- Höhe: 600 mm
- Tiefe: 200 mm
- Schutzart: IP 56
- Schlagfestigkeit: IK09
- Material Gehäuse: Glasfaserverstärkter Polyester
- Montageplatte Abmessung: 305 mm x 525 mm
- Türöffnungswinkel: 130 °
- Temperaturbereich: -30 °C bis +75 °C
Lieferumfang
- 1x Gehäuse mit scharnierter Tür und Sichtscheibe
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 305 mm x 525 |
| Abmessungen allgemein | Breite: 400 mm Höhe: 600 mm Tiefe: 200 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1449000 |
| Ausführung | mit Sichtscheibe |
| Ausführung (Produktebene) | mit Sichtscheibe |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Zahlreiche Befestigungsdome im Gehäuse bieten einen individuellen Innenausbau im 25 mm Maßraster mit z. B. Chassis und Schienen / Schutzart IP 56 bzw. IP 66 / Wahlweise mit oder ohne Sichttür / Hohe Stabilität durch glasfaserverstärkten Kunststoff |
| Branchentext - Überschrift | Kunststoff-Schaltschrank AX |
| Branchentext - Überschrift 2 | AX Kunststoff-Gehäuse sind optimal geeignet für Anwendungen im Outdoor-Bereich |
| Breite | 400 |
| Breite Montageplatte | 305 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177006652 |
| Eckmodell | Nein |
| Farbe | Ähnlich RAL 7035 |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten / Von oben / Von oben und unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 12.1 |
| Hinweis | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Hinweis allgemein | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Höhe | 600 |
| Höhe Montageplatte | 525 |
| Infotext Keyuser - nur intern | 16.06.2020: Pstrauch über TWelsch: Angabe IK08 lt. Info NTreml, 24.06.2020 PStrauch über TWelsch IST Termin von 01.08. auf 01.10.20 M.Lotz, 09.09.: Termin: 10.2020 |
| Katalogseite in HB 36 | 95 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit scharnierter Tür mit Sichtscheibe, rundum geschlossen, 3 mm Doppelbart-Verschluss / Türanschlag rechts, auf links wechselbar / Montageplatte / Doppelte Abdichtung an Türober- und -unterkante als integrierte Regenschutzleiste |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: glasfaserverstärkter, ungesättigter Polyester GFK / Tür: umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech / Sichtfenster: Polycarbonat / Brandverhalten gemäß UL 94-V0 / Halogenfrei |
| Material für Filterfunktion | Kunststoff |
| Materialstärke Montageplatte | 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichtfenster | Ja |
| Mit Sichttür | Nein |
| Mittelsteg entfernbar | Nein |
| Montagehinweis | Zur Befestigung von Komponenten im Gehäuse werden die Schrauben für Innenausbau benötig / Mit dem Universalwinkel lassen sich Komponenten im 25 mm-Maßraster befestigen, z. B. System-Chassis |
| Montageplatte tiefenverstellbar | Nein |
| Normen | Erfüllt das F1 Outdoor-Rating nach UL 746C |
| Oberfläche | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt / Montageplatte: verzinkt |
| Produktbeschreibung (Description Temporary) | Einsatz im Umgebungstemperaturbereich: -30 °C...+75 °C Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | IP56 |
| Schutzart IP nach IEC 60529 | IP 56 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 3RX / NEMA 4 / NEMA 4X / NEMA 12 |
| Schutzklasse | II (bei 1000 V AC) |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 200 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 3RX / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Türöffnungswinkel | 130 |
| Verpackungseinheit | 1 |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
