Beschreibung

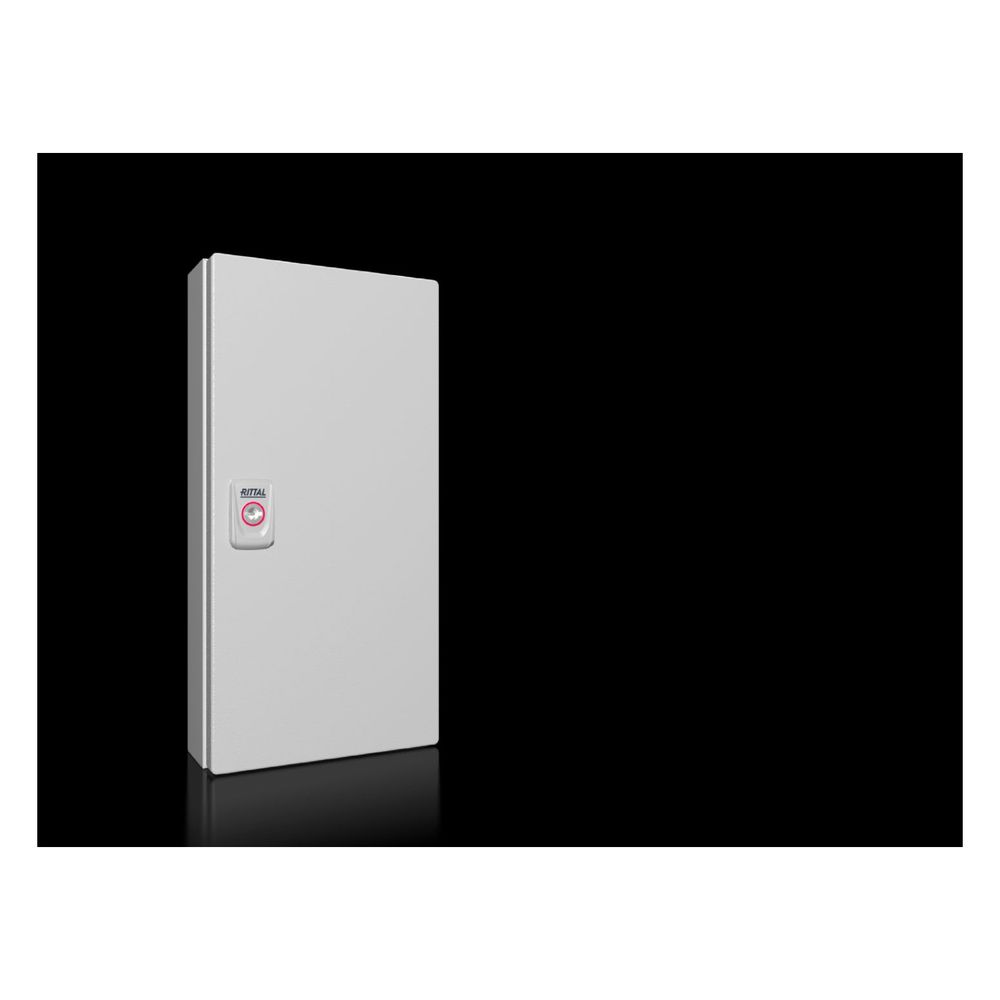

Rittal E-Box KX 1547.000, 200x400x80mm, Stahlblech, RAL 7035
Das Kleingehäuse der Serie KX bietet eine robuste Lösung für die Wandmontage von elektrischen Komponenten. Die Konstruktion aus Stahlblech zeichnet sich durch eine hohe Schutzart von IP66 sowie eine Schlagfestigkeit gemäß IK08 aus, was einen zuverlässigen Einsatz in anspruchsvollen Umgebungen ermöglicht.
Robuste Konstruktion und Schutz
Der Korpus ist aus einem Stück gekantet und geschweißt, ergänzt durch eine umlaufende Schutzrinne an der Türöffnung. Die Oberfläche ist dreifach behandelt, um eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel zu erreichen. Eine umlaufend eingeschäumte PU-Dichtung in der Tür sorgt in Verbindung mit der Schutzart IP66 für eine sichere Abdichtung. Die mechanische Belastbarkeit wird durch die Schlagfestigkeit gemäß IK08 unterstrichen.
Montage und Handhabung
Die E-Box ist für die Wandmontage ausgelegt und verfügt über eine verzinkte Montageplatte, die eine einfache Bestückung ermöglicht. Die Tür ist rechts scharniert und mit einem 180-Grad-Scharnier ausgestattet, was den Zugang zum Innenraum erleichtert. Ein Vorreiberverschluss mit 3 mm Doppelbart-Einsatz sichert das Gehäuse zuverlässig. Für eine schnelle Erdung sind Schutzleiteranschlüsse sowohl im Gehäuse als auch in der Tür integriert.
Dieses Kleingehäuse überzeugt durch seine hohe Widerstandsfähigkeit und Flexibilität bei der Installation. Mit den Abmessungen von 200 x 400 x 80 mm bietet es ausreichend Platz für kompakte Steuerungen und elektrische Anwendungen. Die Kombination aus hochwertiger Pulverbeschichtung in RAL 7035 und der soliden Stahlblechkonstruktion macht es zu einer langlebigen Lösung für industrielle Anforderungen.
Technische Daten
- Breite: 200 mm
- Höhe: 400 mm
- Tiefe: 80 mm
- Abmessung Montageplatte: 175 mm x 385 mm
- Schutzart: IP66
- Schlagfestigkeit: IK08
- Material Gehäuse/Tür: Stahlblech
- Material Montageplatte: Stahlblech, verzinkt
- Farbe: RAL 7035
- Gewicht: 4,15 kg
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
- 1x 180°-Scharnier
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 175 mm x 385 |
| Abmessungen allgemein | Breite: 200 mm Höhe: 400 mm Tiefe: 80 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1547000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Beschreibung Verschluss | Anzahl Verschlüsse: 1 |
| Bodenstehendes Wandmodell | Nein |
| Breite | 200 |
| Breite Montageplatte | 175 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177816497 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | sonstige |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 4.15 |
| Höhe | 400 |
| Höhe Montageplatte | 385 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK08 erweitert. Info von R.Hartmann, 24.06.2020 PStrauch über TWelsch Status auf Aktive (auf P Ebene) war weg. Report nicht umgestellt, NT 21.10.20: Ergänz. um Anzahl Verschluss+180° Lieferumfang /Pstrauch |
| Katalogseite in HB 36 | 65 |
| Lieferumfang (Produktebene) | Gehäuse mit Tür / Montageplatte / Vorreiberverschluss mit 3 mm Doppelbart-Einsatz / 180°-Scharnier |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.25 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 31.29 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 31,29 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Das Kleingehäuse KX, E-Box KX, Stahlblech bietet einen hohen Montagekomfort sowie Flexibilität bei Auswahl der Verschluss-Systeme. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 80 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | KX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
