Beschreibung

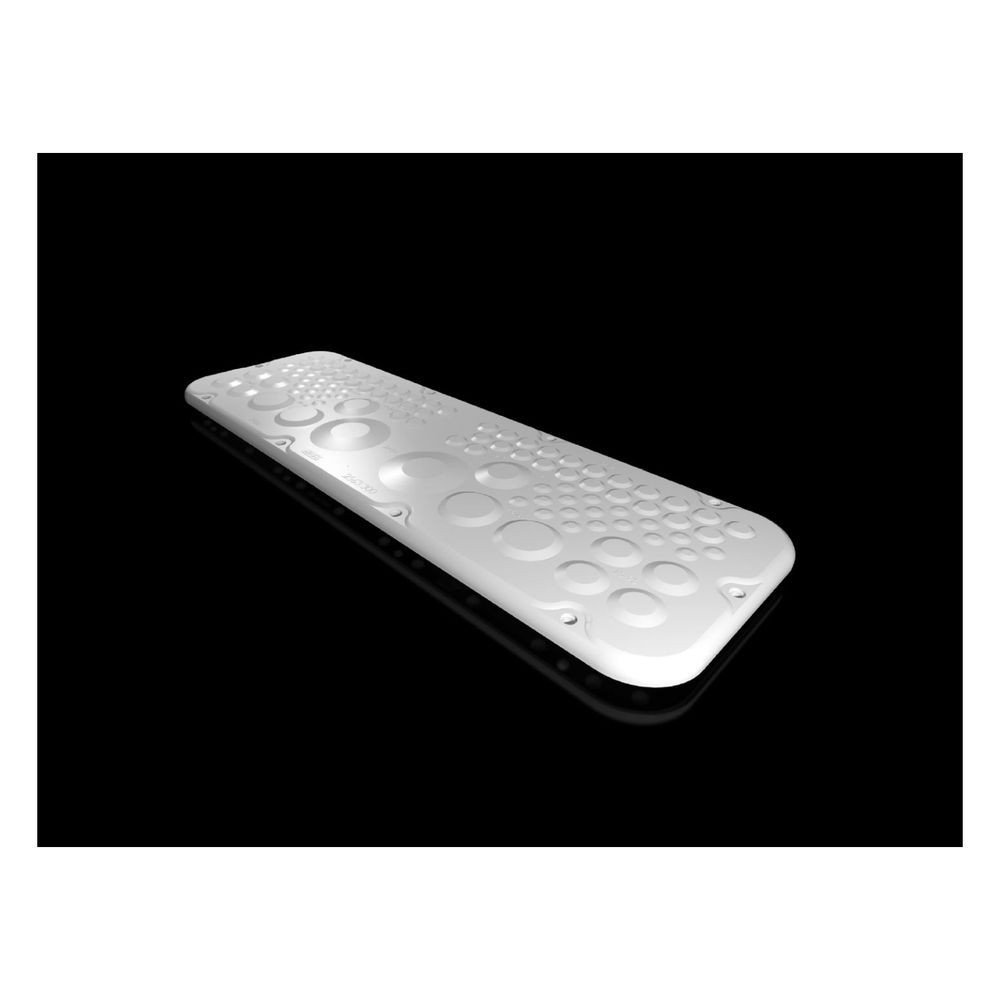

Rittal Kunststoff-Flanschplatte AX 2563.300, 447x149mm, IP 66, Kunststoff, RAL 7035
Diese Kunststoff-Flanschplatten der Serie AX von Rittal ermöglichen eine effiziente Kabeleinführung in Gehäusesysteme. Die Ausführung mit Membranen erlaubt eine einfache Installation, bei der die Öffnungen lediglich mit einer Spitze eingestochen werden müssen, um die Leitungen durchzuführen. Bei sachgerechter Montage wird die Schutzart IP 66 erreicht.
Flexible Kabeleinführung
Die Flanschplatte ist für den Einsatz in AX-Gehäusen konzipiert und entspricht der Größe 3. Sie verfügt über 98 Steckverbinderöffnungen, die eine Vielzahl an Kabeldurchmessern von 5 mm bis 110 mm abdecken. Das Material besteht aus Kunststoff nach UL 94-V0, was eine robuste Anwendung sicherstellt. Die Farbgebung in Anlehnung an RAL 7035 fügt sich neutral in das Gehäusedesign ein.
Die Flanschplatte überzeugt durch ihre einfache Handhabung und hohe Funktionalität bei der Kabeleinführung. Durch die Membrantechnik wird eine schnelle Montage ermöglicht, während die Schutzart IP 66 sowie die Einstufung nach Type 1 und Type 12 eine sichere Abdichtung gewährleisten. Mit den Abmessungen von 447 mm x 149 mm ist sie passgenau auf die entsprechenden Gehäusetypen abgestimmt und unterstützt eine strukturierte Leitungsführung.
Technische Daten
- Breite: 447 mm
- Tiefe: 149 mm
- Flanschplattengröße: 3
- Schutzart: IP 66
- Material: Kunststoff nach UL 94-V0
- Anzahl Steckverbinderöffnungen: 98
- Type Rating: Type 1 / Type 12
- Kabeldurchmesser: 5 bis 110 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 447 mm Tiefe: 149 |
| Anzahl der Steckverbinderöffnungen | 98 |
| Anzahl Kabeleinführungen | 36 / 46 / 8 / 2 / 4 / 2 |
| Anzahl Kabeleinführungen und Durchmesser | 36 x 5-11 / 46 x 10-15 / 8 x 15-25 / 2 x 19-34 / 4 x 26-35 / 2 x 26-54 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2563300 |
| Ausführung | Membran |
| Breite | 447 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177935754 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Flanschplatte |
| Farbe | Ähnlich RAL 7035 |
| Flanschplatte | Größe: 3 |
| Flanschplattengröße | 3 |
| Für Durchmesser max | 11 / 15 / 25 / 34 / 35 / 54 / 110 |
| Für Durchmesser min | 5 / 10 / 15 / 19 / 26 / 26 / 50 |
| Für Kabel-Ø | 5, 10, 15, 19, 26, 26, 50 - 11, 15, 25, 34, 35, 54, 110 |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 0.614 |
| Gewindeart | ohne |
| Hinweis | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Hinweis allgemein | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Infotext Keyuser - nur intern | Es gibt das Agreement aus einem Kompetenztema vor 3-4 Jahren, das generell im Internet zu kommunizieren/NTreml 06.03.2019, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Kabeleinführung | Anzahl Kabeleinführungen: 36468242 Min. Kabeldurchmesser: 5 mm10 mm15 mm19 mm26 mm26 mm50 mm Max. Kabeldurchmesser: 11 mm15 mm25 mm34 mm35 mm54 mm110 |
| Katalogseite in HB 36 | 1052 |
| Material (Produktebene) | Kunststoff nach UL 94-V0 |
| Oberflächenschutz | unbehandelt |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX |
| Produktbeschreibung (Description Temporary) | Kunststoff nur mit einer Spitze einstechen und Kabel durchziehen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 66 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tiefe | 149 |
| Typ | gerade |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Vorprägungen | Nein |
| WEEE-Nr. | 11161726 |
