Beschreibung

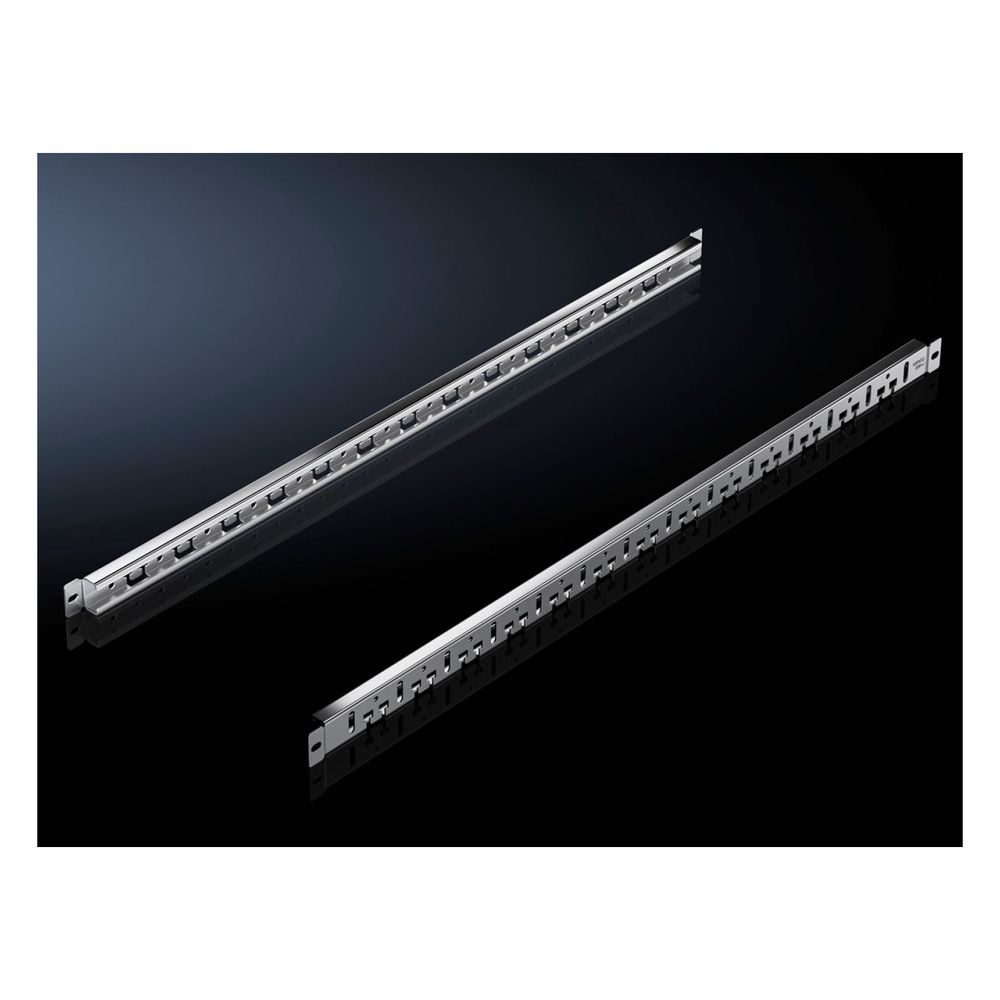

Rittal Kombischiene VX IT 5302.022, 1000mm, Stahlblech, Verzinkt
Diese Kombischiene ermöglicht eine strukturierte Kabelführung sowie eine zuverlässige Zugentlastung am Rahmengerüst von IT-Schranksystemen. Die Konstruktion vereint eine C-Profilschiene zur Kabelabfangung mit einer Kabelführungsschiene, die über Hammerköpfe verfügt. Die Befestigung der Kabel kann wahlweise mittels Kabelschellen, Kabelbindern oder Klettverschlüssen erfolgen.
Flexible Montage und Kompatibilität
Die Schiene lässt sich sowohl an der Innen- als auch an der Außenseite des Schrankrahmens montieren. Die Installation erfolgt durch eine direkte Verschraubung zwischen den Vertikalholmen. Das System ist für den Einsatz in VX, VX IT sowie TX CableNet Gehäusen mit einer Breite und Tiefe von jeweils 1000 mm ausgelegt und unterstützt die 19-Zoll-Montage.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Passend für Gehäusebreite: 1000 mm
- Passend für Gehäusetiefe: 1000 mm
- Geeignet für 19-Zoll-Montage: Ja
- Product Carbon Footprint: 9,9 kg CO2 eq (Cat B)
Die aus verzinktem Stahlblech gefertigte Schiene bietet eine stabile Lösung zur Kabelführung. Durch die Kombination aus C-Profil und Hammerkopf-Schiene ist eine präzise Anpassung an die Anforderungen im Schrankinneren sichergestellt. Die Montage zwischen den Vertikalholmen bei Gehäusen mit 1000 mm Breite und Tiefe ermöglicht eine strukturierte und zugentlastete Verkabelung.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-5302022 |
| Ausführung | sonstige |
| Breite | 1000 |
| Brillenflansch | Metall |
| EAN-13 | 4028177952546 |
| Einbaumöglichkeiten | Direkte Verschraubung zwischen den Vertikalholmen des Schrankrahmens |
| Einsatzgebiete (Produktebene) | Zur Kabelführung und Zugentlastung der geführten Kabel am VX Rahmengerüst |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Kabelführung |
| Geeignet für 482,6 mm (19 Zoll)-Montage | Ja |
| Gewicht | 0,1 kg |
| Infotext Keyuser - nur intern | Der Artikel 5301.023 ist nur für den US Markt geplant. Der Artikel 5301.024 ist nur für den CN Markt geplant. (15.06.2021) |
| Katalogseite in HB 36 | 1063 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | B - up to 15 days |
| Lieferzeitklasse für RiCS, lose beigelegt | B - up to 15 days |
| Lieferzeitklasse für RiCS, montiert | B - up to 15 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite | 1000 |
| Passend für Gehäusetyp | VX / VX IT / TX CableNet |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 1.000 mm: = 1.000 mm Gehäusetyp: VX IT Gehäusetyp: TX CableNet |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX IT TX CableNet Breite: = 1.000 mm Tiefe: = 1.000 |
| Passend für Tiefe | 1000 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 9.9 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 9,9 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Kombination aus C-Profilschiene zur Kabelabfangung mit Kabelschellen und einer Kabelführungsschiene mit Hammerköpfen zur Kabelführung. Die Kabel können wahlweise mit Kabelschellen, Kabelbindern oder Klettverschlüssen an der Kombischiene befestigt und zugentlastet werden. |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Variantenunterscheidungsmerkmal | COL_PRODUCT_DIMENSIONS_GENERAL |
| Verpackungseinheit | 4 |
| Vorteile | Einbau sowohl auf der Außen- als auch Innenseite des Schrankrahmens möglich |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Kombischiene |
| WEEE-Nr. | 11161726 |
