Beschreibung

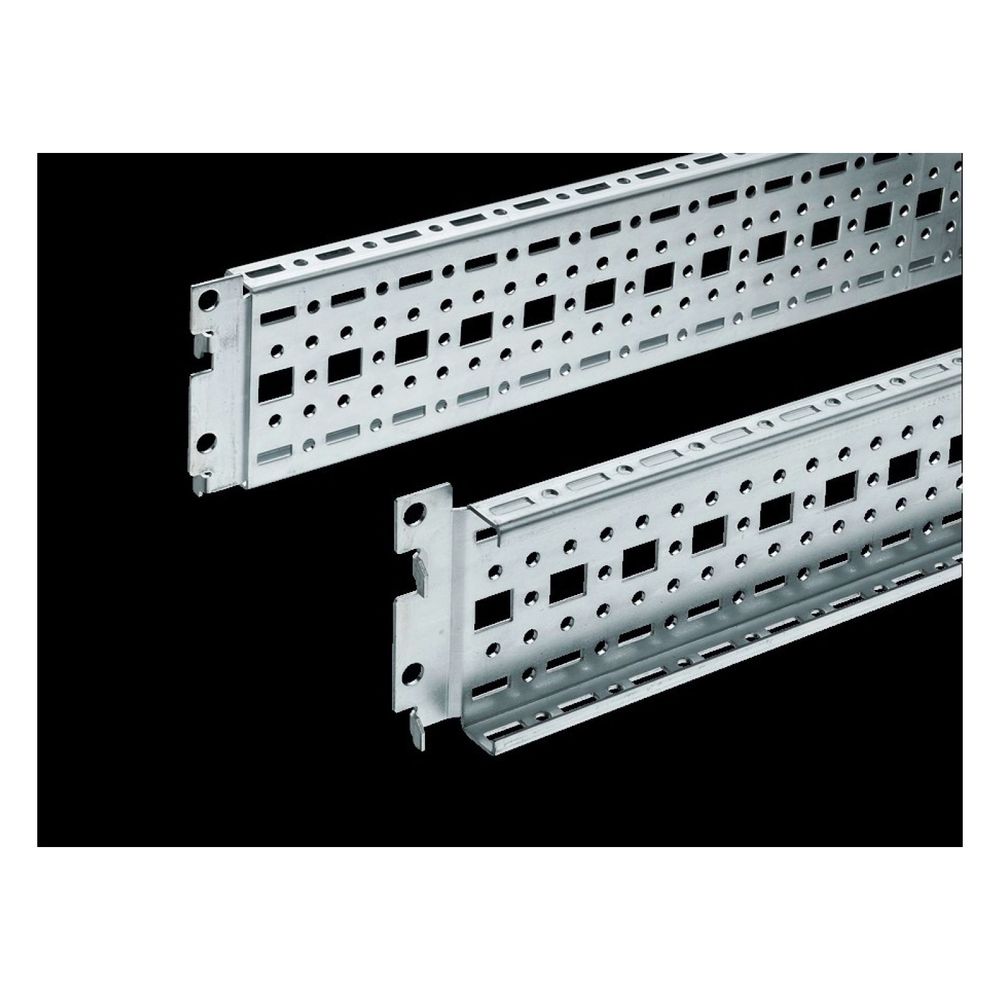

Rittal System-Chassis TS 8612.060, 590mm, Stahlblech, Verzinkt
Das System-Chassis aus verzinktem Stahlblech dient als stabile Basis für den universellen Gerüstaufbau oder die Teilmontage innerhalb der inneren Montageebene von Schaltschränken. Es ist für Gehäuse mit einer Breite oder Tiefe von 600 mm konzipiert und lässt sich durch das Einhängen in die Systemlochung sicher fixieren.
Flexible Montageoptionen
Die Konstruktion mit einem 17 x 73 mm Profil und fünf Lochreihen ermöglicht eine variable Positionierung von Komponenten. Das Chassis ist für verschiedene Gehäusetypen wie VX SE, TP, PC und IW geeignet. Neben dem universellen Gerüstaufbau unterstützt es den Einbau von Geräteböden, indem es als Einbausatz fungiert und einfach in das Schrankprofil eingehängt wird.
Robuste Konstruktion

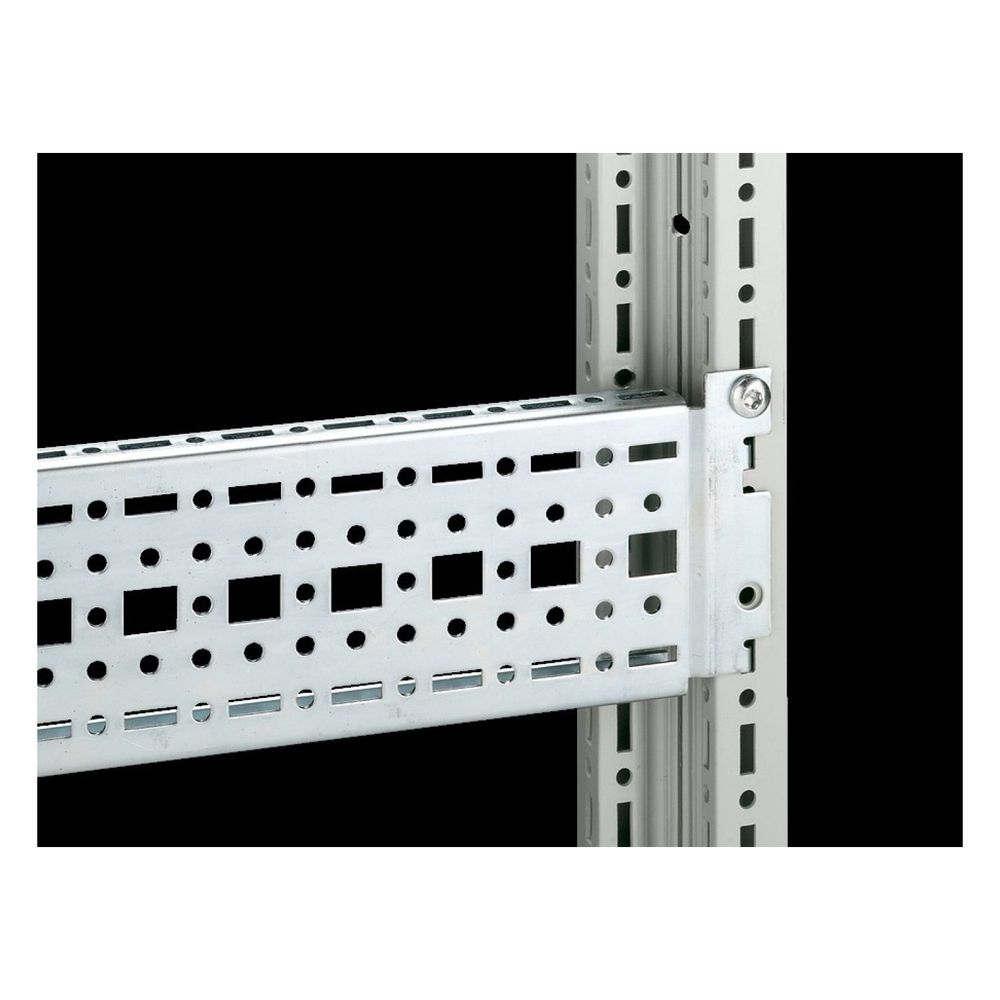

Durch die Fertigung aus verzinktem Stahlblech ist eine langlebige und belastbare Befestigungslösung für den Innenausbau sichergestellt. Die präzise Abstimmung auf die Gehäusemaße gewährleistet eine passgenaue Integration in die innere Montageebene, wobei die Montage je nach Gehäusetyp am vertikalen oder horizontalen Schrankprofil erfolgt.
Die Verwendung dieses System-Chassis optimiert den Innenausbau durch eine einfache und sichere Montage. Mit einer Länge von 590 mm ist das Chassis exakt auf Gehäuse mit einer Breite oder Tiefe von 600 mm abgestimmt. Die verzinkte Stahlausführung sorgt für eine dauerhafte Stabilität der montierten Einbauten.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Länge: 590 mm
- Höhe: 73 mm
- Geeignet für Gehäusebaubreite: 600 mm
- Passend für Gehäusetyp: VX SE, TP, PC, IW
Lieferumfang
- 4x System-Chassis
- Befestigungsschrauben
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Länge: 590 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8612060 |
| Ausführung | für die innere Montageebene |
| Ausführung (Produktebene) | für die innere Montageebene |
| Breite | 590 |
| Brillenflansch | Metall |
| EAN-13 | 4028177212091 |
| ECCN Code | NOT_RELEVANT |
| Einbaumöglichkeiten | Am vertikalen TS, VX SE Schrankprofil an der inneren Montageebene, umlaufend höhenversetzt / Am horizontalen VX SE Schrankprofil oben, in der Tiefe / In TP über Schiene für Innenausbau: in Breite, für innere Montageebene / Als Einbausatz für Geräteböden in TS, VX SE, einfach einhängen und sichern |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Chassis |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 600 |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 2.648 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 24004013 |
| Höhe | 73 |
| Infotext Keyuser - nur intern | Längenmaß für äußere Ebene ist 50 kleiner wie die für die innere Ebene. 04.06.2020: Anpassung zu HB36 PStrauch über TWelsch |
| Katalogseite in HB 36 | 992 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsschrauben |
| Länge | 590 |
| Material (Produktebene) | Stahlblech |
| Montagehinweis | Beim Einbau in TP wird die Schiene für Innenausbau benötigt |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite oder Tiefe | 600 |
| Passend für Gehäusetyp | VX SE / TP / PC / IW |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX SE Gehäusetyp: TP Gehäusetyp: PC Gehäusetyp: IW |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX SE TP PC IW Breite/Tiefe: 600 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 10.1 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 10,1 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Für universellen Gerüstaufbau oder Teilmontage. Einfach in die Lochung einhängen und sichern. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Verpackungseinheit | 4 |
| WEEE-Nr. | 11161726 |
