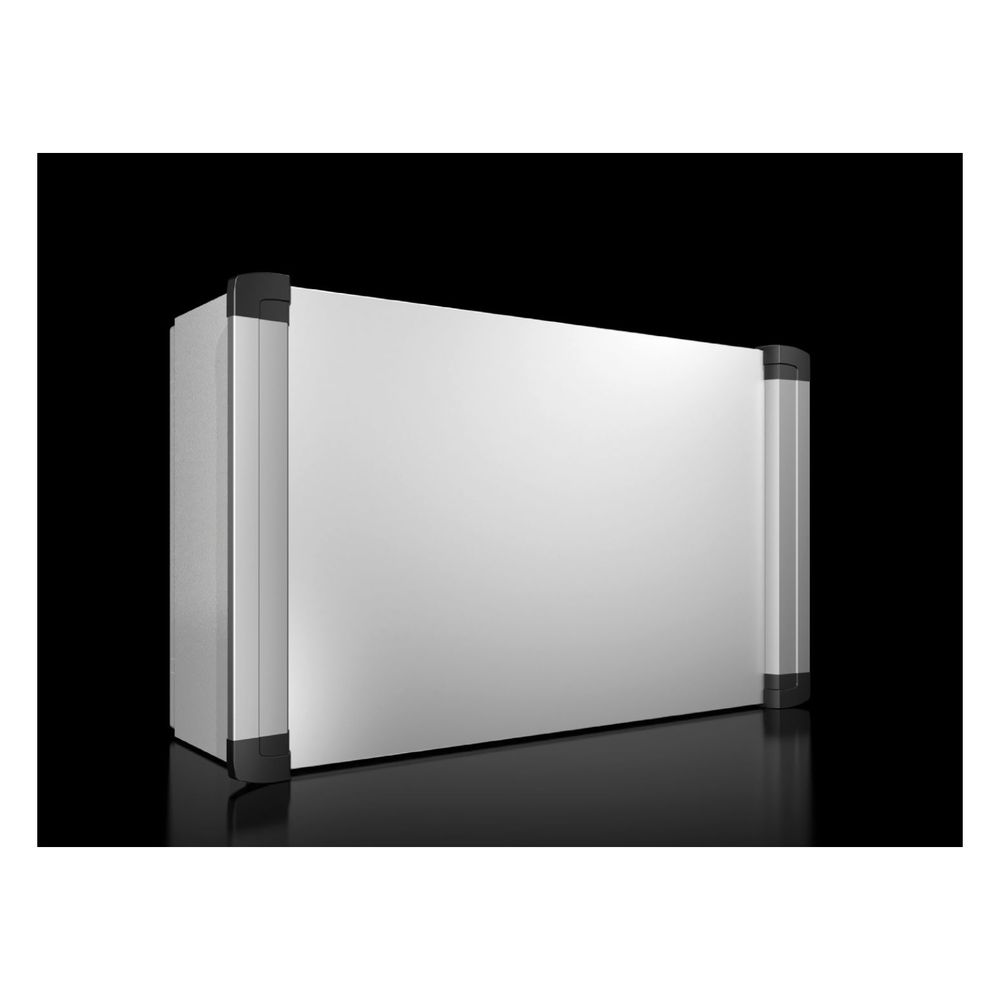

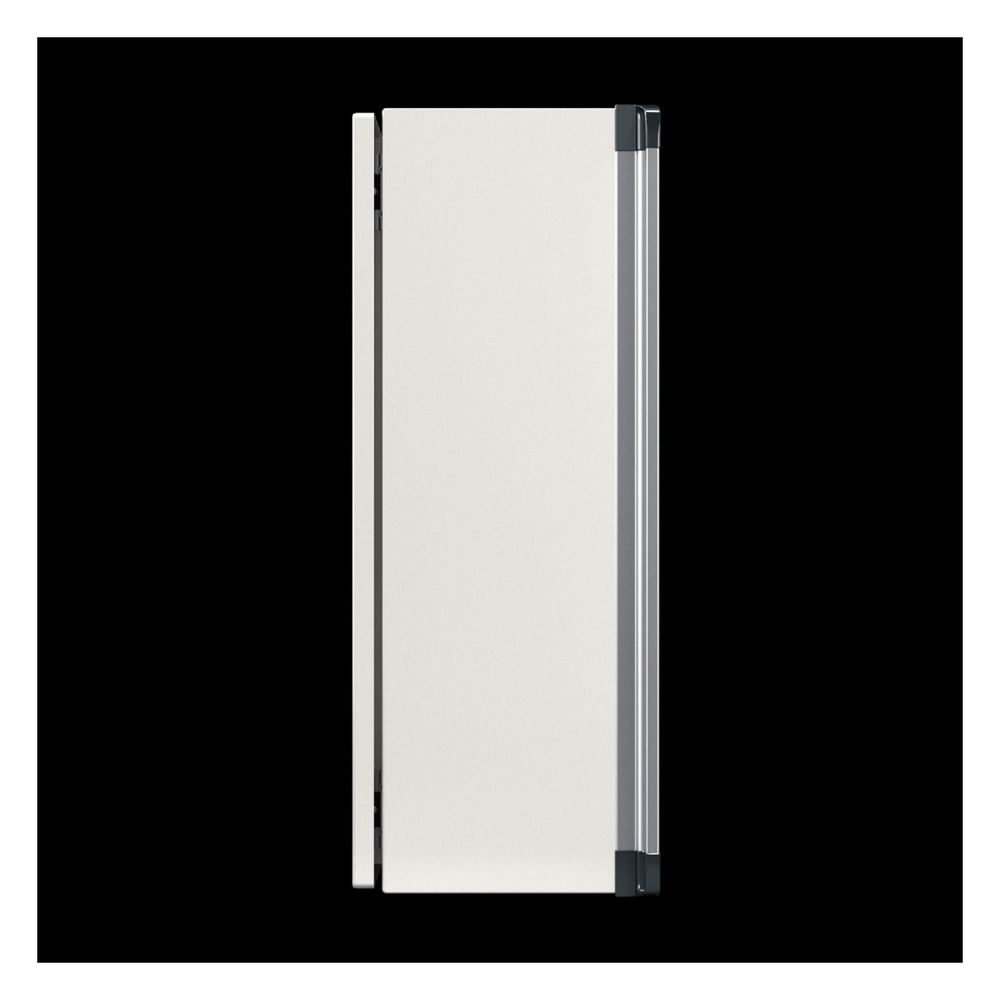

Rittal Bediengehäuse AX 6320.450, 500x500x210mm, Stahlblech, RAL 7035

Das Bediengehäuse der Serie AX von Rittal bietet eine robuste Lösung aus pulverbeschichtetem Stahlblech für industrielle Anwendungen. Mit Abmessungen von 500 x 500 x 210 mm und einem integrierten Tragarmanschluss ermöglicht es eine ergonomische Positionierung von Bedien- und Anzeigeelementen.

Robuste Konstruktion und Ergonomie

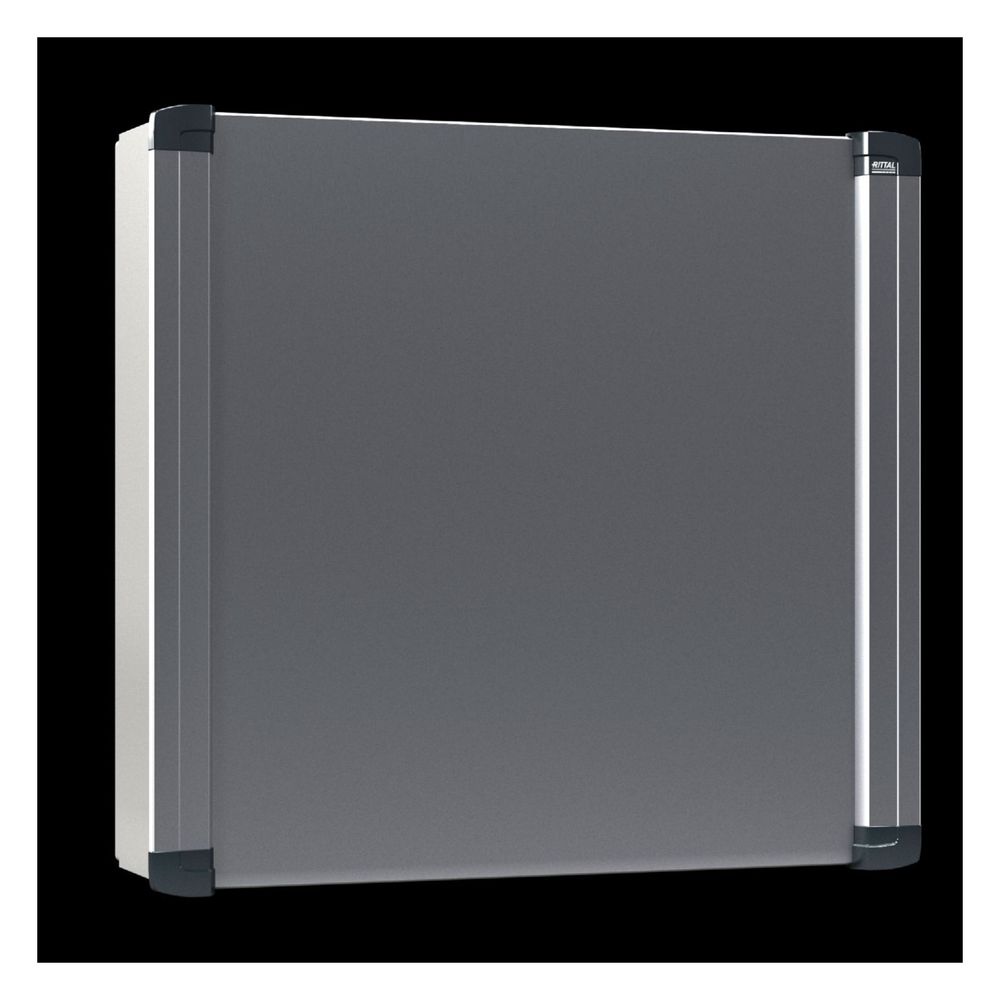

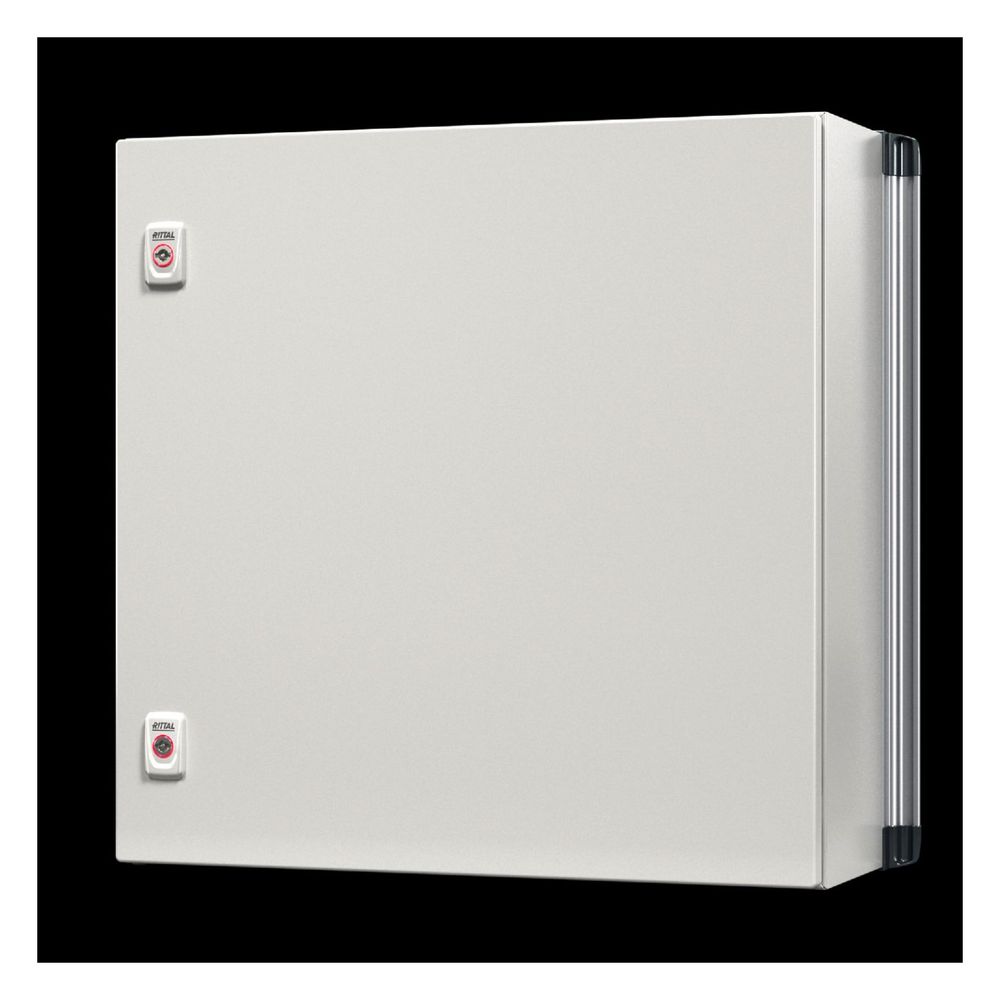

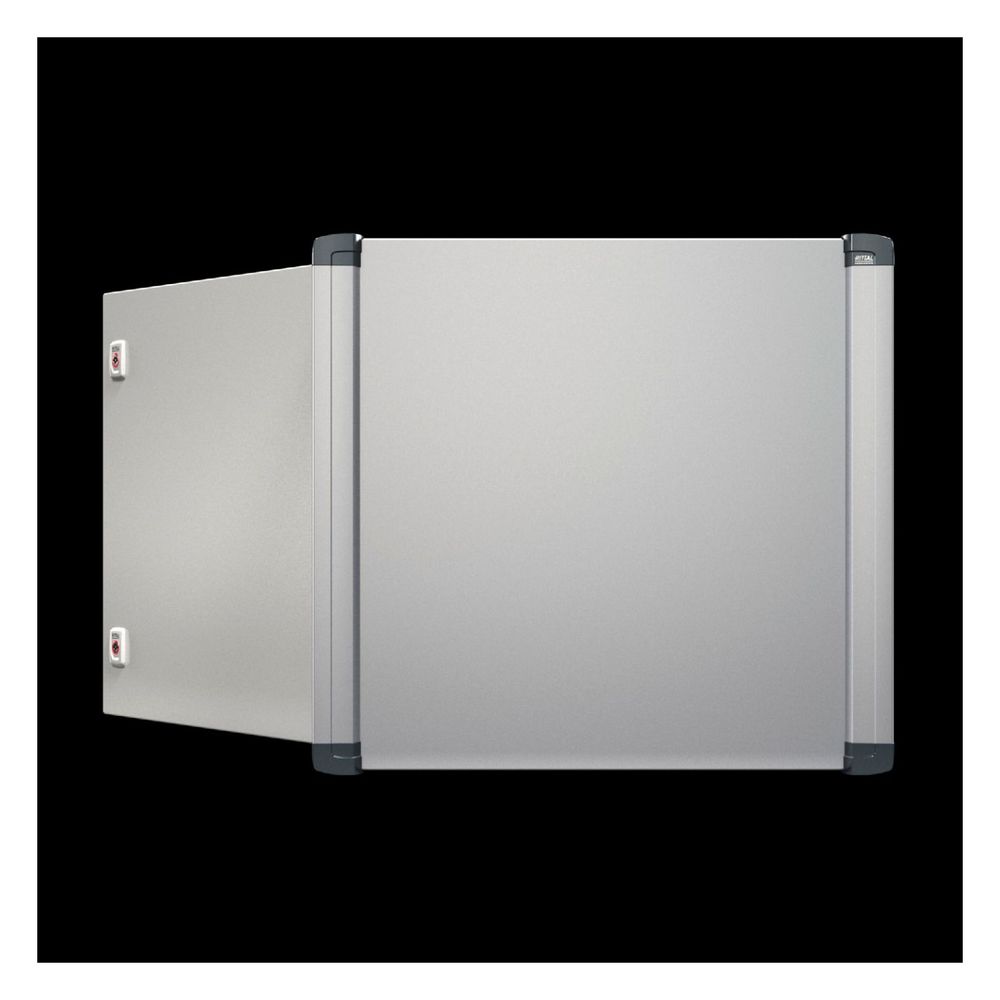

Das Gehäuse verfügt über eine Stoßfestigkeit gemäß IK08. Die Frontseite ist mit einer 3 mm starken Aluminiumplatte ausgestattet, die sich für individuelle Anpassungen leicht bearbeiten lässt. Seitliche Griffleisten in natur eloxierter Ausführung erleichtern die Handhabung, während der Servicezugang von der Rückseite einen schnellen Zugriff auf die installierten Komponenten ermöglicht.

Flexibilität bei der Montage

Die Ausführung ist für den Anschluss an Tragarmsysteme mit einem Durchmesser von 130 mm vorbereitet. Durch Drehen des Gehäuses lässt sich der Türanschlag sowie die Position des Tragarmanschlusses an die baulichen Gegebenheiten anpassen. Die Kabeleinführung kann wahlweise von oben oder unten erfolgen.

Das Bediengehäuse bietet Schutz gemäß IP 55 und NEMA 12, wodurch die Elektronik vor äußeren Einflüssen geschützt wird. Die Kombination aus dem stabilen Stahlblechgehäuse in RAL 7035 und der demontierbaren Frontplatte ermöglicht eine vielseitige Nutzung im Maschinen- und Anlagenbau. Die Systemlochung im Innenraum bietet eine solide Basis für eine effiziente Bedienoberfläche.

Technische Daten

• Breite: 500 mm
• Höhe: 500 mm
• Tiefe: 210 mm
• Material: Stahlblech
• Tragarmanschluss: 130 mm
• Schutzart: IP 55
• Schutzart NEMA: 12
• Stoßfestigkeit: IK08
• Gewicht: 13 kg

Lieferumfang

• 1x Bediengehäuse mit Ausbruch und Verstärkung für Tragarmanschluss
• 1x Aluminium-Frontplatte
• 1x Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
