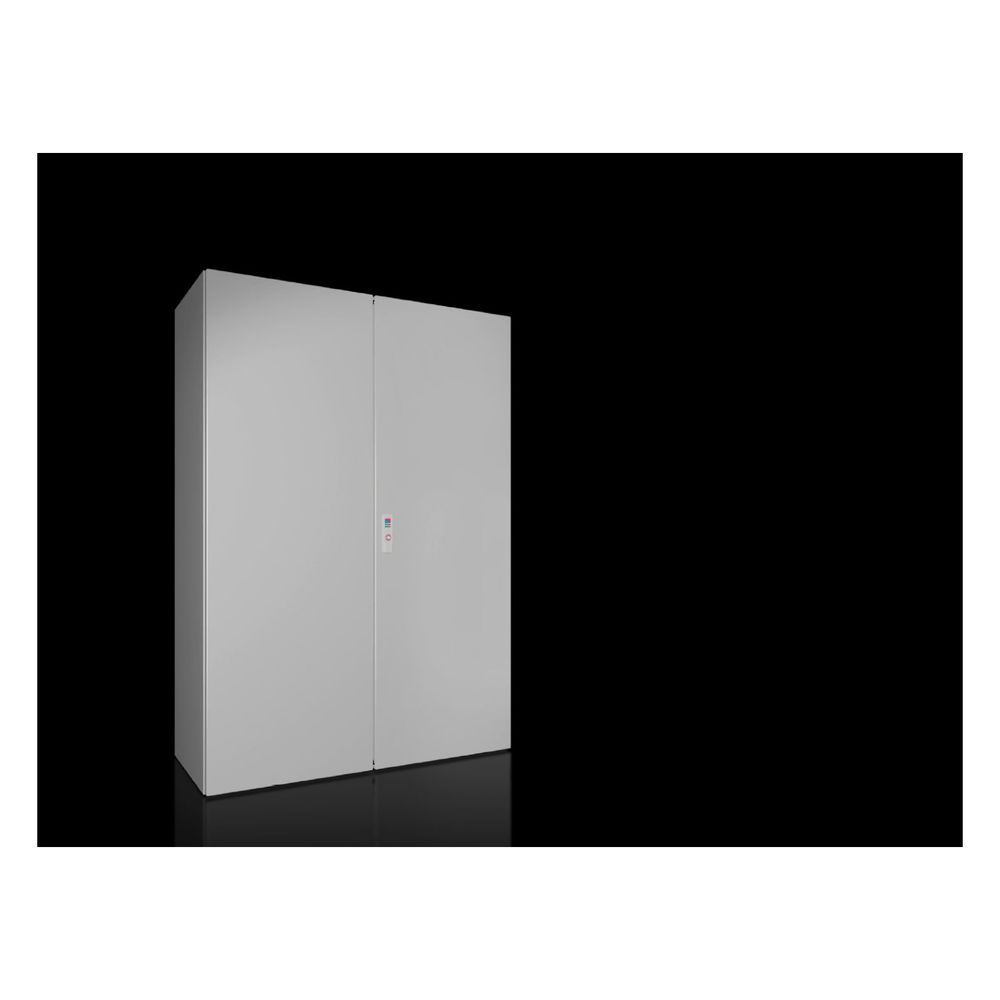

Rittal Kompakt-Schaltschrank AX 1115.000, 1000x1400x400mm, Stahlblech, RAL 7035
Der Rittal AX Kompakt-Schaltschrank bietet eine robuste Stahlblechkonstruktion für anspruchsvolle industrielle Anwendungen. Mit Abmessungen von 1.000 x 1.400 x 400 mm und der Schutzart IP 55 eignet sich das Gehäuse für den geschützten Einbau elektrischer Komponenten. Das System zeichnet sich durch eine hohe Flexibilität bei der Montage und eine langlebige Oberflächenbeschichtung aus.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem gekanteten und geschweißten Stahlblechkorpus, der durch eine dreifache Oberflächenbehandlung – bestehend aus nanokeramischer Beschichtung, Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035 – gegen Korrosion und chemische Einflüsse geschützt ist. Die zweitürige Ausführung verfügt über eine umlaufend eingeschäumte PU-Dichtung, die in Kombination mit dem 3-Punkt-Verschluss-System die Schutzart IP 55 sowie NEMA 12 sicherstellt. Die Stoßfestigkeit entspricht der Klasse IK10.
Flexibler Innenausbau
Die Innenseite ist mit einem 25 mm-System-Raster ausgestattet, das durch eingeprägte Gehäusenocken eine einfache Montage von Systemzubehör ohne Bohren ermöglicht. Die beiliegende Montageplatte aus verzinktem Stahlblech bietet mit ihrer Schlüssellochung und dem Maßaufdruck eine effiziente Basis für den Aufbau. Türlochleisten an beiden Türen schaffen zusätzliche Montageflächen für Komponenten.
Der Schaltschrank überzeugt durch hohe Stabilität und eine durchdachte Systematik, die eine schnelle Konfiguration und Nachrüstung ermöglicht. Dank internationaler Approbationen wie UL und cUL ist das Gehäuse vielseitig einsetzbar. Die Kombination aus verzinkter Montageplatte, sicherem 3-Punkt-Verschluss und widerstandsfähiger Pulverbeschichtung sorgt für eine zuverlässige Unterbringung der elektrischen Ausrüstung.
Technische Daten
- Breite: 1000 mm
- Höhe: 1400 mm
- Tiefe: 400 mm
- Schutzart: IP 55
- Schutzart NEMA: NEMA 1 / NEMA 12
- Stoßfestigkeit: IK10
- Material Gehäuse: Stahlblech
- Abmessung Montageplatte: 945 mm x 1375 mm
- Materialstärke Gehäuse: 1.5 mm
- Materialstärke Tür: 2 mm
Lieferumfang
- 1x Gehäuse mit zwei Türen
- 1x Montageplatte
- 2x Flanschplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 945 mm x 1.375 |
| Abmessungen allgemein | Breite: 1.000 mm Höhe: 1.400 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1115000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 1000 |
| Breite Montageplatte | 945 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813083 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 6 Anzahl: 2 |
| Flanschplattengröße | 6 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 94.5 |
| Höhe | 1400 |
| Höhe Montageplatte | 1375 |
| Infotext Keyuser - nur intern | 09.04.2019 (Abstimmung Müller,Otterbach,Strauch) 400 tiefe AX Gehäuse (CM Größe) Verfügbarkeit neu: 01/2020 gilt für alle Portfolios |
| Katalogseite in HB 36 | 91 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 300.41 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 300,41 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
