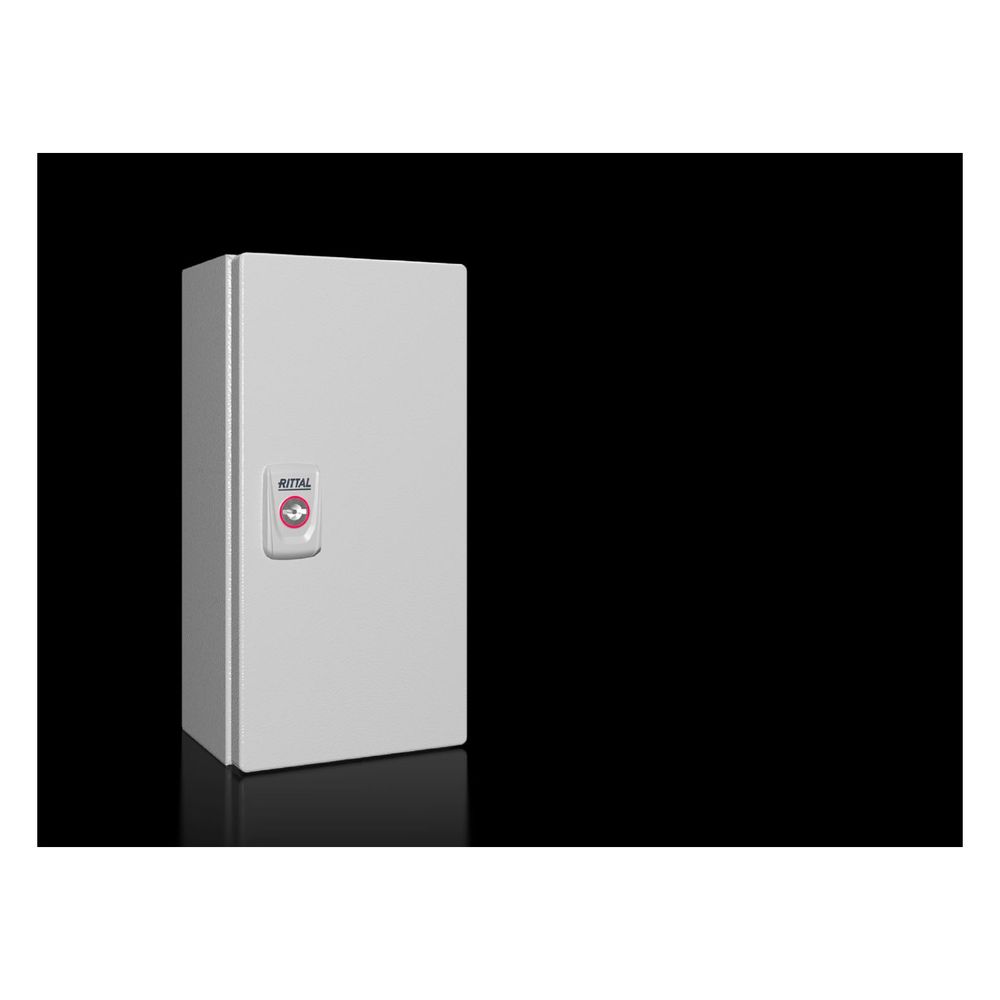

Rittal E-Box KX 1548.000, 150x300x120mm, Stahlblech, RAL 7035
Das Kleingehäuse KX von Rittal dient als robuste E-Box für den Schutz elektrischer Komponenten. Mit der Schutzart IP66 und einer Schlagfestigkeit von IK08 eignet sich das Stahlblechgehäuse für anspruchsvolle industrielle Umgebungen. Die Konstruktion zeichnet sich durch eine hohe Montagefreundlichkeit und eine widerstandsfähige, pulverbeschichtete Oberfläche in RAL 7035 aus.
Konstruktion und Schutz
Der Korpus besteht aus einem einteilig gekanteten und geschweißten Stahlblech. Eine umlaufende Schutzrinne an der Türöffnung sowie eine eingeschäumte PU-Dichtung gewährleisten die hohe Schutzart. Die Oberfläche durchläuft eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung, was eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel sicherstellt.
Montage und Ausstattung
Die E-Box verfügt über eine verzinkte Montageplatte und eine rechts scharnierte Tür, die mit einem Vorreiberverschluss inklusive 3 mm Doppelbart-Einsatz gesichert ist. Für eine schnelle Erdung sind Schutzleiteranschlüsse sowohl im Gehäuse als auch über U-Winkel in der Tür integriert. Die Rückwand ist mit Durchzügen für Wandbefestigungshalter ausgestattet, was die Installation an vertikalen Flächen erleichtert. Ein gedruckter QR-Code auf Korpus und Tür ermöglicht eine einfache Nachverfolgbarkeit und den Abruf technischer Informationen.
Das Kleingehäuse KX bietet mit seinen kompakten Abmessungen von 150 x 300 x 120 mm eine effiziente Lösung für den Schutz elektrischer Betriebsmittel. Durch die Kombination aus robuster Stahlblechkonstruktion, IP66-Schutzart und der widerstandsfähigen Pulverbeschichtung eignet sich das Gehäuse ideal für industrielle Anwendungen. Die mitgelieferte Montageplatte und die durchdachten Erdungsmöglichkeiten ermöglichen eine zügige Inbetriebnahme und eine hohe Flexibilität bei der internen Bestückung.
Technische Daten
- Breite: 150 mm
- Höhe: 300 mm
- Tiefe: 120 mm
- Abmessung Montageplatte: 125 mm x 285 mm
- Schutzart: IP66
- Schlagfestigkeit: IK08
- Material Gehäuse: Stahlblech
- Farbe: RAL 7035
- Anzahl Türen: 1
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
- 1x 180°-Scharnier
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 125 mm x 285 |
| Abmessungen allgemein | Breite: 150 mm Höhe: 300 mm Tiefe: 120 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1548000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Beschreibung Verschluss | Anzahl Verschlüsse: 1 |
| Bodenstehendes Wandmodell | Nein |
| Breite | 150 |
| Breite Montageplatte | 125 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177816503 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | sonstige |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 2.93 |
| Höhe | 300 |
| Höhe Montageplatte | 285 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK08 erweitert. Info von R.Hartmann, 24.06.2020 PStrauch über TWelsch Status auf Aktive (auf P Ebene) war weg. Report nicht umgestellt, NT 21.10.20: Ergänz. um Anzahl Verschluss+180° Lieferumfang /Pstrauch |
| Katalogseite in HB 36 | 66 |
| Lieferumfang (Produktebene) | Gehäuse mit Tür / Montageplatte / Vorreiberverschluss mit 3 mm Doppelbart-Einsatz / 180°-Scharnier |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.25 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 29.56 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 29,56 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Das Kleingehäuse KX, E-Box KX, Stahlblech bietet einen hohen Montagekomfort sowie Flexibilität bei Auswahl der Verschluss-Systeme. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 120 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | KX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
