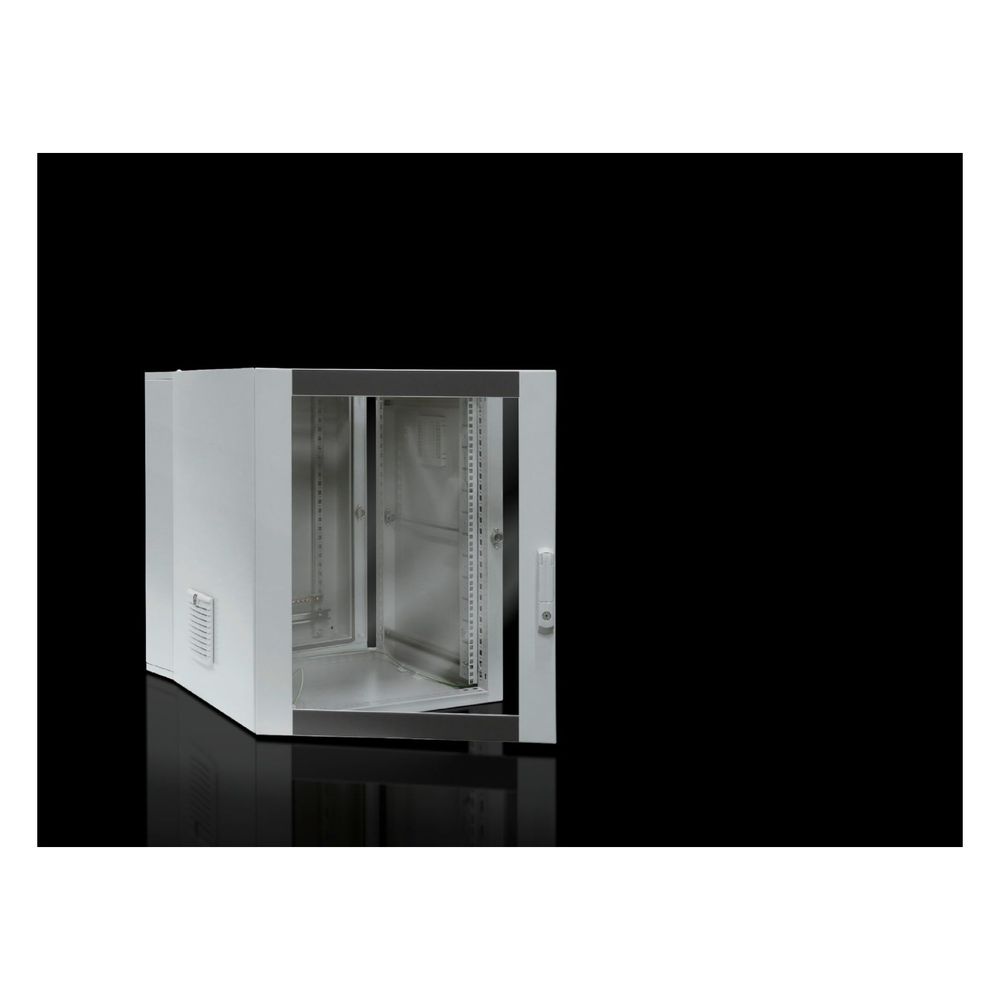

Rittal Wandgehäuse EL 7715535 3-teilig, 600x746x673mm 15HE, Stahlblech, RAL 7035/7015
Das dreiteilige Wandgehäuse von Rittal bietet mit 15 HE eine robuste Lösung für die Unterbringung von IT-Komponenten. Durch das schwenkbare Design ist eine optimale Zugänglichkeit zu den verbauten Geräten sichergestellt. Das Gehäuse ist vormontiert und zeichnet sich durch eine hohe Flexibilität bei der 19-Zoll-Befestigungsebene aus.
Konstruktion und Flexibilität
Das Gehäuse besteht aus einem Wandteil, einem Schwenkteil sowie einer Design-Sichttür aus Einscheiben-Sicherheitsglas. Die 19-Zoll-Profilschienen im Inneren sind stufenlos tiefenverstellbar, was eine individuelle Anpassung an die jeweilige Hardware ermöglicht. Zur Kabelabfangung dient eine waagerecht montierte C-Profilschiene im Wandelement. Die passive Belüftung wird durch seitliche Austrittsfilter unterstützt, wobei das System zudem für die Aufnahme eines aktiven Lüftererweiterungssatzes vorbereitet ist.
Schutz und Sicherheit
Die Konstruktion aus 1,5 mm starkem Stahlblech ist pulverbeschichtet und erreicht bei Verwendung geschlossener Flanschplatten oben und unten die Schutzart IP 54. Die Schlagfestigkeit entspricht der Klasse IK08. Für die Sicherheit sorgt eine integrierte Sicherheitsschließung mit Doppelbart-Einsatz. Eine sternpunktförmige Erdungsschiene ist bereits verbaut, um den notwendigen Potentialausgleich innerhalb des Gehäuses zu gewährleisten.
Das Wandgehäuse kombiniert eine hohe statische Belastbarkeit von 750 N mit einer durchdachten Kabelführung durch Bürstenleisten und Flanschplatten. Mit seinen kompakten Außenmaßen von 600 x 746 x 673 mm eignet es sich ideal für professionelle Netzwerkinstallationen, bei denen ein schneller Zugriff auf die Komponenten bei gleichzeitigem Schutz vor äußeren Einflüssen gefordert ist.
Technische Daten
- Breite: 600 mm
- Höhe: 746 mm
- Tiefe: 673 mm
- Einbauhöhe: 15 HE
- Schutzart: IP 54
- Stoßfestigkeit: IK08
- Belastbarkeit Schwenkteil: 750 N
- Material: Stahlblech / Einscheiben-Sicherheitsglas
- Farbe: RAL 7035 / 7015
Lieferumfang
- 1x Wandgehäuse
- 1x Schaltschrank-Schlüssel Doppelbart Nr. 5
- 4x Wandbefestigungshalter 10 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 600 mm Höhe: 746 mm Tiefe: 673 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Lieferumfang (Variantenebene) | 4 / 1 / 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-7715535 |
| Ausführung | Wandgehäuse IT vormontiert mit Profilschienen, tiefenvariabel |
| Ausführung (Produktebene) | Wandgehäuse IT / vormontiert mit Profilschienen, tiefenvariabel |
| Ausführung 19"-Ebenen | EV009329 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Branchentext - Überschrift | Netzwerk-Wandverteiler |
| Branchentext - Überschrift 2 | Wandgehäuse mit 19"-Befestigungsebene |
| Breite | 600 |
| Brillenflansch | Stahl |
| Color (Product level) | Wand- und Schwenkteil: RAL 7035 / Sichttür: RAL 7035/7015 (schiefergrau) |
| EAN-13 | 4028177551022 |
| ECCN Code | NOT_RELEVANT |
| Einbauhöhe in HE | 15 |
| Einbautiefe | 620 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | IT-Gehäuse |
| Farbe | grau |
| Filter Kabeleinführung | Bürstenleiste / Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von oben / Von unten / Von oben und unten |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 48 |
| Grundfarbe | RAL 7035 |
| Höhe | 746 |
| Katalogseite in HB 36 | 715 |
| Lichte Abmessungen | Lichte Breite: 502 mm Lichte Höhe: 683 |
| Lichte Breite | 502 |
| Lichte Höhe | 683 |
| Lieferumfang (Produktebene) | Wandteil mit Flanschplatte oben geschlossen und Bürstenleiste unten, zwei Montageschienen, senkrecht und C-Profilschiene, waagrecht, zur Kabelabfangung / Schwenkteil mit 25 mm-Lochraster im Front- und Rückrahmen, zwei 19"-Profilschienen, vorne, stufenlos tiefenvariabel und seitlichen Austrittsfiltern links und rechts / Erdungsschiene mit sternpunktförmiger Erdung / Design-Sichttür / 1 Schaltschrank-Schlüssel Doppelbart Nr. 5 |
| Lieferumfang (Variantenebene) | Wandbefestigungshalter 10 mm, verstärkt / Mini-Komfortgriff für Verschluss-Einsätze / Sicherheitsschließung 3524 E |
| Mastbefestigung | Nein |
| Material (Produktebene) | Wand- und Schwenkteil: Stahlblech, 1,5 mm / Sichtscheibe: Einscheiben-Sicherheitsglas, 3 |
| Material für Filterfunktion | Stahlblech |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Ja |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Pulverbeschichtet |
| Oberfläche (Produktebene) | Pulverbeschichtet |
| Produktbeschreibung (Description Temporary) | Wandgehäuse mit optimaler Zugänglichkeit durch Schwenkteil. |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 54 in Verbindung mit Flanschplatte geschlossen oben und unten |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 673 |
| Tiefe Schwenkteil | 516 |
| Tiefe Wandteil | 135 |
| Verpackungseinheit | 1 |
| Werkstoffgüte | sonstige |
| Zulässige statische Belastbarkeit je scharniertem Bauteil max | 750 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Wandgehäuse EL |
| WEEE-Nr. | 11161726 |
