Beschreibung

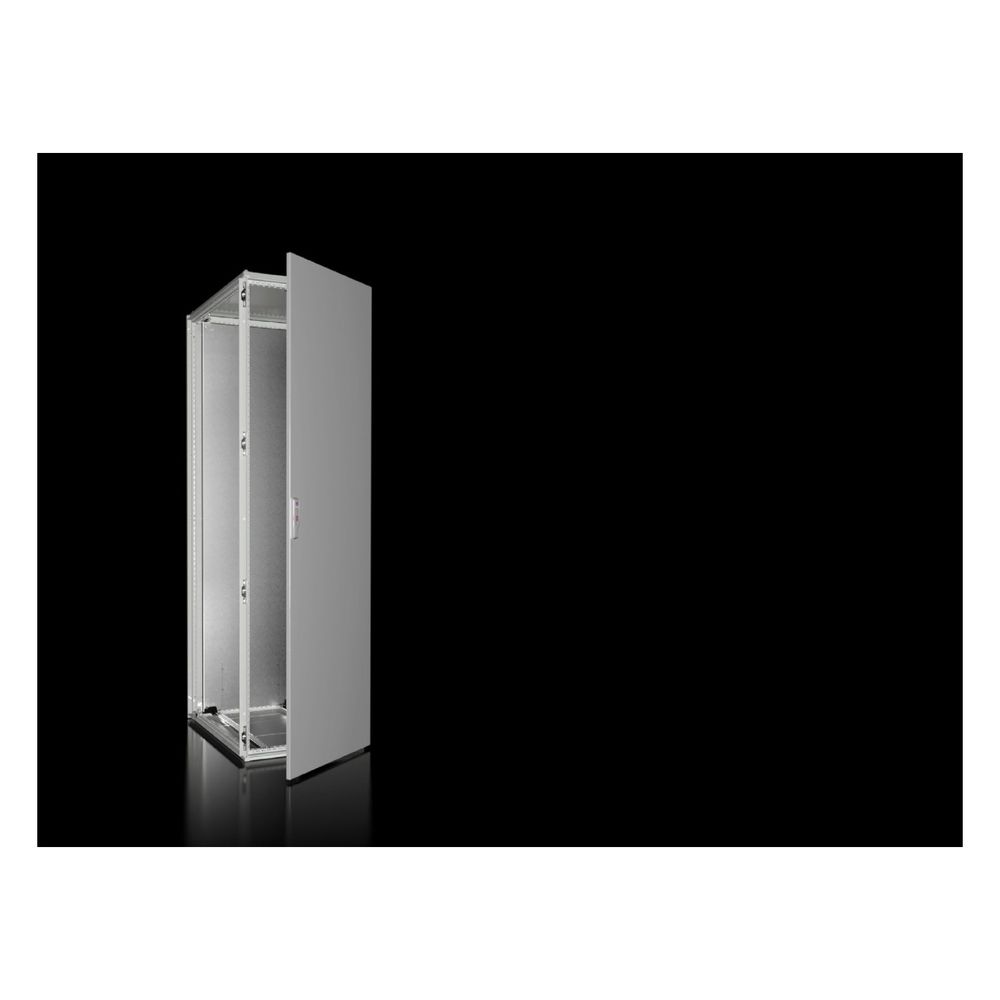

Rittal Anreih-Schranksystem VX25 VX 8608.000, 600x2.000x800mm, Stahlblech, RAL 7035
Das Anreih-Schranksystem VX von Rittal bietet eine robuste Systemplattform für anspruchsvolle Anwendungen im Schaltschrankbau. Mit einer symmetrischen Profilrahmenkonstruktion aus Stahlblech ermöglicht das eintürige Gehäuse eine effiziente Konfiguration und hohe Raumeffizienz. Dank der Schutzart IP55 und der Stoßfestigkeit IK10 eignet sich das System für den zuverlässigen Schutz elektrischer Komponenten in industriellen Umgebungen.
Systemaufbau und Flexibilität
Die Basis bildet ein geschlossenes Hohlprofil mit einem 25-mm-Maßraster, das eine direkte Montagemöglichkeit von innen und außen bietet. Die tiefenverstellbare Montageplatte sowie die nach allen Seiten anreihbare Konstruktion erlauben eine flexible Anpassung an spezifische Projektanforderungen. Ein automatischer Potenzialausgleich zwischen den Flachteilen und dem Rahmen ist konstruktiv sichergestellt.
Robuste Ausführung
Die Oberflächenbehandlung umfasst eine nanokeramische Beschichtung sowie eine Elektrophorese-Tauchgrundierung, ergänzt durch eine außenliegende Pulverbeschichtung in RAL 7035. Diese dreifache Behandlung sorgt für eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel. Die Tür ist mit einem vierfachen Stangenverschluss ausgestattet und bietet einen Öffnungswinkel von 130 Grad.
Das Schranksystem überzeugt durch seine hohe Belastbarkeit von bis zu 15.000 N und die durchgängige Kompatibilität innerhalb der VX25-Plattform. Die Kombination aus präziser Fertigung, einfacher Projektierung und der robusten Stahlblechkonstruktion macht dieses Gehäuse zur idealen Wahl für effiziente und langlebige Schaltschranklösungen.
Technische Daten
- Breite: 600 mm
- Höhe: 2.000 mm
- Tiefe: 800 mm
- Schutzart: IP55
- Stoßfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Belastbarkeit: 15.000 N
- Montageplatte (B x H): 499 mm x 1.896 mm
Lieferumfang
- 1x Schrankgerüst
- 1x Tür
- 1x Dachblech
- 1x Rückwand
- 3x Bodenbleche
- 1x Montageplatte
- 2x Montageschienen 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 499 mm x 1.896 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 2.000 mm Tiefe: 800 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8608000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 600 |
| Breite Montageplatte | 499 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813748 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 106 |
| Höhe | 2000 |
| Höhe Montageplatte | 1896 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 126 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 295.42 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 295,42 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 800 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
