Beschreibung

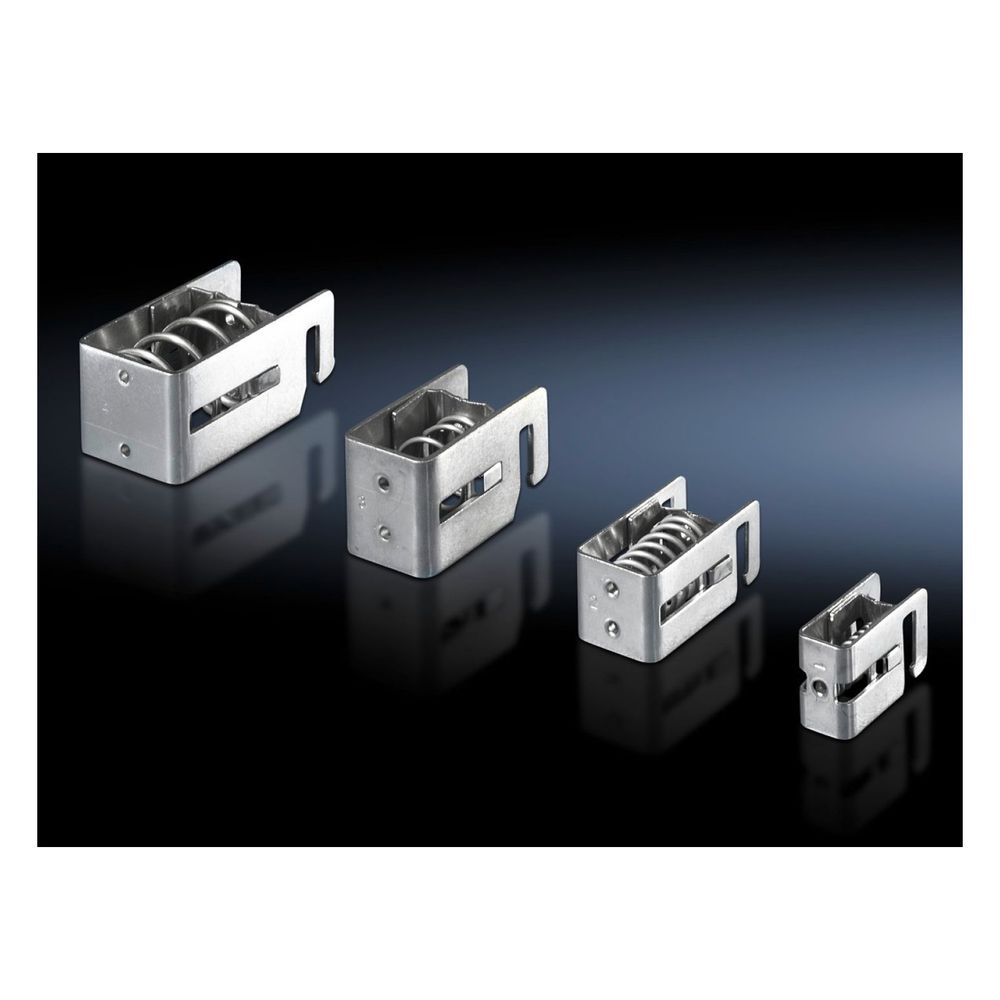

Rittal EMV-Schirmbügel SZ 2388.100, 3-10mm, Stahlblech, Verzinkt
Diese EMV-Schirmbügel ermöglichen eine effiziente Kontaktierung von Kabelschirmen in Schaltschrankanwendungen. Die aus verzinktem Stahlblech gefertigten Komponenten sind für einen Schirmdurchmesser von 3 bis 10 mm ausgelegt.
Werkzeuglose Montage
Die Installation erfolgt durch einfaches Drücken des Bügels gegen den Kabelschirm und anschließendes Einhaken auf der Schiene. Eine integrierte Feder gleicht Durchmesseränderungen des Kabels aus und sorgt für einen konstanten Anpressdruck, was eine prozesssichere Schirmkontaktierung unterstützt.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Schirmdurchmesser min: 3 mm
- Schirmdurchmesser max: 10 mm
Die Schirmbügel bieten eine robuste Lösung für die Kabelführung und EMV-gerechte Installation. Durch den flexiblen Klemmbereich von 3 bis 10 mm decken sie verschiedene Kabelquerschnitte ab und unterstützen eine schnelle Montage im Schaltschrankbau.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2388100 |
| Ausführung des elektrischen Anschlusses | sonstige |
| EAN-13 | 4028177318236 |
| ECCN Code | NOT_RELEVANT |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Kabelführung |
| Für Schirmdurchmesser max | 10 |
| Für Schirmdurchmesser min | 3 |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 0.12 |
| Katalogseite in HB 36 | 1029 |
| Material (Produktebene) | Stahlblech |
| Montageart | sonstige |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 0.5 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 0,5 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Schnellmontage ohne Werkzeug: EMV-Schirmbügel gegen Kabelschirm drücken und auf der Schiene einhaken. Durchmesseränderungen werden durch die Feder der EMV-Schirmbügel vollständig ausgeglichen. |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Verpackungseinheit | 10 |
| WEEE-Nr. | 11161726 |
