Beschreibung

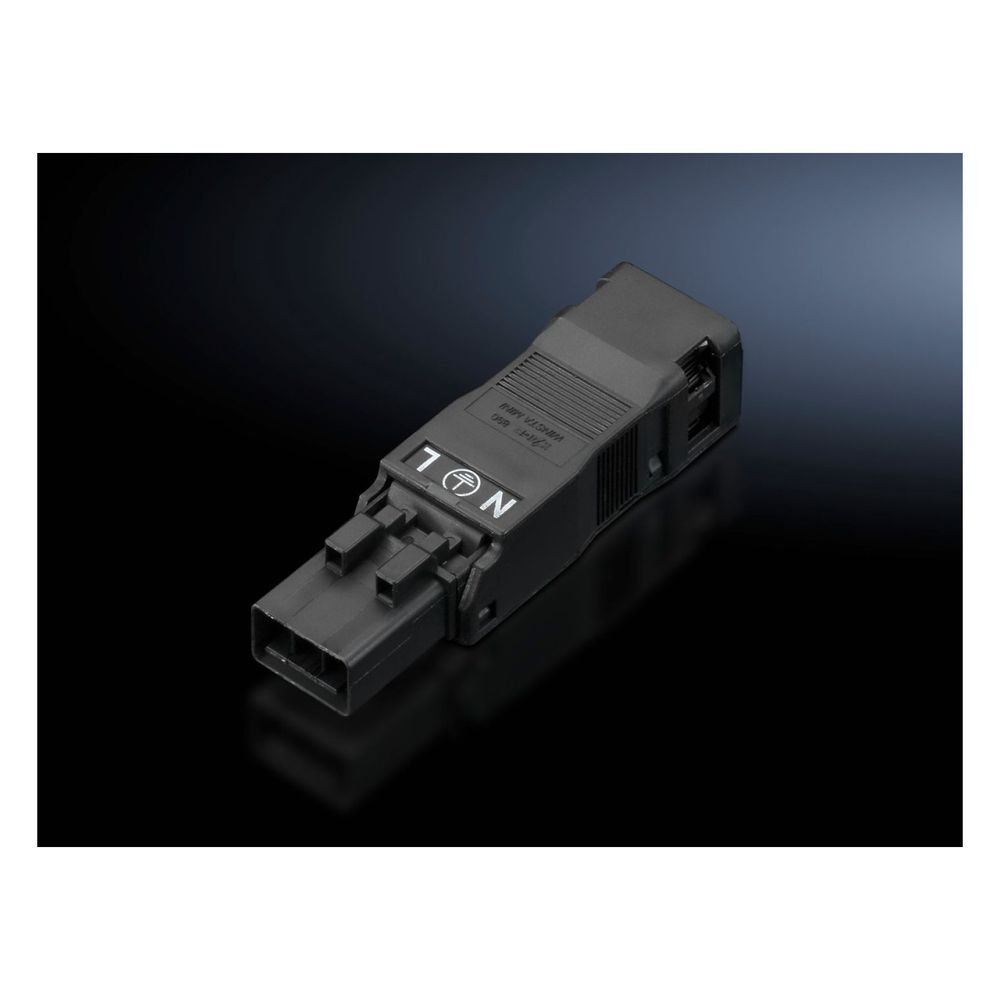

Rittal Stecker für Durchgangsverdrahtung, 3-polig, 100-240V, 14x17,9x63,6mm
Dieser 3-polige Stecker von Rittal dient der Durchgangsverdrahtung und ermöglicht die individuelle Konfektionierung von Anschlussleitungen. Er ist für einen Bemessungsbetriebsspannungsbereich von 100 V bis 240 V ausgelegt und findet vorwiegend Anwendung in der Anschlusstechnik für Beleuchtungssysteme.
Flexibler Anschluss von Rundleitern
Die Komponente ist für den Einsatz mit Rundleitern konzipiert. Eindrähtige Leiter können in einem Querschnittsbereich von 0,25 mm² bis 1,5 mm² verarbeitet werden, während mehrdrähtige Leiter einen Bereich von 0,25 mm² bis 1 mm² abdecken. Die Aufnahme für Kabeldurchmesser zwischen 4,5 mm und 10 mm sorgt für eine sichere Leitungsführung.
Kompakte Bauform
Mit Abmessungen von 17,9 mm Breite, 14 mm Höhe und 63,6 mm Tiefe lässt sich das Anschlusselement platzsparend in Schaltschränke integrieren. Die Ausführung ist für den professionellen Einsatz optimiert und verfügt über eine UL-Approbation.
Technische Daten
- Ausführung: 3-polig
- Bemessungsbetriebsspannung: 100 - 240 V
- Leiterquerschnitt eindrähtig: 0,25 - 1,5 mm²
- Leiterquerschnitt mehrdrähtig: 0,25 - 1 mm²
- Kabeldurchmesser: 4,5 - 10 mm
- Breite: 17,9 mm
- Höhe: 14 mm
- Tiefe: 63,6 mm
Der Stecker bietet eine zuverlässige Lösung für die individuelle Konfektionierung von Anschlussleitungen im Spannungsbereich von 100 V bis 240 V. Durch die Unterstützung verschiedener Leiterquerschnitte und die kompakte Bauweise eignet sich das Zubehör ideal für eine effiziente Durchgangsverdrahtung in der Schaltschranktechnik.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 17,9 mm Höhe: 14 mm Tiefe: 63,6 |
| Anschluss von Rundleitern, eindrähtig | AWG 16 - AWG 22 |
| Anschluss von Rundleitern, mehrdrähtig | AWG 18 - AWG 22 |
| Anschluss von Rundleitern, mehrdrähtig AWG | AWG 18 - AWG 22 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2500630 |
| Ausführung | Stecker, 3-polig |
| Ausführung (Produktebene) | Stecker, 3-polig |
| Bemessungsbetriebsspannung | 100 V - 240 |
| Bemessungsbetriebsspannung für FactFinder Filter | 100 / 110 / 115 / 120 / 127 / 200 / 220 / 230 / 240 |
| Breite | 17.9 |
| EAN-13 | 4028177918764 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Für Durchmesser max | 10 |
| Für Durchmesser min | 4.5 |
| Für Kabel-Ø | 4,5 - 10 |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 0.075 |
| Höhe | 14 |
| Katalogseite in HB 36 | 1023 |
| Nenn-Querschnitt | 1.5 |
| Produktbeschreibung (Description Temporary) | Buchsen und Stecker zur individuellen Konfektionierung von Anschlussleitungen. |
| Querschnitt Rundleiter eindrähtig AWG max | AWG 22 |
| Querschnitt Rundleiter eindrähtig AWG min | AWG 16 |
| Querschnitt Rundleiter eindrähtig max | 1.5 |
| Querschnitt Rundleiter eindrähtig min | 0.25 |
| Querschnitt Rundleiter mehrdrähtig AWG max | AWG 22 |
| Querschnitt Rundleiter mehrdrähtig AWG min | AWG 18 |
| Querschnitt Rundleiter mehrdrähtig max | 1 |
| Querschnitt Rundleiter mehrdrähtig min | 0.25 |
| REACH - Deklarationspflichtig | Nein |
| Tiefe | 63.6 |
| Verpackungseinheit | 5 |
| WEEE-Nr. | 11161726 |
