Beschreibung

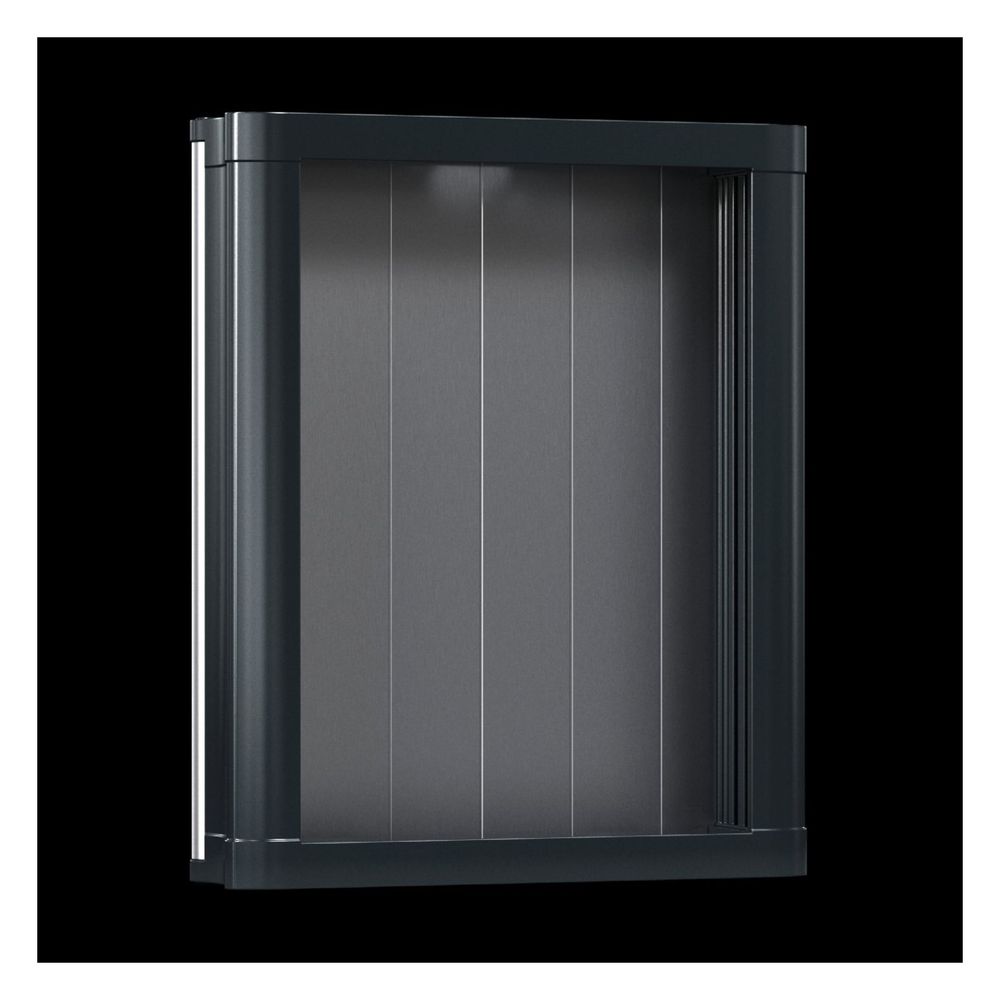

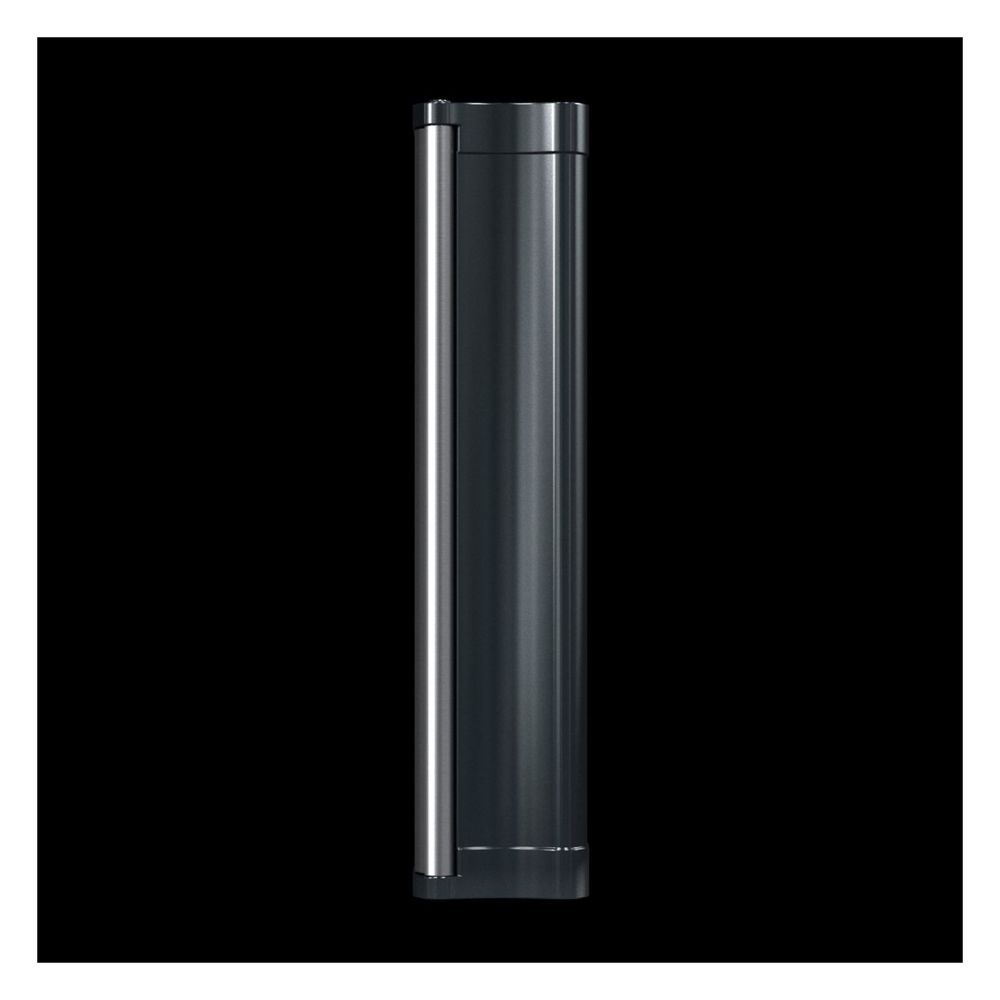

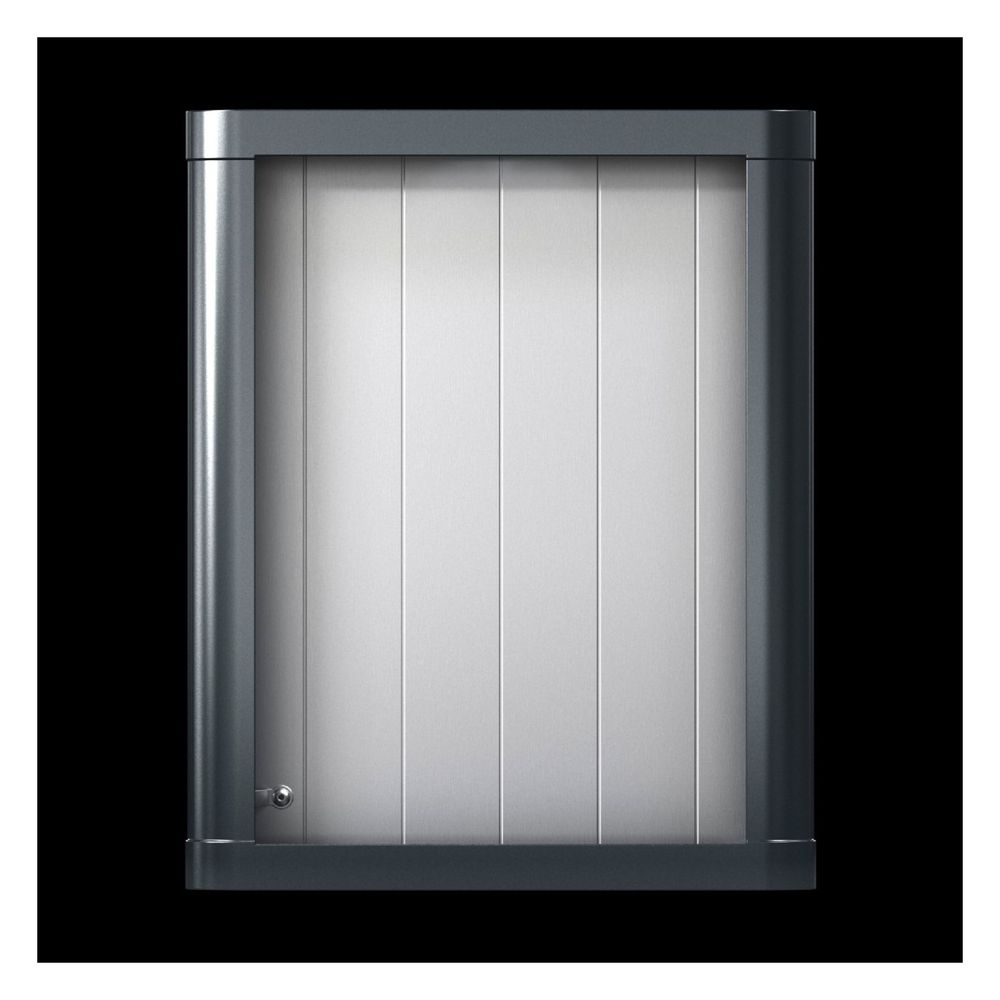

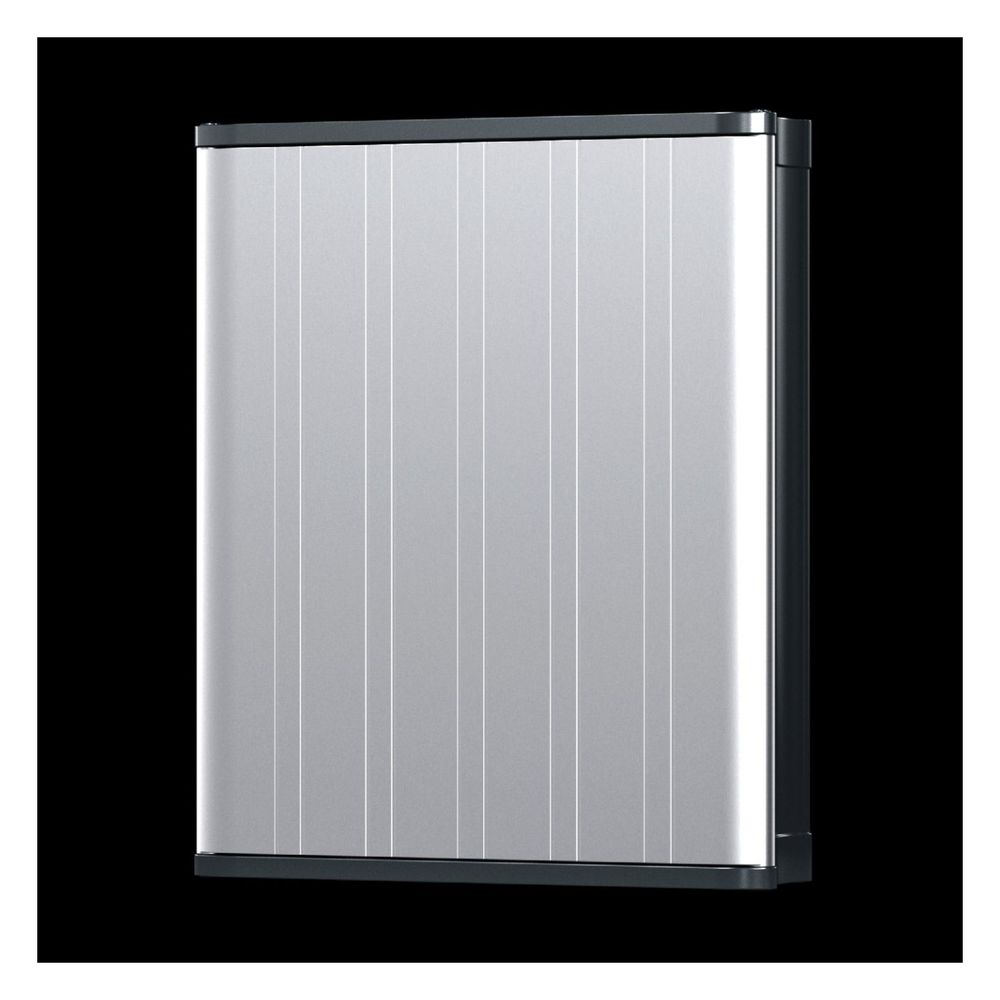

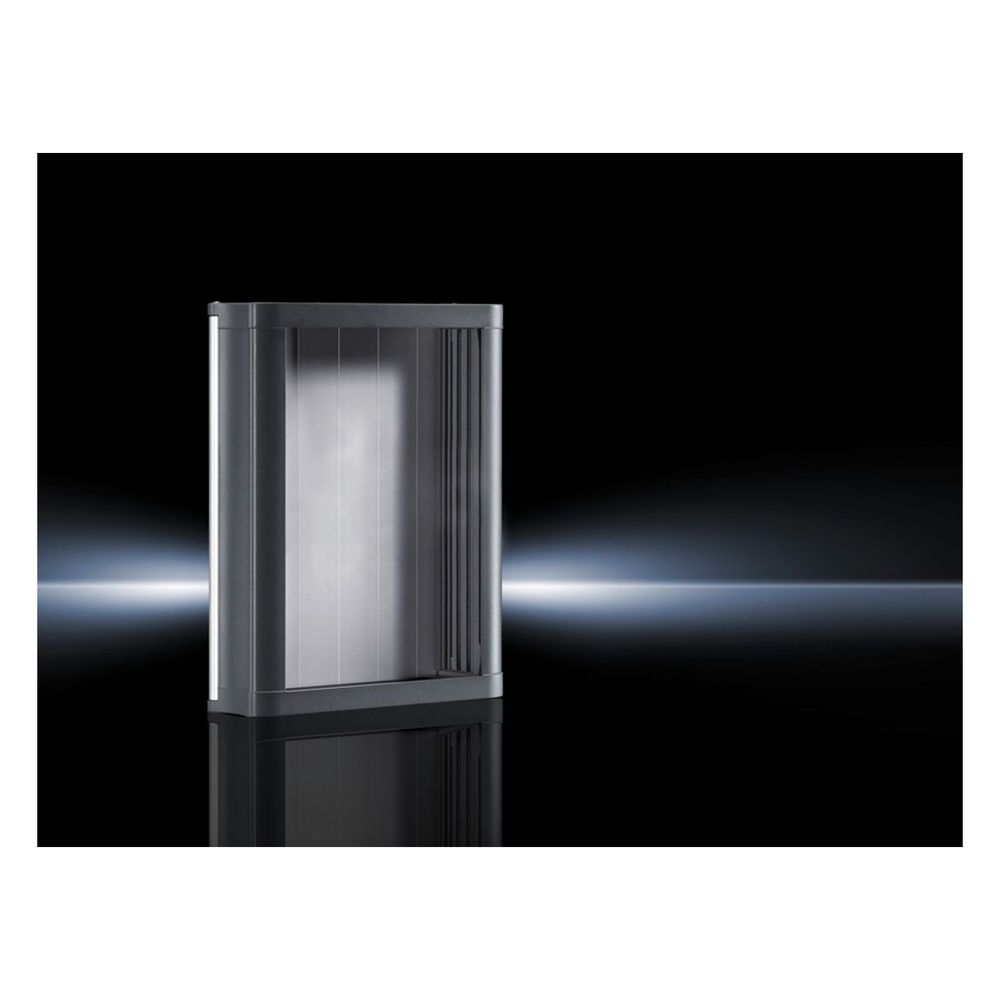

Rittal Bediengehäuse Compact-Panel 6340.400, 315x388x87mm, IP65, Aluminium, RAL 7024
Das Bediengehäuse der Serie Compact-Panel von Rittal bietet eine robuste Lösung für kleine Bedieneinheiten. Es ist aus Aluminium-Strangpressprofilen gefertigt und ermöglicht eine flexible Montage von Frontplatten mit einer Materialstärke von 2 bis 6 mm.
Konstruktion und Montage
Die Frontplatte wird von hinten eingesetzt und über innenliegende Schraubspanner befestigt. Der Servicezugang erfolgt über die Rückwand, die wahlweise links oder rechts scharniert werden kann. Die Dachschale verfügt über einen Ausbruch mit Verstärkung für den Tragarmanschluss CP 40, was eine stabile Anbindung an Tragarmsysteme ermöglicht. Die Kabeleinführung kann flexibel von oben oder unten erfolgen.
Schutz und Design
Mit der Schutzart IP 65 und NEMA 12 ist das Gehäuse gegen Staub und Strahlwasser geschützt. Das Design in RAL 7024 überzeugt durch eine pulverbeschichtete Oberfläche der Dach-, Boden- und Seitenteile, während die Rückwand natur eloxiert ausgeführt ist. Die Kombination aus Zink-Druckguss und Aluminium sorgt für eine widerstandsfähige Struktur.
Technische Daten
- Breite: 315 mm
- Höhe: 388 mm
- Tiefe: 87 mm
- Passend für Front-Panel Breite: 252 mm
- Passend für Front-Panel Höhe: 350 mm
- Schutzart: IP 65
- Schutzart NEMA: 12
- Material: Aluminium / Zink-Druckguss
- Farbe: RAL 7024
Dieses Bediengehäuse vereint eine hohe Schutzklasse mit einer flexiblen Montage für individuelle Frontplatten. Durch die kompakten Abmessungen von 315 x 388 x 87 mm und die durchdachte Konstruktion mit Tragarmanschluss für CP 40 eignet es sich ideal für industrielle Anwendungen, bei denen eine zuverlässige Unterbringung kleiner Bedienfelder erforderlich ist.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 315 mm Höhe: 388 mm Tiefe: 87 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-6340400 |
| Ausführung | Mit Tragarmanschluss 90 x 71 mm für CP 40, Stahl |
| Ausführung (Produktebene) | Mit Tragarmanschluss 90 x 71 mm für CP 40, Stahl |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Servicezugang | Servicezugang von hinten |
| Breite | 315 |
| Brillenflansch | Aluminium |
| Color (Product level) | RAL 7024 |
| EAN-13 | 4028177382725 |
| ECCN Code | NOT_RELEVANT |
| Farbe | grau |
| Filter Kabeleinführung | Tragarmanschluss |
| Filter Richtung der Kabeleinführung | Von oben / Von unten |
| Gewicht | 0,1 kg |
| Gewicht (pro VE) | 4.5 |
| Höhe | 388 |
| Katalogseite in HB 36 | 181 |
| Lieferumfang (Produktebene) | Dachschale / Bodenschale / Rückwand / Seitenteile / Schraubenabdeckung / Inkl. Dichtung und Schraubspanner |
| Material (Produktebene) | Dachschale, Bodenschale: Zink-Druckguss / Rückwand: Aluminium / Seitenteile: Aluminium-Strangpressprofil / Schraubenabdeckung: Kunststoff |
| Material für Filterfunktion | Aluminium |
| Oberfläche | Dachschale, Bodenschale, Seitenteile: pulverbeschichtet Rückwand: natur eloxiert |
| Oberfläche (Produktebene) | Dachschale, Bodenschale, Seitenteile: pulverbeschichtet / Rückwand: natur eloxiert |
| Passend für Front-Panel Breite | 252 |
| Passend für Front-Panel Höhe | 350 |
| Produktbeschreibung (Description Temporary) | Für kleine Bedieneinheiten, die in Frontplatten eingebaut werden. Die Frontplatte wird von hinten eingesetzt und von innen über Schraubspanner befestigt. Eigene Frontplatten mit Materialstärken von 2 bis 6 mm sind möglich. Rückwand links oder rechts scharniert. Dachschale mit Ausbruch und Verstärkung für Tragarmsystem CP 40, Stahl. |
| Produktserie | Compact-Panel |
| RAL-Nummer | 7024 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP) | IP65 |
| Schutzart IP nach IEC 60529 | IP 65 |
| Schutzart NEMA | NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Aluminium |
| Tiefe | 87 |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Für Front-Panel (BxH) 252 x 350 |
| WEEE-Nr. | 11161726 |
