Beschreibung

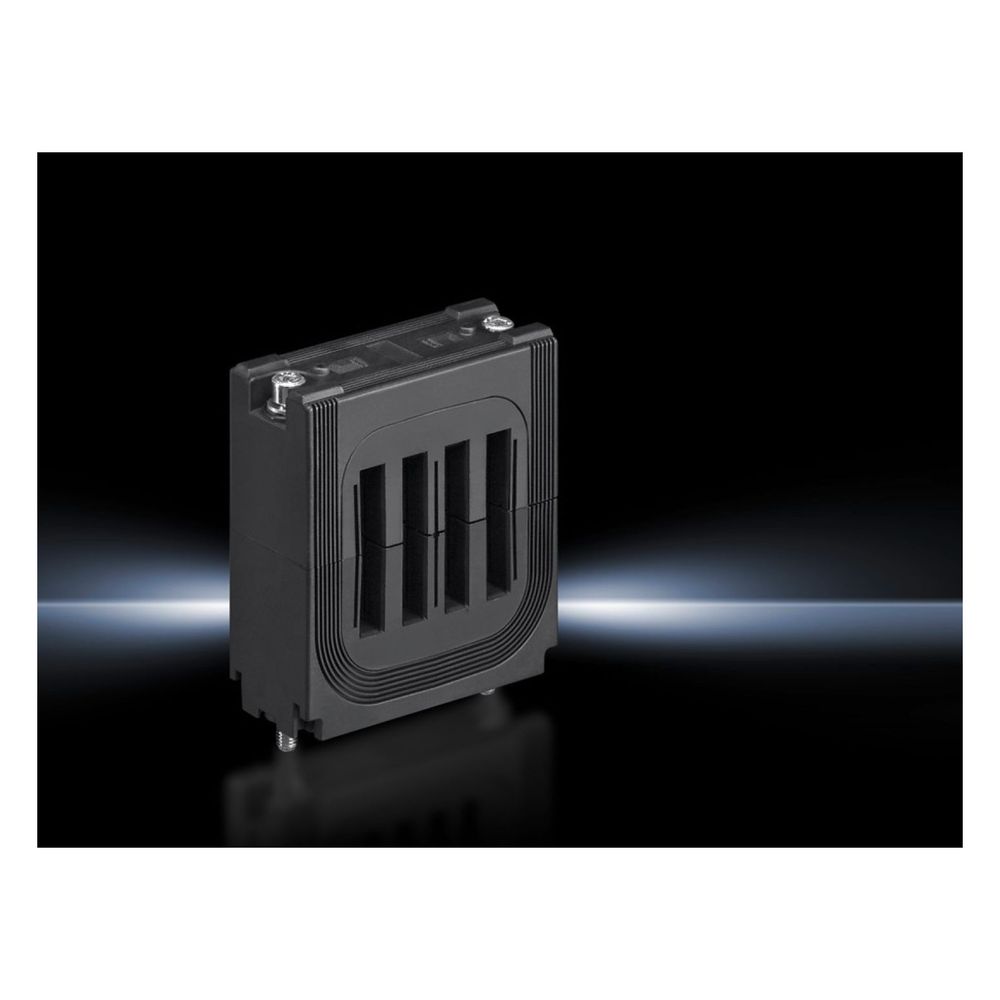

Rittal Sammelschienenhalter Flat-PLS 100, 3-polig, 23 kA, 60mm Schienenabstand, Polyamid, RAL 9005, 9676004
Der Rittal Sammelschienenhalter aus der Serie Flat-PLS dient dem sicheren Aufbau von Stromverteilungssystemen auf Basis von Flachkupferschienen. Die Komponente ist für das System Flat-PLS 100 konzipiert und ermöglicht die Aufnahme von bis zu vier Schienen pro Leiter. Durch die Fertigung aus Polyamid mit Brandverhalten gemäß UL 94-V0 eignet sich der Halter für anspruchsvolle industrielle Anwendungen.
Konstruktion und Anwendung
Der Halter ist für 3-polige Systeme ausgelegt und unterstützt einen Schienenabstand von 60 mm. Bei der Verwendung von weniger als vier Schienen pro Leiter oder bei Schienenbreiten unter 100 mm sind die freien Plätze mit entsprechenden Füll- oder Distanzstücken auszugleichen, um einen festen Sitz zu gewährleisten. Die robuste Bauweise unterstützt eine Kurzschlussfestigkeit von 23 kA.
Technische Daten
- System: Flat-PLS 100
- Polzahl: 3
- Kurzschlussfestigkeit (Icw): 23 kA
- Schienenabstand: 60 mm
- Max. Schienenanzahl pro Leiter: 4
- Material: Polyamid (UL 94-V0)
- Farbe: RAL 9005
Dieser Sammelschienenhalter bietet eine stabile Basis für die professionelle Energieverteilung. Mit einer Kurzschlussfestigkeit von 23 kA und der flexiblen Anpassbarkeit an unterschiedliche Konfigurationen bis zu einer Schienenstärke von 10 mm stellt das System eine zuverlässige Lösung für den Schaltschrankbau dar.
Technische Daten
| Hersteller | Rittal |
| Anzahl Schienen pro Leiter (max)Number of bars per conductor (max) | 4 |
| Anzahl Schienen pro Leiter Fußnote | Bei Einsatz von nur 1, 2 oder 3 Schienen sind die freien Schienenplätze mit Füllstücken zu schließen |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9676004 |
| Breite | 100 |
| Color (Product level) | RAL 9005 |
| EAN-13 | 4028177595057 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienenhalter |
| Farbe | RAL 9005 |
| Für Sammelschienen-System | Flat-PLS 100 |
| Für Sammelschienen-Typ | Flachkupferschienen |
| Gewicht | 1,258 kg |
| Gewicht (pro VE) | 1.26 |
| Kurzschlussfestigkeit (Icw) | 23 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Polzahl | 3 |
| Produktserie | Flat-PLS |
| Querschnitt Sammelschiene E-Cu (Breite) | 100 |
| Querschnitt Sammelschiene E-Cu (Breite, Fußnote) | Bei einer Schienenbreite < 100 mm sind die freien Lücken im Halter mit Distanzstücken aufzufüllen. |
| Querschnitt Sammelschiene E-Cu (max Stärke) | 100 |
| REACH - Deklarationspflichtig | Nein |
| Sammelschienenabmessung | 100 |
| Schienenabstand | 60 |
| Schienenstärke | 100 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | PLS Sammelschienensysteme |
| WEEE-Nr. | 11161726 |
