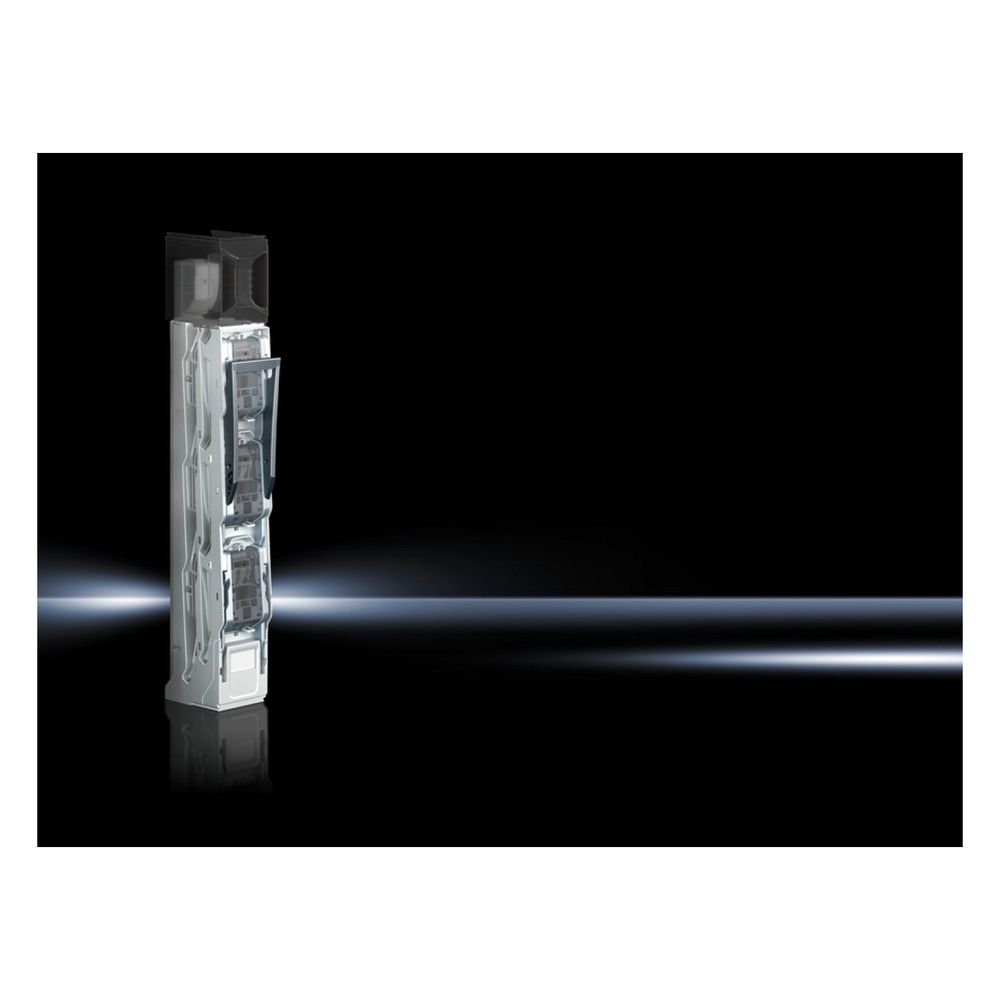

Rittal NH-Sicherungs-Lastschaltleiste SV 9677315, 630A, 3-polig, 185mm, Bolzen M12, Polyamid, RAL 7035/7001/7016

Diese Rittal NH-Sicherungs-Lastschaltleiste der Baugröße 3 ermöglicht eine sichere Stromverteilung in Schienensystemen mit einem Mittenabstand von 185 mm. Das 3-polig schaltbare System ist für einen Bemessungsbetriebsstrom von bis zu 630 A ausgelegt und für den Einbau von Stromwandlern vorbereitet. Die Konstruktion aus Polyamid mit partiell versilberten Hartkupfer-Kontaktbahnen sorgt für eine zuverlässige Performance in Schaltanlagen.

Funktion und Anschluss

Die Lastschaltleiste ist für den Einsatz in 400 V AC Netzen konzipiert und verfügt über eine elektronische Sicherungsüberwachung. Der Anschluss des Hauptstromkreises erfolgt über M12-Bolzen, wobei Rundleiter mit einem Querschnitt von 6 bis 240 mm² kontaktiert werden können. Der Leitungsabgang ist oben oder unten realisierbar. Bei der Montage auf Sammelschienen mit Berührungsschutzabdeckung ist die Verwendung der Kontaktklemme erforderlich.

Technische Daten

• Bemessungsbetriebsstrom: 630 A
• Bemessungsbetriebsspannung: 400 V AC
• NH-Baugröße: 3
• Schienenmittenabstand: 185 mm
• Polzahl: 3-polig
• Anschlussart: Bolzen M12
• Leiterquerschnitt: 6 - 240 mm²
• Breite: 100 mm
• Höhe: 830 mm

Diese Lastschaltleiste bietet eine effiziente Lösung für die professionelle Energieverteilung. Durch die Kombination aus einer Stromtragfähigkeit von 630 A, der integrierten elektronischen Sicherungsüberwachung und der Eignung für den Stromwandlereinbau eignet sich das System für anspruchsvolle Schaltanlagen. Die kompakte Bauweise mit 100 mm Breite und 830 mm Höhe unterstützt eine platzsparende Installation in 185 mm Sammelschienensystemen.
