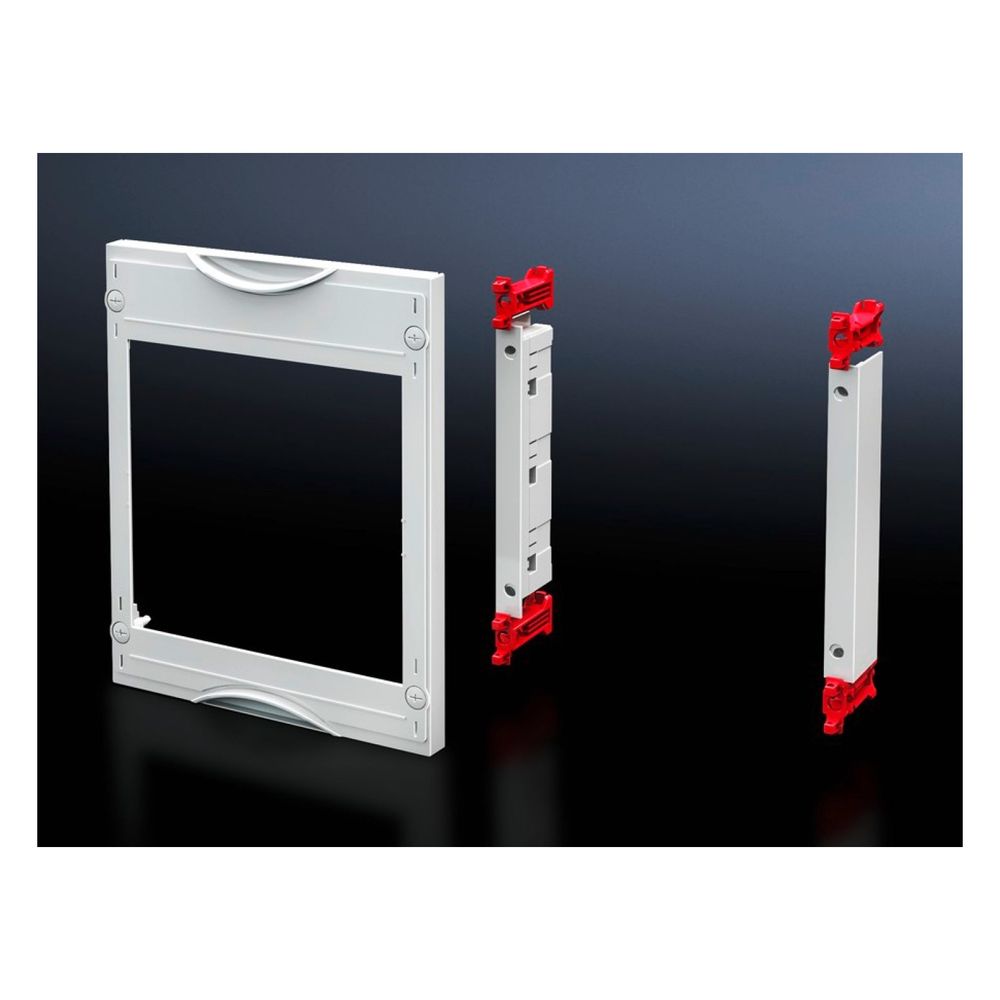

Rittal Sammelschienenmodul ISV 9666530, 60mm Schienenabstand, 500x300mm, RAL 7035
Dieses Sammelschienenmodul von Rittal ermöglicht den Aufbau von Reitersicherungselementen sowie NH-Sicherungslasttrennern in Installations-Verteilersystemen. Die Komponente ist für 3-polige Anwendungen mit einem Schienenmittenabstand von 60 mm ausgelegt und bietet eine Kurzschlussfestigkeit von 23 kA. Das Modul ist in der Farbe RAL 7035 ausgeführt und verfügt über eine Abdeckung aus Polystyrol.
Aufbau und Kompatibilität
Das Modul ist für die Aufnahme von Reitersicherungselementen der Typen E18, E27, E33 und D-Switch sowie für NH-Sicherungslasttrenner der Größen 000 und 00 konzipiert. Mit einer Breite von 500 mm (2 Breiteneinheiten) und einer Höhe von 300 mm (2 Höheneinheiten) fügt sich das Bauteil in entsprechende Verteilerstrukturen ein. Die Halterungen bestehen aus glasfaserverstärktem Kunststoff, was eine stabile Montage sicherstellt.
Technische Daten
- Breite: 500 mm
- Höhe: 300 mm
- Schienenabstand: 60 mm
- Kurzschlussfestigkeit (Icw): 23 kA
- Polzahl: 3
- Material Abdeckung: Polystyrol
- Material Halter: Glasfaserverstärkter Kunststoff
- Farbe: RAL 7035
Durch die passgenaue Konstruktion und die integrierte Abdeckung unterstützt dieses Modul eine strukturierte Stromverteilung. Die Kurzschlussfestigkeit von 23 kA und die Kompatibilität mit gängigen Sicherungselementen machen es zu einer Lösung für den professionellen Anlagenbau. Die Abmessungen von 500 x 300 mm bieten dabei den notwendigen Raum für eine fachgerechte Installation der Komponenten.
Lieferumfang
- 1x Sammelschienenmodul
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 500 mm Höhe: 300 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9666530 |
| Baugröße | Breiteneinheiten (BE) à 250 mm: 2 Höheneinheiten (HE) à 150 mm: 2 |
| Breite | 500 |
| Breiteneinheiten á 250 mm | 2 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177676411 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienen - Zubehör |
| Farbe | RAL 7035 |
| Für Sammelschienen mm | 12 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Gewicht | 1,04 kg |
| Gewicht (pro VE) | 1.06 |
| Höhe | 300 |
| Höheneinheiten á 150 mm | 2 |
| Katalogseite in HB 36 | 427 |
| Kurzschlussfestigkeit (Icw) | 23 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Material (Produktebene) | Abdeckung: Polystyrol / Halter: glasfaserverstärkter Kunststoff |
| Mit Abdeckung | Ja |
| Passend für Artikel-Nr | 3418.010 / 3427.010 / 3433.010 / 3431.020 / 3431.030 / 3431.035 / 9340.950 |
| Polzahl | 3 |
| Produktbeschreibung (Description Temporary) | Für den Aufbau von Reitersicherungselementen E18, E27, E33 und D-Switch sowie NH-Sicherungslasttrenner Gr. 000 und Gr. 00 (3-polig, 60 mm Schienenmittenabstand). |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Verpackungseinheit | 1 |
| WEEE-Nr. | 11161726 |
