Beschreibung

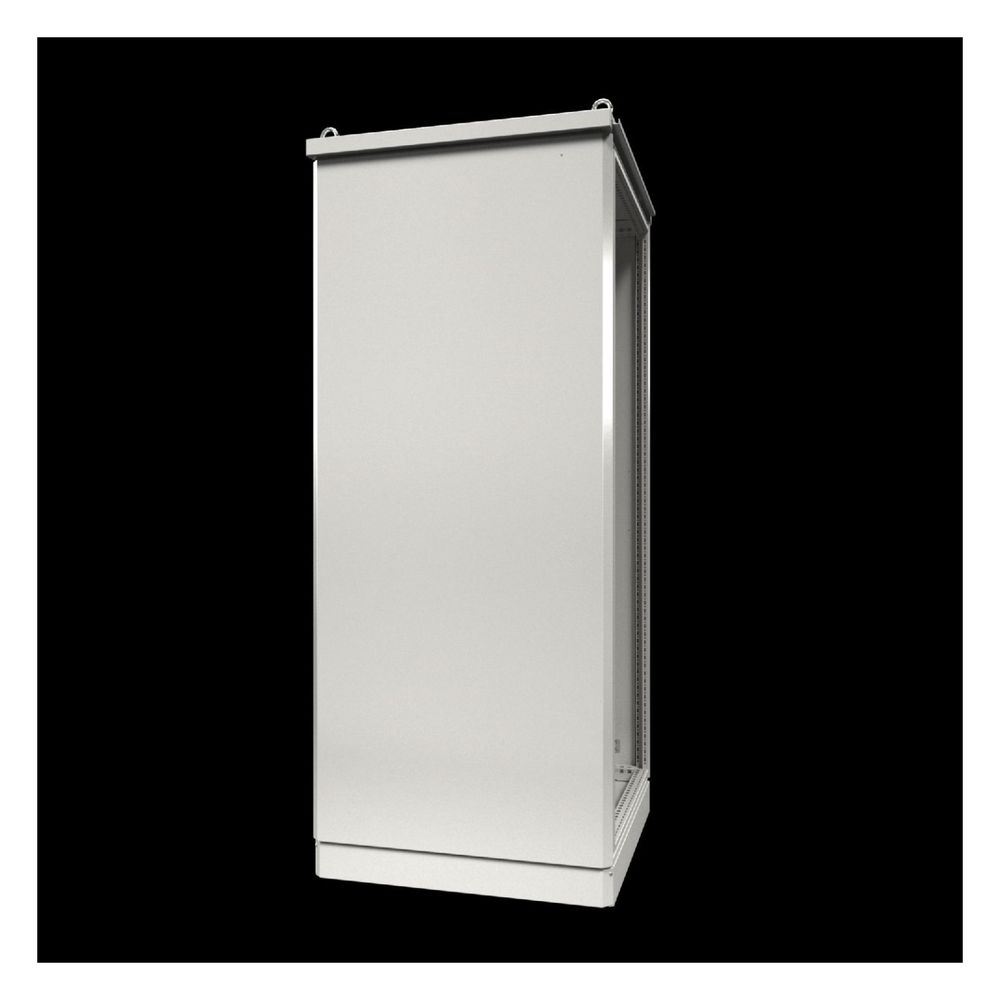

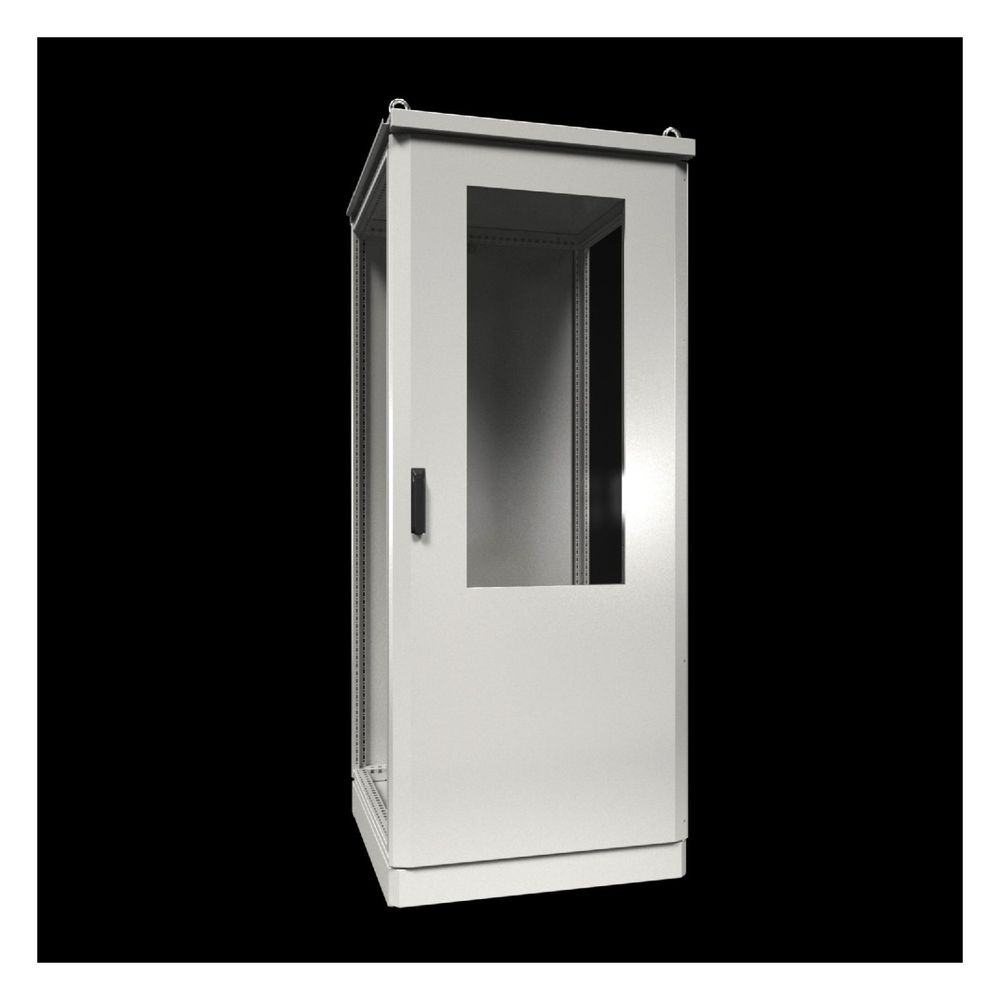

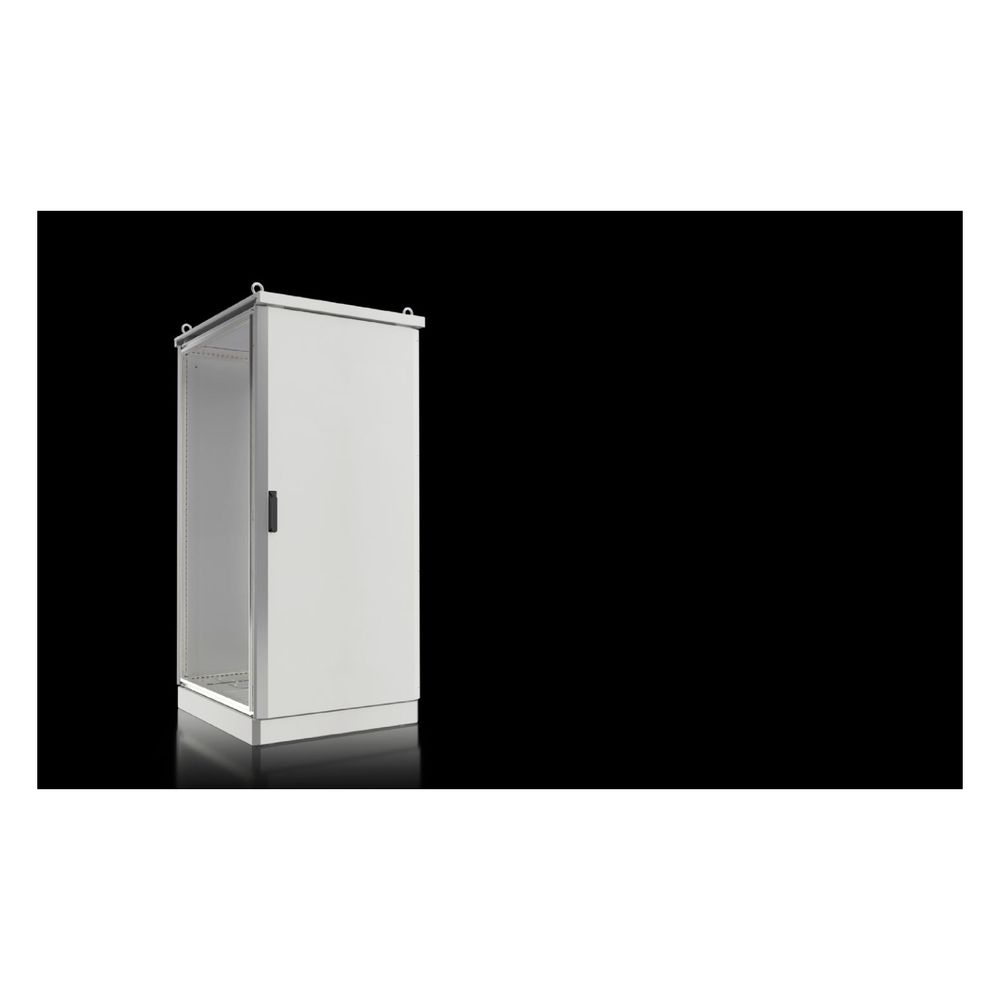

Rittal Outdoorgehäuse Toptec CS 9781866, 800x1745x600mm, Aluminium, RAL 7035
Das anreihbare Outdoorgehäuse der Serie Toptec von Rittal bietet eine robuste Lösung für den Außeneinsatz. Mit seiner doppelwandigen Konstruktion und der Schutzart IP55 ist das Gehäuse gegen Witterungseinflüsse geschützt und erfüllt die Anforderungen der Schlagfestigkeitsklasse IK10. Dank der flexiblen Anreihbarkeit und des durchdachten Schrankrahmens eignet es sich für anspruchsvolle Installationsumgebungen.
Robuste Konstruktion für den Außenbereich
Die Gehäusestruktur basiert auf einem Edelstahlrahmen (AISI 304), während die Flachteile, das Regendach und die Sockelblenden aus Aluminium gefertigt sind. Alle Flachteile sind für eine erhöhte Sicherheit und Erdung doppelt ausgeführt. Die Oberfläche ist mit einem UV-beständigen Reinpolyester in RAL 7035 pulverbeschichtet, was eine hohe Langlebigkeit unter wechselnden klimatischen Bedingungen sicherstellt.
Flexibler Innenausbau

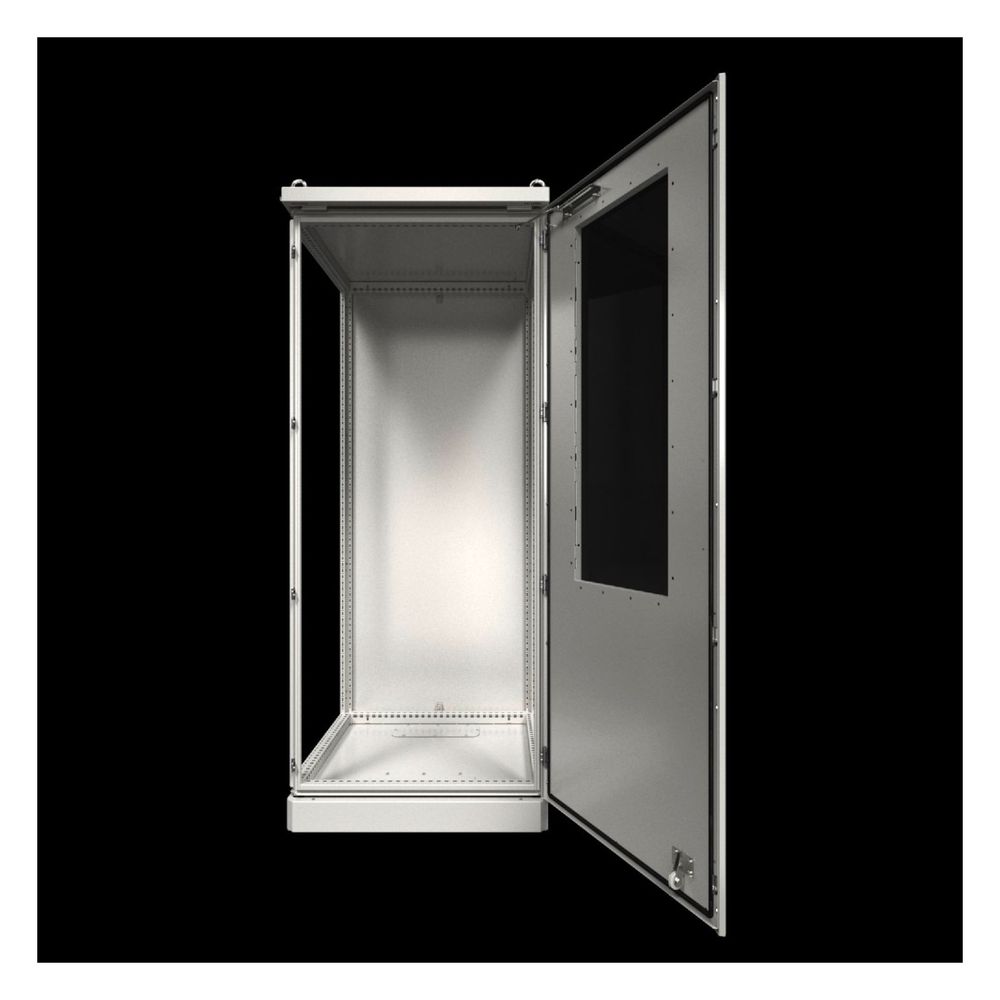

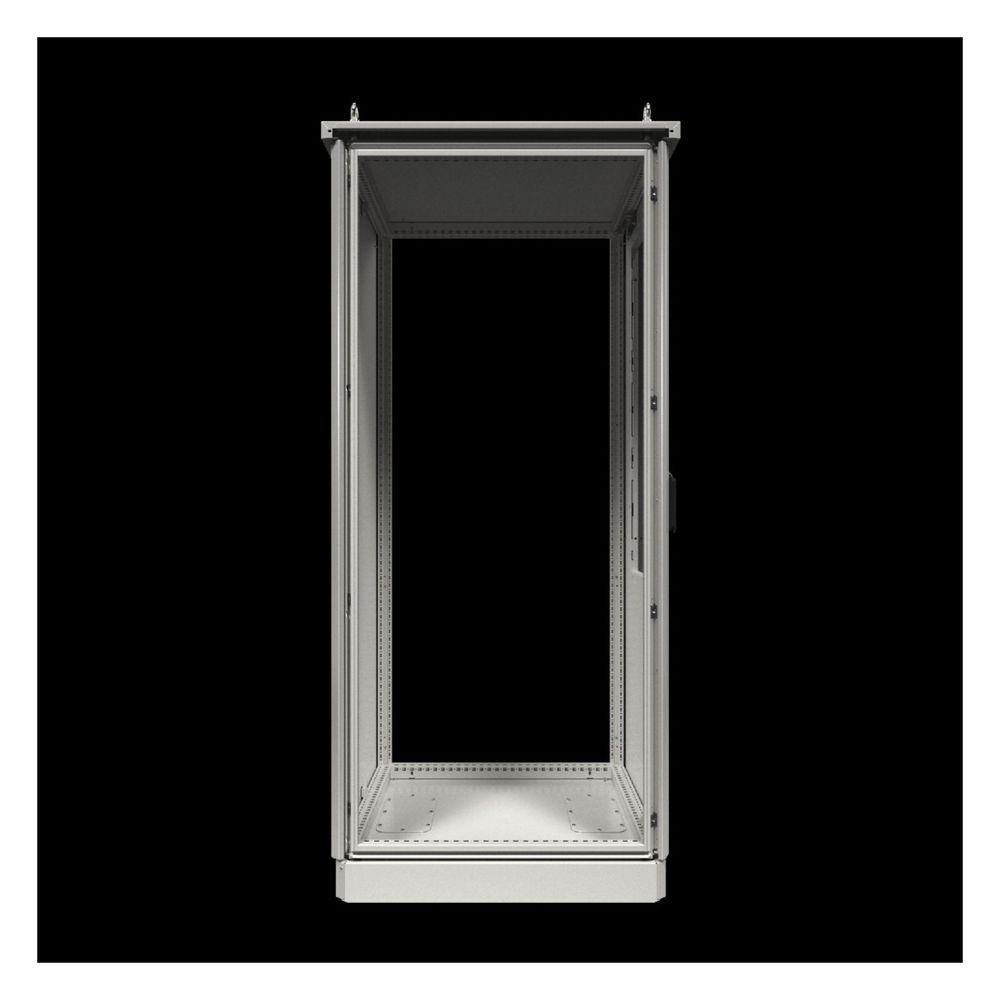

Der Innenraum nutzt einen Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie in den Vertikalprofilen, was eine präzise Montage auf zwei Befestigungsebenen ermöglicht. Die Fronttür ist mit einer 4-Punkt-Verriegelung und einem Schwenkhebelgriff ausgestattet. Der Türanschlag ist von rechts auf links wechselbar.
Das Gehäuse überzeugt durch seine hohe Widerstandsfähigkeit und die durchdachte Systemtechnik, die eine effiziente Nutzung des Innenraums ermöglicht. Mit einer Schutzart von IP55 und der IK10-Zertifizierung bietet es einen zuverlässigen Schutz für empfindliche Komponenten. Die Kombination aus hochwertigen Materialien wie Edelstahl und Aluminium sowie die UV-beständige Pulverbeschichtung gewährleisten eine dauerhafte Einsatzbereitschaft im Außenbereich.
Technische Daten
- Breite: 800 mm
- Höhe: 1745 mm
- Tiefe: 600 mm
- Schutzart: IP55
- Schlagfestigkeit: IK10
- Material Gehäuserahmen: Edelstahl 1.4301
- Material Flachteile: Aluminium
- Farbe: RAL 7035
- Anzahl Türen: 1
- Sockelhöhe: 100 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.600 mm Tiefe: 600 |
| Abmessungen Outdoor | Gesamthöhe: 1.745 mm Regendach Höhe: 45 mm Höhe Sockel: 100 |
| Anzahl der Schlösser | 1 |
| Anzahl der Steckverbinderöffnungen | 0 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 1 |
| Artikelnummer | RITTAL-9781866 |
| Ausführung | für Anreihung Ohne Ausbruch |
| Ausführung (Produktebene) | für Anreihung |
| Ausführung (Variantenebene) | Ohne Ausbruch |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | 4-Punkt-Verriegelung |
| Beschreibung Verschluss | Ausführung Verschluss: 4-Punkt-Verriegelung Anzahl Verschlüsse: 1 Verschluss-Einsatz: BJ20027 |
| Bodenstehendes Wandmodell | Nein |
| Breite | 800 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177986121 |
| Eckmodell | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 2 Anzahl: 2 |
| Flanschplattengröße | 2 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Ja |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 81,5 kg |
| Hinweis | Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand) Für den Aufbau eines Einzelschranks werden die Seitenwände für CS Toptec, anreihbar benötigt |
| Hinweis allgemein | Alle Flachteile aufgedoppelt und geerdet (Außenwand auf Innenwand) / Für den Aufbau eines Einzelschranks werden die Seitenwände für CS Toptec, anreihbar benötigt |
| Höhe | 1745 |
| Höhe (gesamt, montiert) | 1745 |
| Höhe Regendach | 45 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Anreihbares, doppelwandiges Outdoorgehäuse / Schrankrahmen mit 25 mm Systemlochung in Dach- und Bodenrahmen sowie Vertikalprofilen mit 2 Befestigungsebenen / Fronttür mit Türarretierung, Schwenkhebelgriff und Profilhalbzylinder, Schließung BJ20027 / Rückwand / Regendach / Sockel mit verschraubten Flanschplatten und verschraubten Blenden vorne und hinten |
| Lieferumfang (Variantenebene) | Türanschlag rechts, auf links wechselbar |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuserahmen: Edelstahl 1.4301 (AISI 304) / Flachteile und Sockelblenden: Aluminium, AlMg3 / Regendach: Aluminium |
| Material für Filterfunktion | Aluminium |
| Mit Lüftungstür | Ja |
| Mit Montageplatte | Nein |
| Mit Oberteil | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Mit Tür | Ja |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Pulverbeschichtet UV-beständiges Reinpolyester |
| Oberfläche (Produktebene) | Pulverbeschichtet / UV-beständiges Reinpolyester |
| RAL-Nummer | 7035 |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 3R / NEMA 12 |
| Sockelhöhe | 100 |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 600 |
| Transparenter Deckel | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | BJ20027 |
| Vorprägungen | Nein |
| Werkstoff | Aluminium |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Doppelwandig |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
