Beschreibung

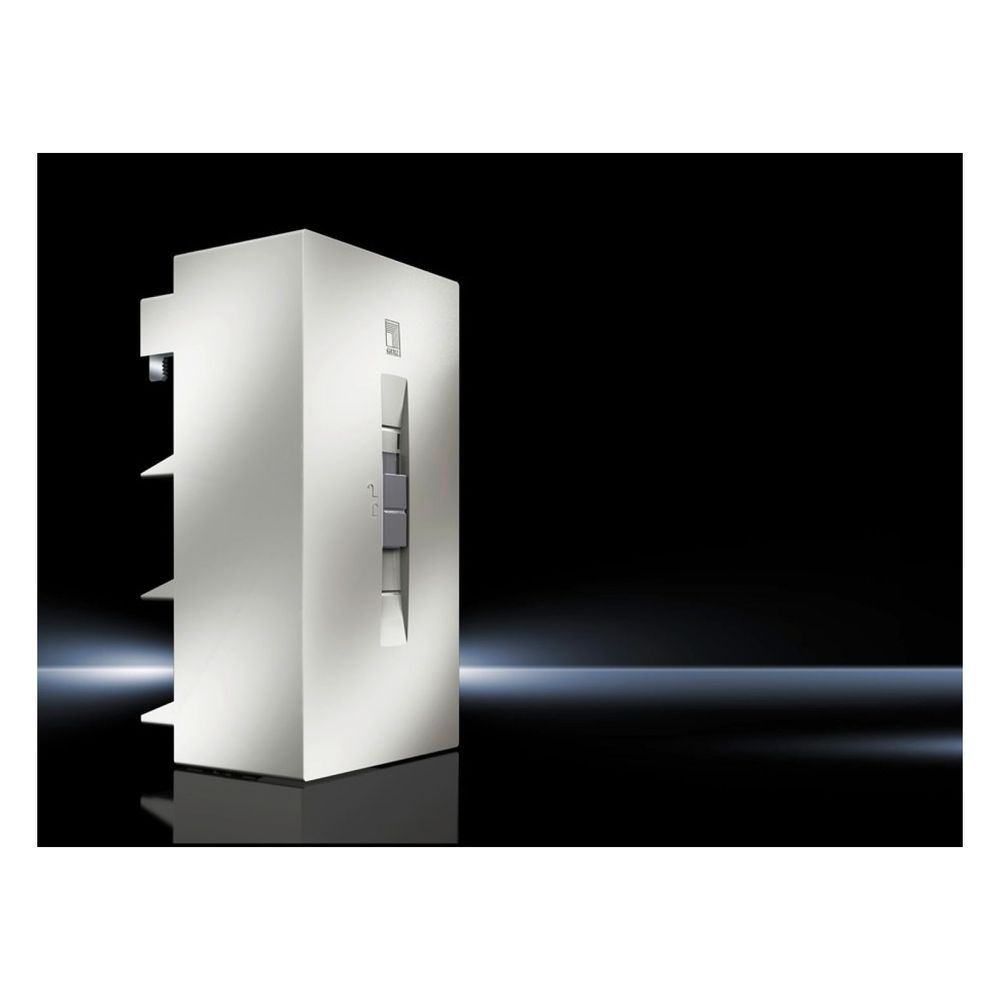

Rittal Anschlussadapter RiLine 9342300, 800A, 3-polig, 129x246mm, RAL 7035
Der Rittal Anschlussadapter aus der Serie RiLine ermöglicht die Stromeinspeisung oder den Abgang für 3-polige Sammelschienensysteme mit einem Mittenabstand von 60 mm. Mit einem Bemessungsstrom von bis zu 800 A ist die Komponente für anspruchsvolle Anwendungen in der Energieverteilung ausgelegt. Der Leitungsabgang erfolgt nach unten, wobei das System für eine Vielzahl von Leiterquerschnitten und Schienenstärken flexibel einsetzbar ist.
Vielseitige Anschlussmöglichkeiten
Die Konstruktion unterstützt den Anschluss von Rundleitern mit einem Querschnitt von 95 mm² bis 300 mm² bei mehrdrähtigen Leitern sowie 95 mm² bis 185 mm² bei feindrähtigen Leitern mit Aderendhülse. Für die Verwendung von lamellierten Kupferschienen steht ein Klemmraum von 33 x 20 mm zur Verfügung. Das Gehäuse besteht aus Polyamid und einer Abdeckung aus ABS, wobei das Material ein Brandverhalten gemäß UL 94-V0 aufweist.
Einsatz und Kompatibilität
Das System ist für eine Bemessungsbetriebsspannung von 690 V (3~) ausgelegt und eignet sich für Sammelschienen mit einer Stärke von 5 mm bis 10 mm. Die Montage erfolgt auf dem RiLine60 Sammelschienensystem. Bei der Planung ist zu beachten, dass die technischen Daten für UL-Anwendungen abweichen können und die UL-Approbation ausschließlich in Verbindung mit AC-Anwendungen gültig ist.
Dieser Anschlussadapter bietet eine Lösung für die professionelle Stromverteilung in Schaltanlagen. Durch die Stromtragfähigkeit von 800 A und die flexible Anpassung an unterschiedliche Leiterarten und Schienenstärken von 5 mm bis 10 mm stellt das Bauteil eine effiziente Schnittstelle im RiLine60 System dar. Die Bauweise mit einer Breite von 129 mm und einer Höhe von 246 mm unterstützt eine platzsparende Installation.
Technische Daten
- Bemessungsstrom max.: 800 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Leitungsabgang: unten
- Breite: 129 mm
- Höhe: 246 mm
- Rundleiter mehrdrähtig: 95 - 300 mm²
- Rundleiter feindrähtig: 95 - 185 mm²
- Stromschienendicke: 5 - 10 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 129 mm Höhe: 246 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 95 - 185 |
| Anschluss von Rundleitern, mehrdrähtig | 95 - 300 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9342300 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung (L1 & L2) | 1000 V (DC) |
| Bemessungsbetriebsspannung (L1 & L3) | 1500 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsspannung Zusatz L1_L2_L3 | (DC) |
| Bemessungsstrom max | 800 |
| Breite | 129 |
| Breite des Adapters | 129 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177503687 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 50 kA - 600 V, Fuse Class K5 max. 600 A, JDDZ/7 / 65 kA - 480 V, Circuit Breaker max. 600 A, DIVQ/7 / 65 kA - 600 V, Fuse Class L max. 800 A, JDDZ/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke max) | 10 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 1,58 kg |
| Gewicht (pro VE) | 1.565 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen UL-Approbation nur in Verbindung mit AC-Anwendung gültig Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen / UL-Approbation nur in Verbindung mit AC-Anwendung gültig / Die Bemessungsbetriebsspannung bei DC-Anwendungen ist abhängig von der Sammelschienenanordnung im Sammelschienenhalter 9340.050/9341.050/9342.050 |
| Höhe | 246 |
| Katalogseite in HB 36 | 305 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 33 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 20 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 33 mm Klemmraum-Höhe: 20 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 33 x 20 |
| Leitungsabgang | unten |
| Material (Produktebene) | Abdeckung: ABS / Chassis: Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 800 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 185 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 95 |
| Querschnitt Rundleiter mehrdrähtig max | 300 |
| Querschnitt Rundleiter mehrdrähtig min | 95 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenbreite | 33 |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Anschlussadapter |
| WEEE-Nr. | 11161726 |
