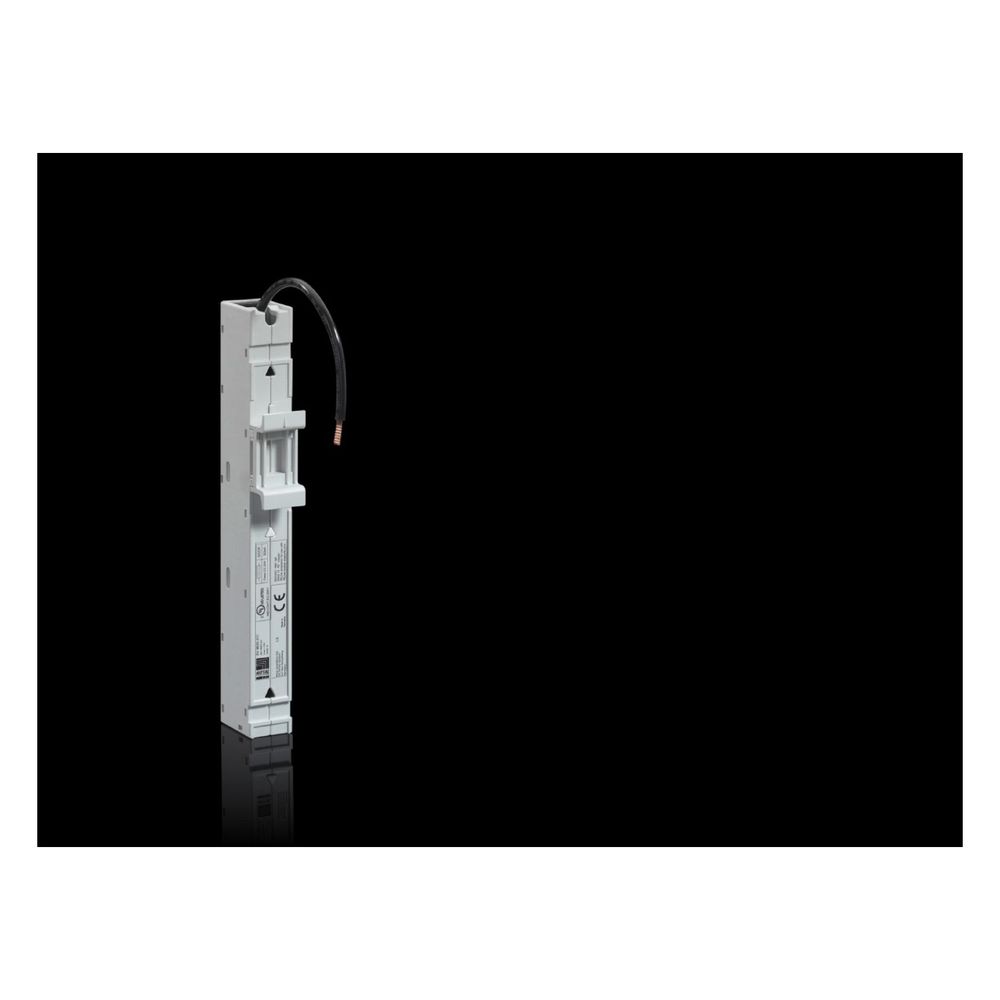

Rittal Geräteadapter RiLine Compact 9635372 L2, 16A 1-polig 18x160x35mm, Polyamid, RAL 7035
Dieser 1-polige Geräteadapter aus der Serie RiLine Compact ermöglicht die mechanische Befestigung sowie die direkte Kontaktierung elektrischer Betriebsmittel auf Sammelschienensystemen. Die Komponente ist für eine Bemessungsbetriebsspannung von 690 V (AC) ausgelegt und unterstützt einen Bemessungsstrom von 16 A. Mit einer Breite von 18 mm ist das System für den Aufbau von Schalt- und Schutzgeräten optimiert.
Funktion und Anwendung
Der Adapter ist für die Ausführung L2 konzipiert und verfügt über eine fest integrierte Tragschiene mit einer Höhe von 10 mm. Die elektrische Anbindung erfolgt über Rundleiter mit einem Querschnitt von AWG 14 und einer Länge von 100 mm. Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94. Durch die Bauweise eignet sich das Bauteil für den Einsatz in Stromverteilungen mit einem Schienenabstand von 60 mm.
Technische Daten
- Bemessungsstrom: 16 A
- Bemessungsbetriebsspannung: 690 V (AC)
- Breite: 18 mm
- Höhe: 160 mm
- Tiefe: 35 mm
- Pol-Anzahl: 1-polig
- Anschlussleitung Querschnitt: AWG 14
- Schienenabstand: 60 mm
- Max. Stromschienendicke: 10 mm
- Material: Polyamid
Die Komponente ermöglicht eine zuverlässige Kontaktierung elektrischer Betriebsmittel. Mit einer Bemessungsspannung von 690 V (AC) und einer Strombelastbarkeit von 16 A bietet der Adapter eine stabile Basis für den Aufbau von Schalt- und Schutzgeräten in professionellen Sammelschienensystemen. Die Ausführung L2 in Kombination mit dem 18 mm breiten Gehäuse sorgt für eine effiziente Raumnutzung bei der Installation.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 18 mm Höhe: 160 mm Tiefe: 35 |
| Anschlussleitungen (Länge) | 100 |
| Anschlussleitungen (Querschnitt) | AWG 14 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9635372 |
| Ausführung | L2 |
| Ausführung (Variantenebene) | L2 |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsbetriebsspannung | 690 V (AC), 1~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom In | 16 |
| Bemessungsstrom max | 16 |
| Breite | 18 |
| Breite des Adapters | 18 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177934580 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Geräteadapter |
| Farbe | RAL 7035 |
| Funktionen | Für die mechanische Befestigung und direkte Kontaktierung elektrischer Betriebsmittel auf dem Board |
| Für Wandlereinbau | Nein |
| Gewicht | 0,062 kg |
| Gewicht (pro VE) | 0.372 |
| Hinweis | Je nach gewünschtem Phasenanschluss werden unterschiedliche Adapterausführungen benötigt Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Je nach gewünschtem Phasenanschluss werden unterschiedliche Adapterausführungen benötigt / Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 160 |
| Katalogseite in HB 36 | 286 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 |
| Max Stromschienendicke | 10 |
| Pol-Anzahl | 1-polig |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Tiefe | 35 |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | fest |
| Tragschienenbestückung | 1 Tragschiene |
| Variantenunterscheidungsmerkmal | M-14_RATED_CURRENT_MAX / M-18_CONSTRUCTION_SPEC |
| Verpackungseinheit | 6 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Geräteadapter |
| WEEE-Nr. | 11161726 |
