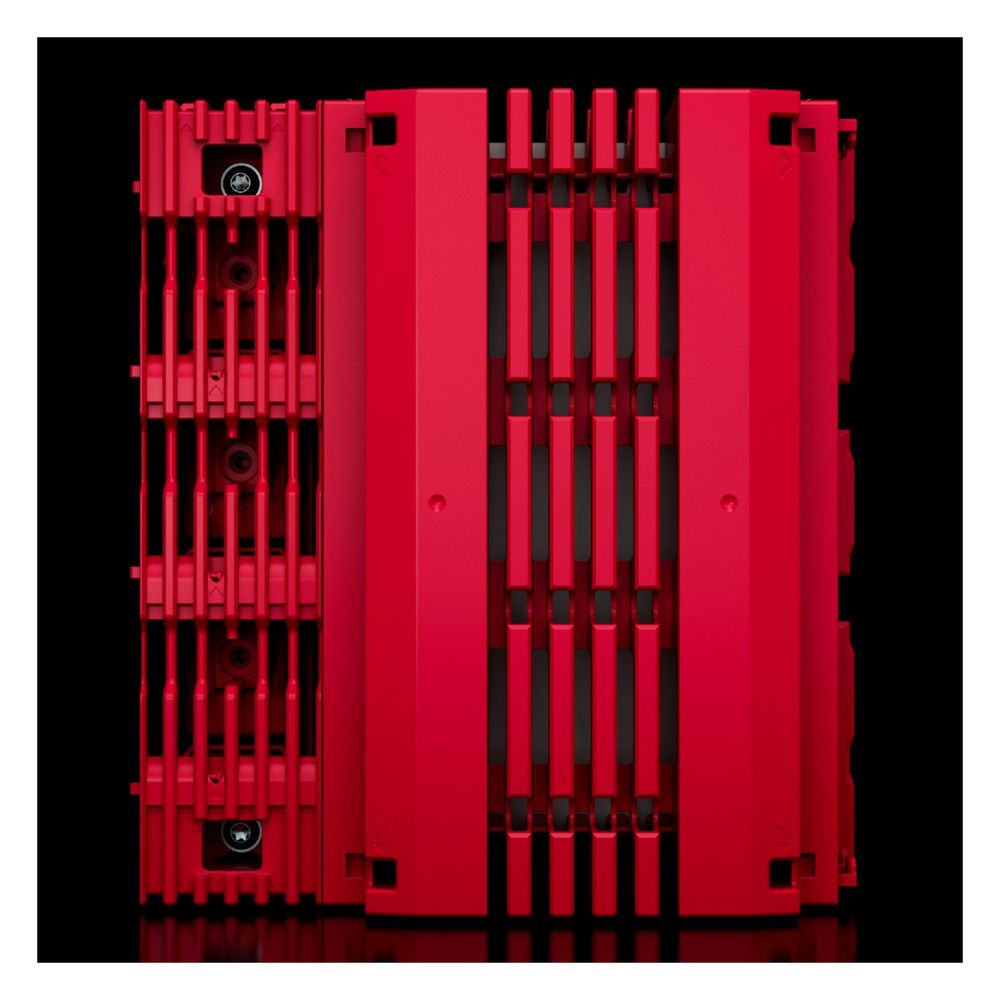

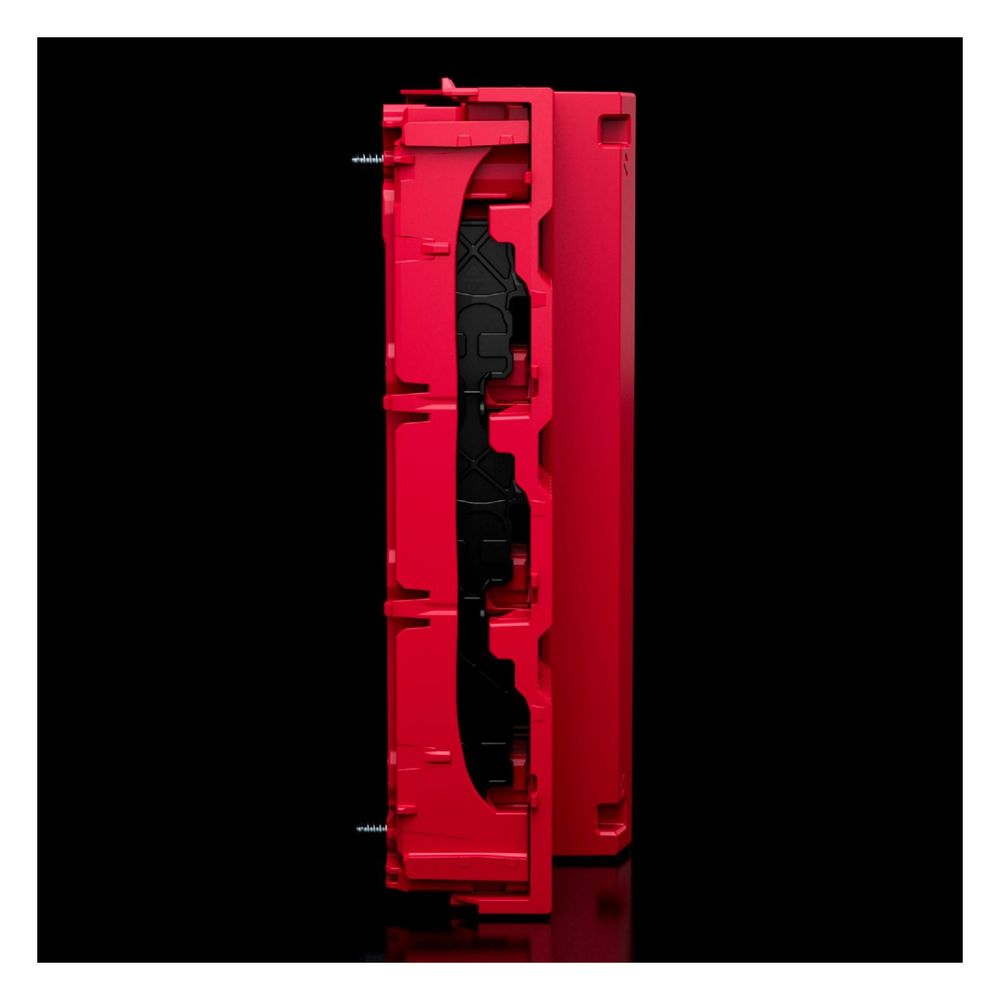

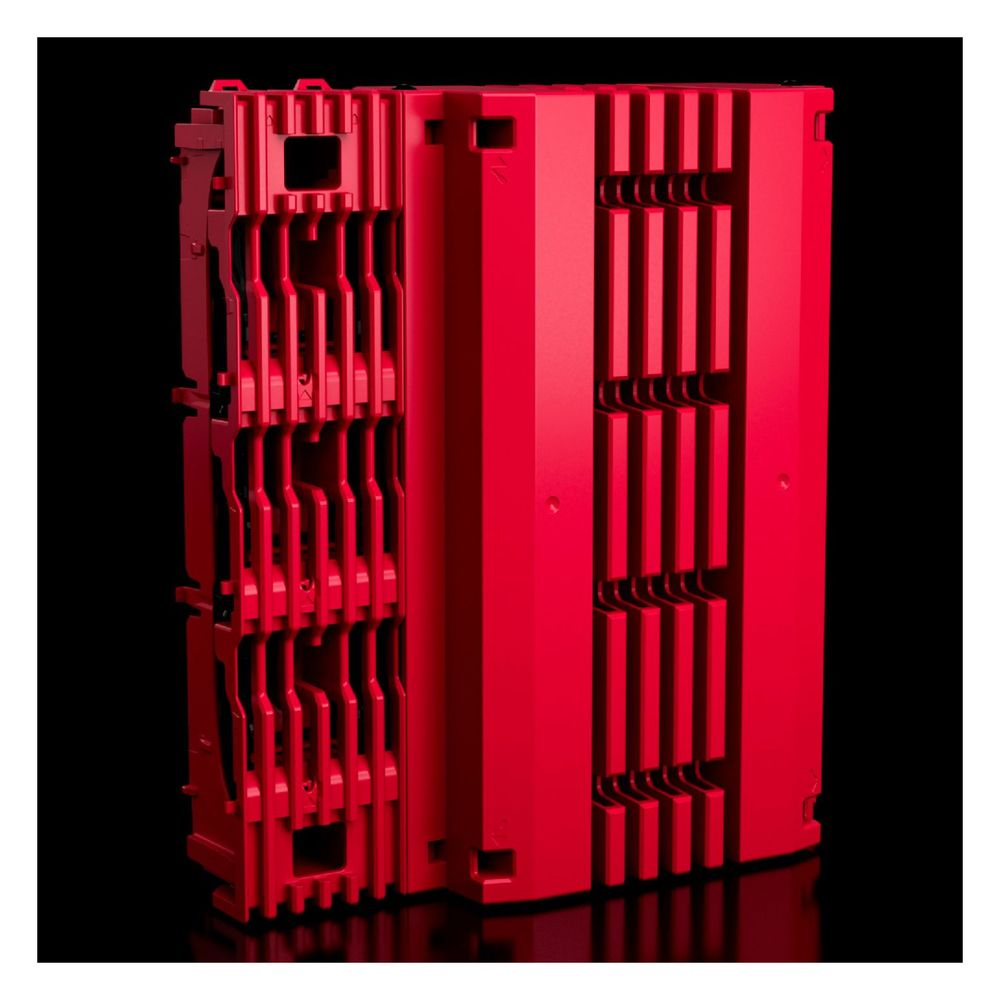

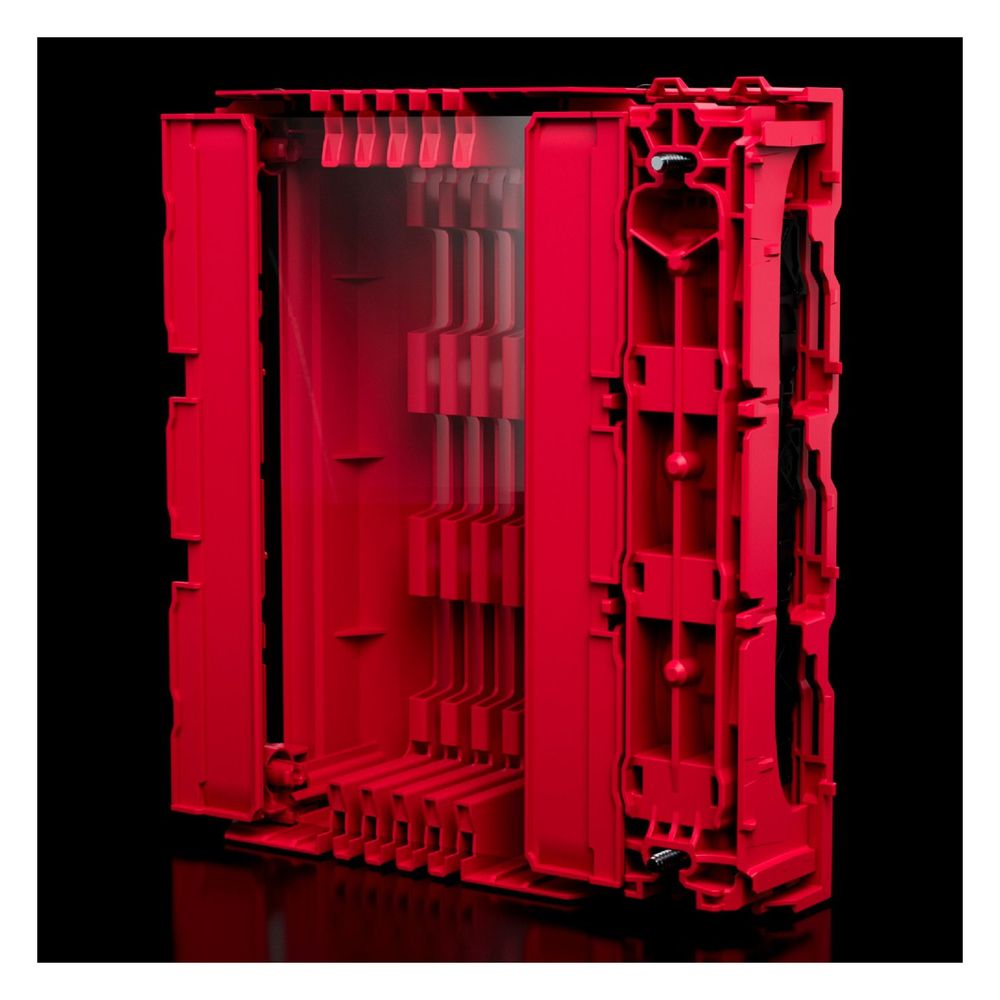

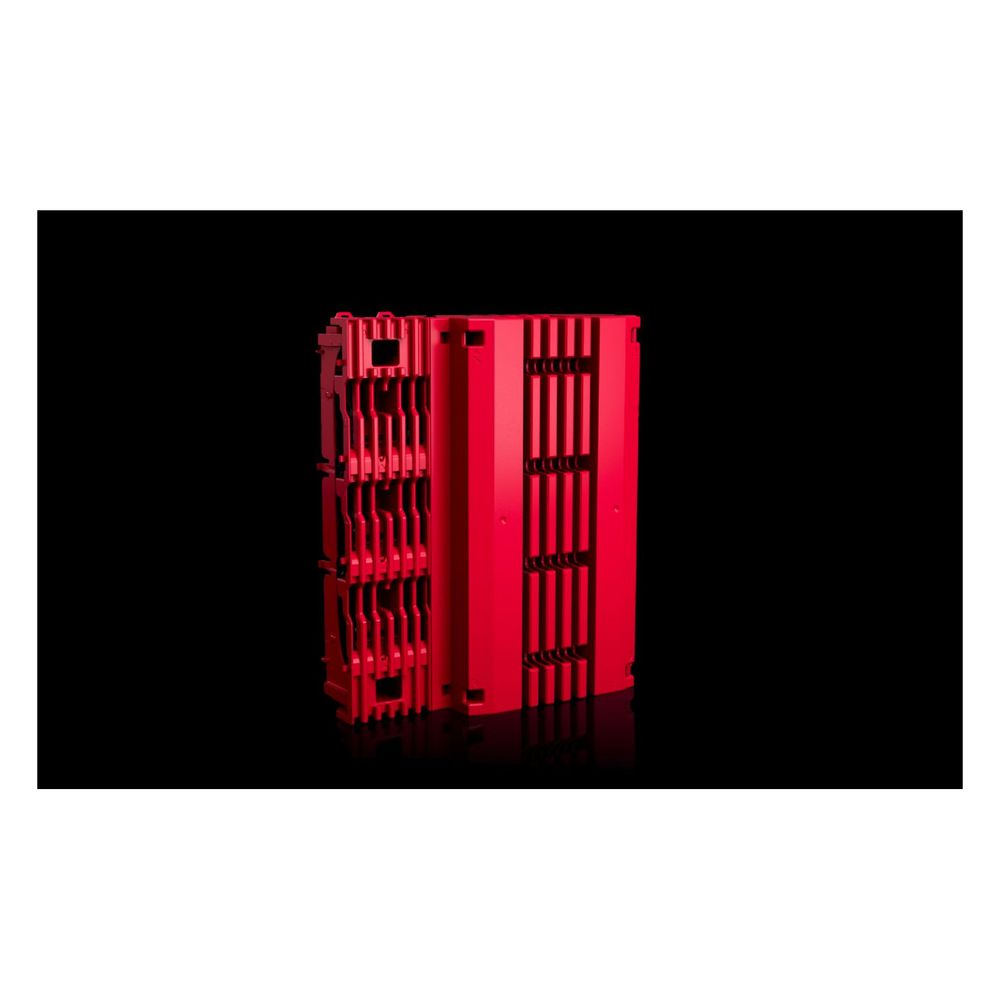

Rittal Anreih-Set RiLineX 9360104, 3-polig, 240x77mm, Polyamid, RAL 35745
Das Anreih-Set von Rittal ermöglicht die Feldanreihung von RiLineX Basismodulen zwischen zwei Schaltschränken. Die 3-polige Ausführung in langer Bauform ist für Anwendungen bis 1000 V AC sowie 1500 V DC ausgelegt und unterstützt eine geprüfte Kurzschlussfestigkeit von bis zu 65 kA.
Funktion und Anwendung
Das Set dient der nahtlosen Boardanreihung und umfasst eine Berührungsschutzabdeckung für die Vorder- und Rückseite sowie eine Bodenplatte. Die Konstruktion aus Polyamid (PA 6) unterstützt flexible Systemlängen und variable Sammelschienenquerschnitte für unterschiedliche Bemessungsströme. Die Montage erfolgt einfach und effizient, wobei Schienenverbinder separat zu beziehen sind.
Technische Daten
- Pol-Anzahl: 3-polig
- Höhe: 240 mm
- Tiefe: 77 mm
- Schutzart: IP 2XB
- Material: Polyamid (PA 6)
- Kurzschlussfestigkeit: 65 kA
- Max. Spannung AC: 1000 V
- Max. Spannung DC: 1500 V
Diese modulare Lösung bietet eine zuverlässige Basis für anspruchsvolle Schaltschrankkonfigurationen. Mit einer Kurzschlussfestigkeit von 65 kA und der Eignung für Spannungen bis 1000 V AC beziehungsweise 1500 V DC ermöglicht das Set eine sichere Stromverteilung. Die hochwertige Verarbeitung aus Polyamid sorgt für eine stabile Verbindung im industriellen Einsatz.
Lieferumfang
- 1x Board Endelement links
- 1x Board Endelement rechts
- 1x Boardmodul Abdeckung
- 1x Boardmodul Bodenplatte
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Höhe: 240 mm Tiefe: 77 |
| Art des Zubehörs/Ersatzteils | sonstige |
| Artikelnummer | RITTAL-9360104 |
| Brandlast | 15.104 |
| Color (Product level) | RAL 35745 |
| EAN-13 | 4028177997301 |
| Ersatzteil | Nein |
| Farbe | RAL 35745 |
| Gewicht | 1,465 kg |
| Höhe | 240 |
| Lieferumfang (Produktebene) | Board Endelement links und rechts / Boardmodul Abdeckung / Boardmodul Bodenplatte / Inkl. Befestigungsmaterial |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Passend für Artikel-Nr | 9365.013 / 9360.110 / 9360.120 / 9360.150 |
| PCF-Wert - Carbon footprint value | 8.06 |
| Pol-Anzahl | 3-polig |
| Product Carbon Footprint - PCF | 8,06 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Tiefe | 77 |
| Verpackungseinheit | 2 |
| Vorteile | Skalierbare Systemlängen mit Basismodulen / Einfache Montage / Skalierbare Bemessungsströme durch variable Sammelschienenquerschnitte / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Umfangreiches Systemzubehör |
| Zubehör | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Modulares Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| WEEE-Nr. | 11161726 |
