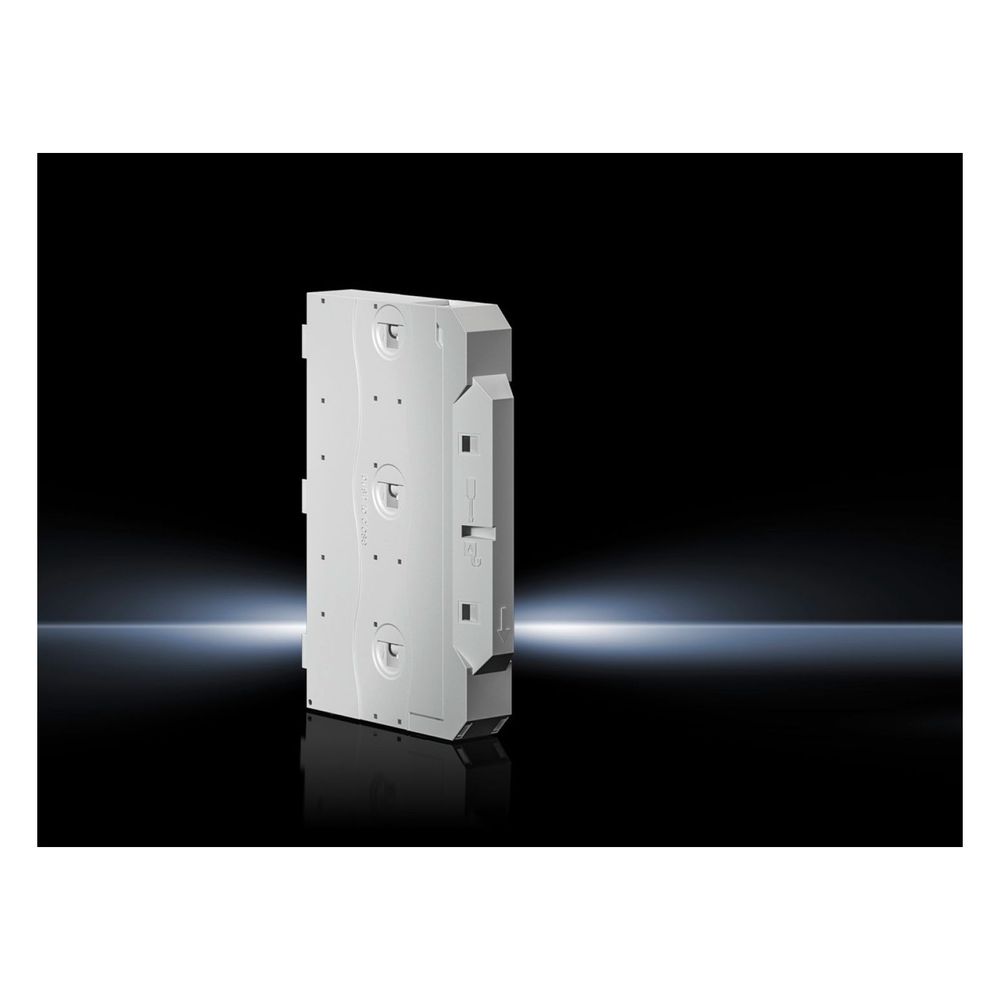

Rittal Anschlussadapter SV 9635200, 63 A, 3-polig, 22,5x160x115,5mm, Polyamid, RAL 7035
Der Rittal Anschlussadapter aus der Serie RiLine Compact ermöglicht die effiziente Einspeisung von Sammelschienensystemen sowie den Aufbau von Schalt- und Schutzgeräten. Das 3-polige System ist für die direkte Montage auf das Board konzipiert und bietet eine flexible Leitungsführung mit Abgang nach oben oder unten. Dank der integrierten Zugfederklemmen erfolgt der elektrische Anschluss von Rundleitern sicher und zeitsparend.
Funktion und Anwendung
Der Adapter dient als zentrale Komponente für die Stromverteilung in Schaltschränken. Er ist für den Einsatz in IEC- und UL-Anwendungen ausgelegt und unterstützt eine Tragschienenbestückung für den einfachen Aufbau von Geräten. Das Gehäuse besteht aus robustem Polyamid, das ein Brandverhalten gemäß UL 94-V0 aufweist. Die kompakte Bauweise mit einer Breite von 22,5 mm ist speziell auf einen Schienenabstand von 60 mm abgestimmt.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsbetriebsspannung: 690 V (AC), 600 V (DC)
- Anschlussart: Zugfederklemme
- Leiterquerschnitt: 1,5 - 16 mm²
- Pol-Anzahl: 3-polig
- Schienenabstand: 60 mm
- Breite: 22,5 mm
- Höhe: 160 mm
- Tiefe: 115,5 mm
- Material: Polyamid (RAL 7035)
Dieser Anschlussadapter überzeugt durch seine hohe Flexibilität bei der Leiteranbindung und die einfache Montage auf dem Sammelschienensystem. Mit einem Bemessungsstrom von bis zu 63 A und einer Bemessungsbetriebsspannung von 690 V (AC) bietet er eine zuverlässige Lösung für anspruchsvolle Stromverteilungsaufgaben. Die Kompatibilität mit Rundleitern von 1,5 bis 16 mm² sowie die robuste Ausführung in Polyamid gewährleisten eine dauerhafte Betriebssicherheit in industriellen Umgebungen.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 22,5 mm Höhe: 160 mm Tiefe: 115,5 |
| Anschluss von Rundleitern, eindrähtig | 1,5 - 10 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschluss von Rundleitern, feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschluss von Rundleitern, mehrdrähtig | 1,5 - 16 |
| Anschlussart, elektrisch | Zugfederklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9635200 |
| Ausführung des elektrischen Anschlusses | Rundleiter |
| Bemessungsbetriebsspannung | 600 V (DC), 3~ / 690 V (AC), 3~ |
| Bemessungsbetriebsspannung (max) UL | 600 V AC |
| Bemessungsbetriebsspannung für FactFinder Filter | 600 / 690 |
| Bemessungsstrom In | 48 |
| Bemessungsstrom max | 63 |
| Breite | 22.5 |
| Breite des Adapters | 22,5 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177817395 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Anschlusstechnik |
| Farbe | RAL 7035 |
| Funktionen | Zur Einspeisung des Boards |
| Für Wandlereinbau | Nein |
| Gewicht | 0,86 kg |
| Gewicht (pro VE) | 0.788 |
| Hinweis | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis Fußnote | Bei Verwendung von feindrähtigen Rundleitern 16 mm² mit Aderendhülse werden folgende Crimpzangen empfohlen: Rittal 4054.004, Weidmüller PZ 16, Phoenix Contact Crimpfox 25R |
| Höhe | 160 |
| Katalogseite in HB 36 | 285 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 |
| Pol-Anzahl | 3-polig |
| Querschnitt Rundleiter AWG | AWG 6 - 16 |
| Querschnitt Rundleiter eindrähtig max | 10 |
| Querschnitt Rundleiter eindrähtig min | 1.5 |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 16 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 1.5 |
| Querschnitt Rundleiter feindrähtig ohne Hülse max | 16 |
| Querschnitt Rundleiter feindrähtig ohne Hülse min | 1.5 |
| Querschnitt Rundleiter mehrdrähtig max | 16 |
| Querschnitt Rundleiter mehrdrähtig min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Tiefe | 115.5 |
| Tragschienenbestückung | 1 Tragschiene |
| Verpackungseinheit | 4 |
| WEEE-Nr. | 11161726 |
