Beschreibung

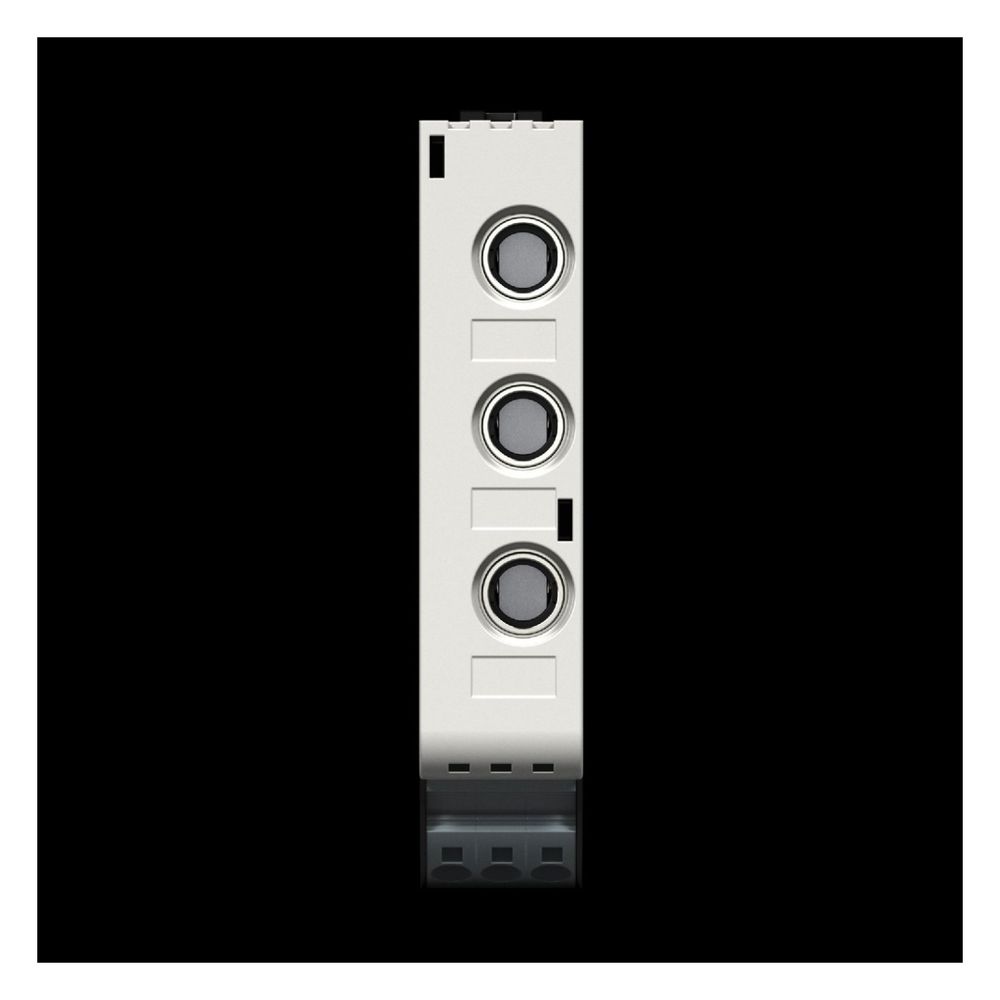

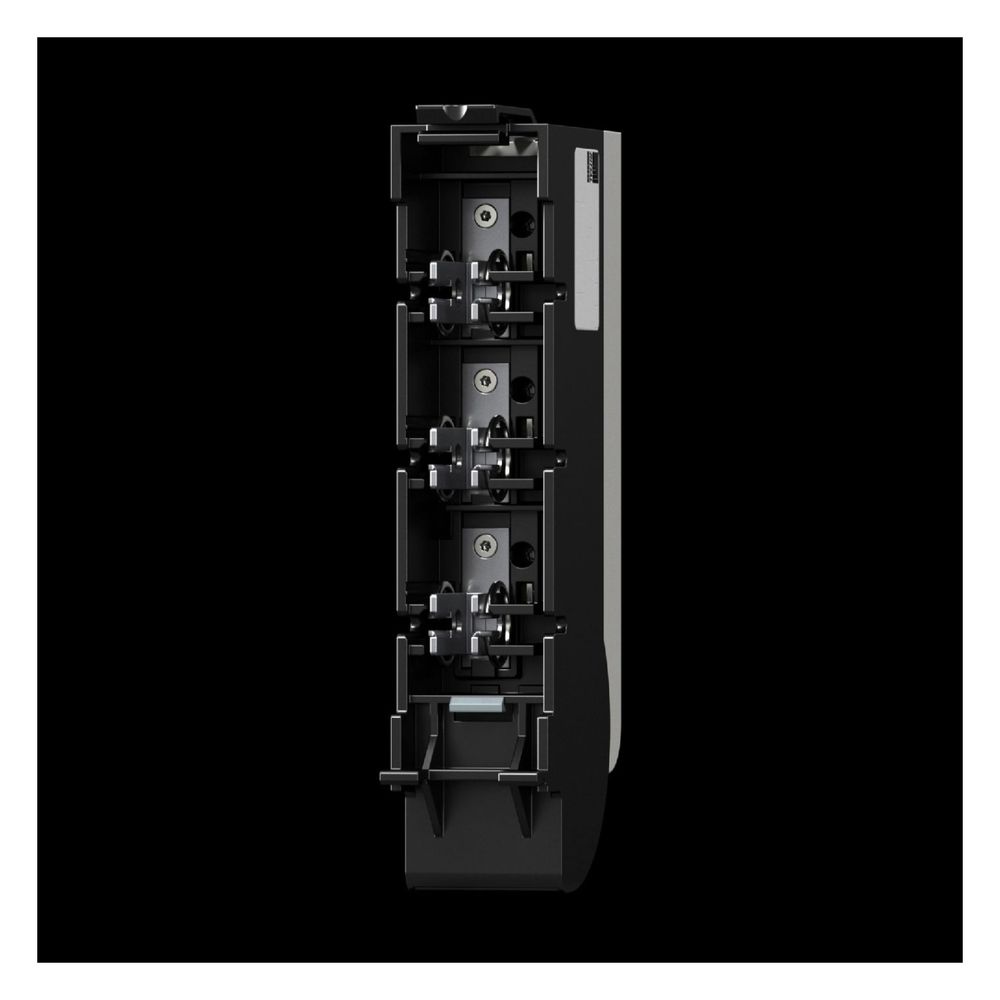

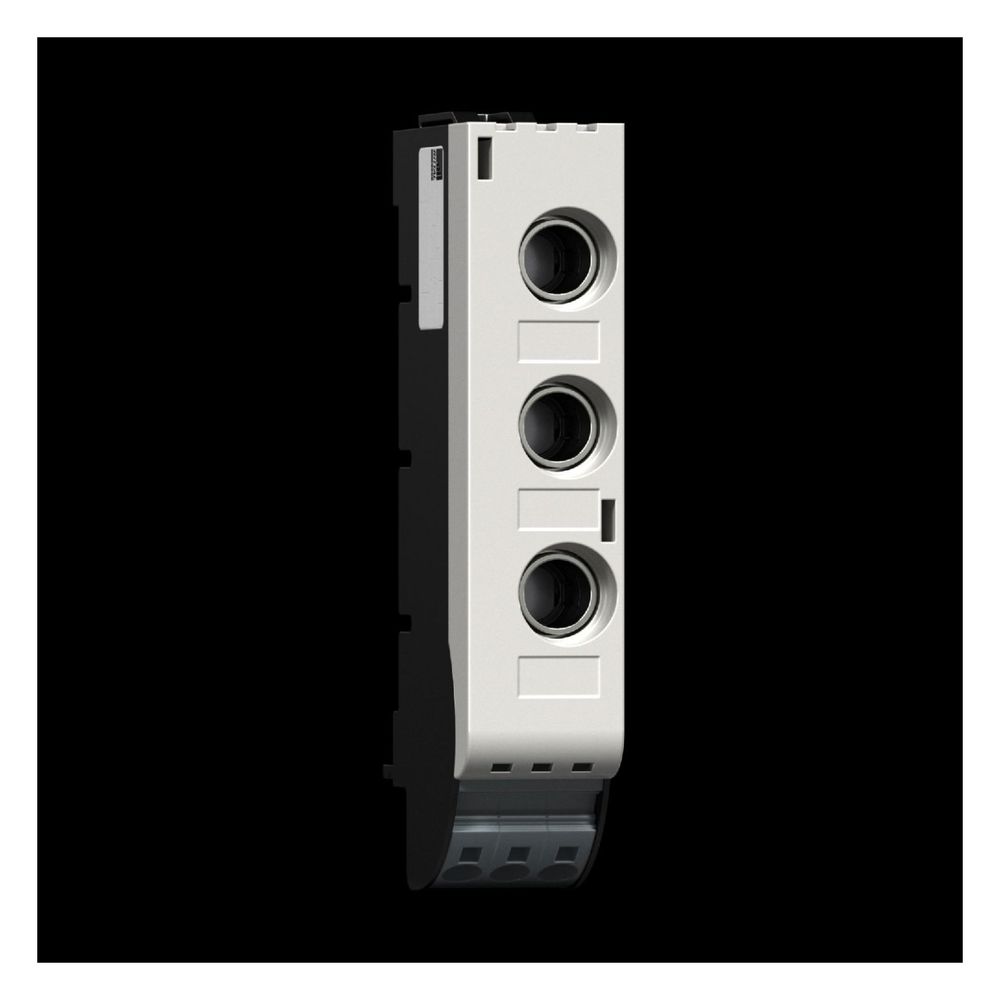

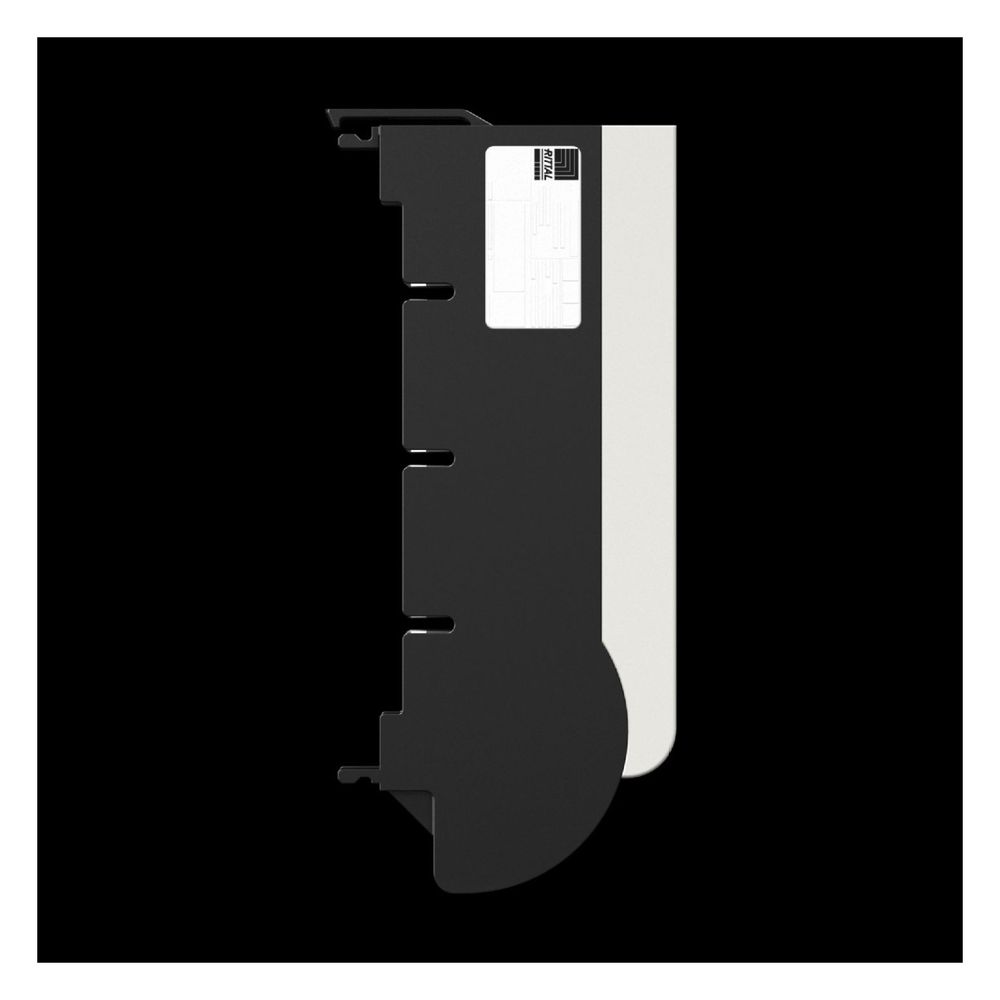

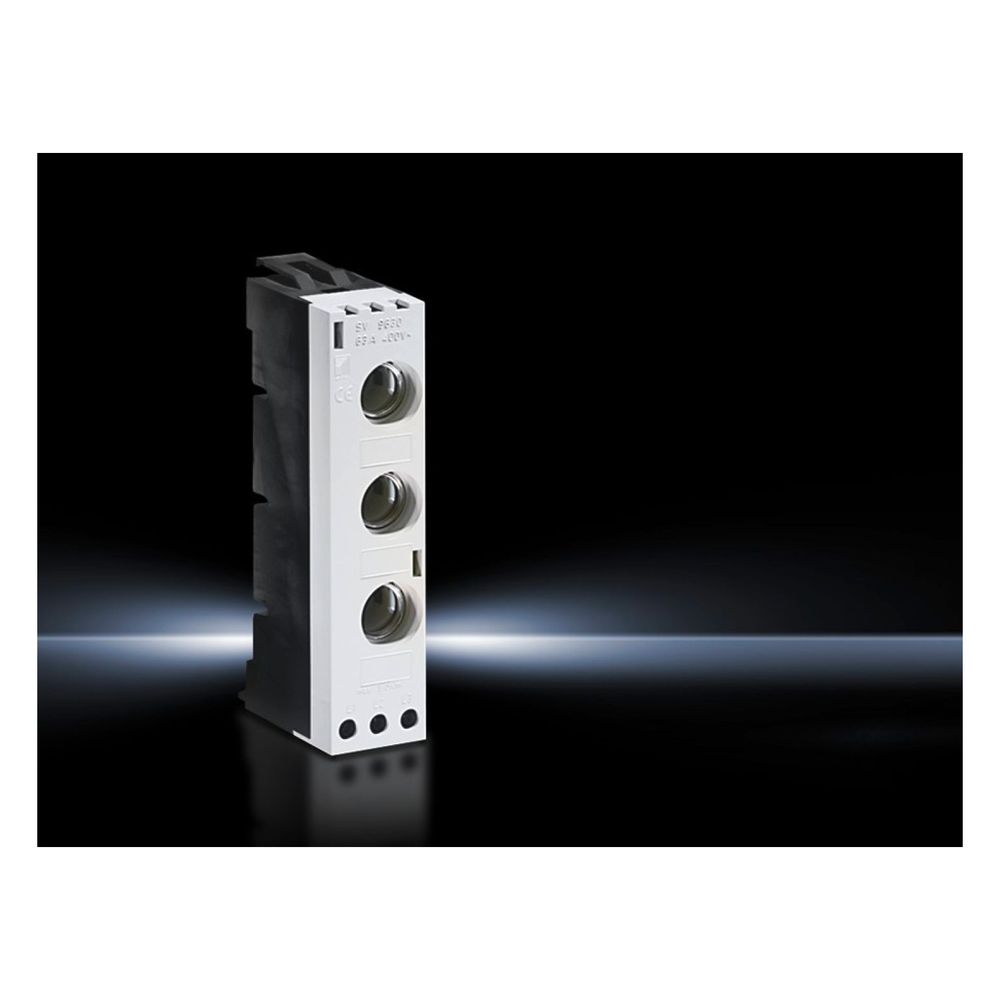

Rittal Reitersicherungselement RiLine Mini-PLS D02-E18, 38x160mm, 63A, 400V, 3-polig, Kunststoff, RAL 9011/RAL 7035
Das Reitersicherungselement aus der Serie RiLine von Rittal ermöglicht eine zuverlässige Absicherung innerhalb des Mini-PLS-Sammelschienensystems. Die 3-polige Komponente ist für eine Bemessungsbetriebsspannung von 400 V sowie einen Bemessungsstrom von 63 A ausgelegt und für den Einsatz von D02-E18-Sicherungseinsätzen vorgesehen.
Elektrischer Anschluss und Montage
Die elektrische Kontaktierung erfolgt über eine Rahmenklemme, die den Anschluss von Rundleitern mit einem Querschnitt von 1,5 bis 16 mm² unterstützt. Bei der Verwendung von fein- oder feinstdrähtigen Leitern ist der Einsatz von Aderendhülsen erforderlich. Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Die Farbgebung ist in RAL 9011 für das Chassis und RAL 7035 für die Abdeckung ausgeführt.
Technische Daten
- Bemessungsstrom: 63 A
- Bemessungsbetriebsspannung: 400 V
- Polzahl: 3-polig
- Baugröße: D02
- Anschlussquerschnitt: 1,5 - 16 mm²
- Anschlussart: Rahmenklemme
- Anzugsdrehmoment: 2,5 Nm
- Breite: 38 mm
- Höhe: 160 mm
- Material: Polyamid
Durch die kompakte Bauweise mit einer Breite von 38 mm und einer Höhe von 160 mm lässt sich das Element effizient in das Sammelschienensystem integrieren. Mit einer Belastbarkeit von 63 A und der Auslegung auf 400 V bietet das Bauteil eine robuste Lösung für die elektrische Absicherung in Schaltanlagen. Die präzise Anschlussmöglichkeit für Rundleiter und die hochwertige Materialwahl unterstützen eine dauerhafte Betriebssicherheit.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 38 mm Höhe: 160 |
| Anschluss von Rundleitern | 1,5 - 16 |
| Anschlussart, elektrisch | Rahmenklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9630000 |
| Ausführung mit Abdeckung | Nein |
| Baugröße | D02 |
| Bemessungsbetriebsspannung | 400 |
| Bemessungsbetriebsspannung für FactFinder Filter | 400 / 400 |
| Bemessungsstrom | 63 |
| Bemessungsstrom max | 63 |
| Breite | 38 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Chassis: RAL 9011 / Abdeckung: RAL 7035 |
| EAN-13 | 4028177149908 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Reitersicherungselement |
| Farbe | Chassis: RAL 9011 Abdeckung: RAL 7035 |
| Gewicht | 0,308 kg |
| Gewicht (pro VE) | 0.35 |
| Höhe | 160 |
| Katalogseite in HB 36 | 295 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Montageart | sonstige |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 1,5 - 16 |
| Querschnitt Rundleiter Hinweis | Bei Einsatz von fein- oder feinstdrähtigen Leitern sind Aderendhülsen zu verwenden |
| Querschnitt Rundleiter max | 16 |
| Querschnitt Rundleiter min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Sicherungseinsätze | D 02-E 18 (Passhülse) |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
