Beschreibung

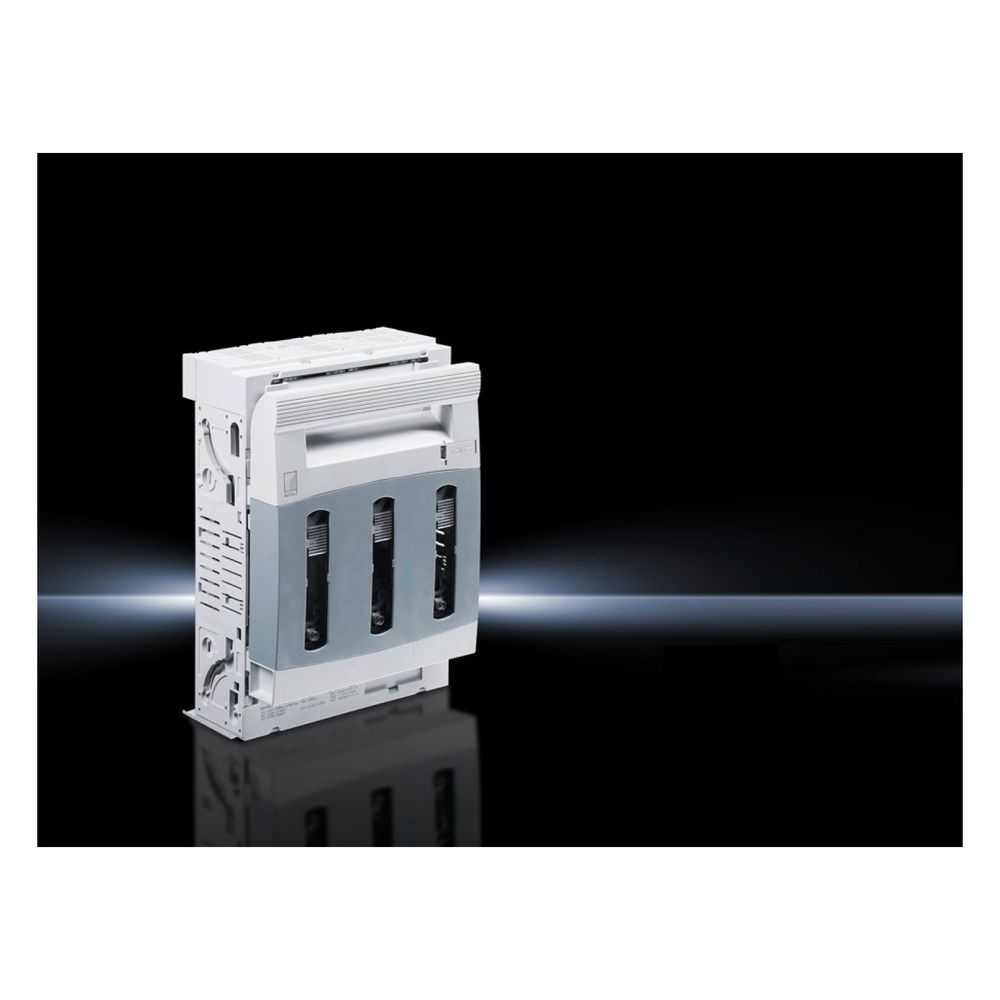

Rittal NH-Sicherungslasttrenner RiLine Gr.2 400A 690V, 210x298mm, Polyamid, Lichtgrau
Der NH-Sicherungslasttrenner der Serie RiLine von Rittal ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert. Das 3-polige Gerät der Baugröße 2 ermöglicht eine Stromverteilung bei einem Bemessungsbetriebsstrom von bis zu 400 A und einer Bemessungsbetriebsspannung von 690 V AC. Dank der Anschlussmöglichkeiten für Rundleiter bis 240 mm² sowie lamellierte Kupferschienen eignet sich die Komponente für industrielle Anwendungen.
Konstruktion und Montage
Der Lasttrenner besteht aus Polyamid und ist für die Frontbefestigung optimiert. Die Betätigung erfolgt über einen Deckelgriff an der Vorderseite. Der Leitungsabgang ist wahlweise oben oder unten realisierbar, was Flexibilität bei der Anlagenplanung unterstützt. Mit einer frontseitigen Schutzart von IP20 bietet das System einen Berührungsschutz im Betrieb.
Technische Daten
- Baugröße: 2
- Bemessungsbetriebsstrom: 400 A
- Bemessungsbetriebsspannung: 690 V AC
- Polzahl: 3-polig
- Anschlussart: Schraube M10
- Sammelschienensystem: 60 mm
- Leiterquerschnitt Rundleiter: 10 - 240 mm²
- Klemmraum lamellierte Kupferschienen: 50 x 10 mm
- Schutzart frontseitig: IP20
- Abmessungen (B x H): 210 x 298 mm
Dieses System dient der Absicherung und Trennung in Energieverteilungsanlagen. Durch die Einhaltung der Normen IEC/DIN EN 60947-3 und DIN EN 60269-2 ist eine hohe Betriebssicherheit gegeben. Die Kombination aus kompakter Bauweise, einer Strombelastbarkeit von 400 A und der universellen Anschlussmöglichkeit für Rundleiter bis 240 mm² macht den Lasttrenner zu einer effizienten Lösung für moderne 60 mm Sammelschienensysteme.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 210 mm Höhe: 298 |
| Anschluss von Rundleitern | 10 - 240 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anschlussart, elektrisch | Schraube M10 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Ja |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9343210 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsstrom (max) | 400 |
| Bemessungsdauerstrom Iu | 400 |
| Breite | 210 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7035/7001 |
| EAN-13 | 4028177540392 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7035/7001 |
| Für Baugröße | 2 |
| Für Montageplattenaufbau | Nein |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 3,36 kg |
| Gewicht (pro VE) | 3.36 |
| Hinweis | Die angegebenen technischen Daten können für UR-Anwendungen abweichen. Anwendungen nach UR nur in Verbindung mit „Special Purpose Fuses“. |
| Hinweis allgemein | Die angegebenen technischen Daten können für UR-Anwendungen abweichen. Anwendungen nach UR nur in Verbindung mit „Special Purpose Fuses“. |
| Höhe | 298 |
| Katalogseite in HB 36 | 328 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 50 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 10 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 50 mm Klemmraum-Höhe: 10 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 50 x 10 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Nein |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 400 |
| NH-Baugröße | 2 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 10 - 240 |
| Querschnitt Rundleiter max | 240 |
| Querschnitt Rundleiter min | 10 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| WEEE-Nr. | 11161726 |
