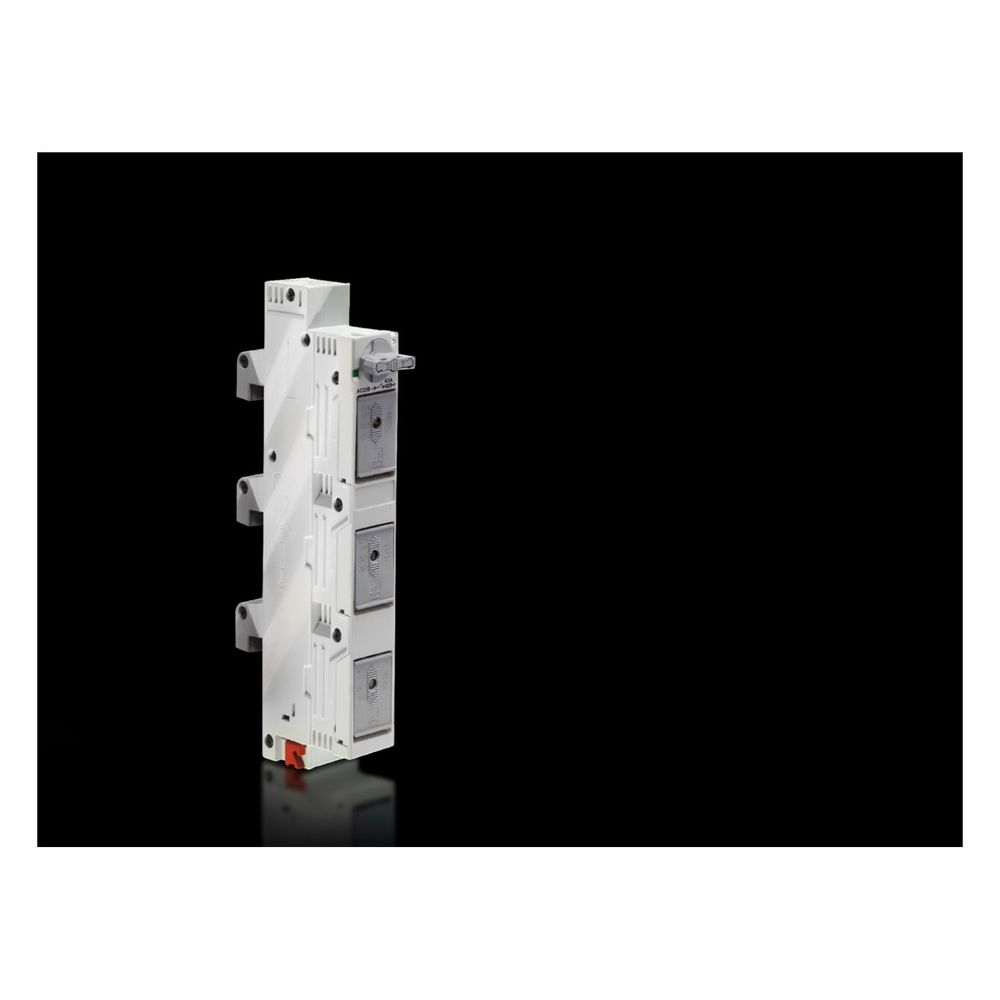

Rittal Reitersicherungselement RiLine D-Switch 9340950, 63A 400V 3-polig, Polyamid, RAL 7035/RAL 7001, 3 Stück
Das Rittal Reitersicherungselement aus der Serie RiLine ist ein 3-poliger Sicherungslasttrenner für die Stromverteilung in Sammelschienensystemen mit 60 mm Mittenabstand. Das Gerät ist für einen Bemessungsbetriebsstrom von bis zu 63 A bei 400 V ausgelegt und ermöglicht eine einfache Aufrastmontage. Durch die unabhängige Handbetätigung ist ein sicheres Freischalten möglich, wobei das Gehäuse in Trennstellung abschließbar, verriegel- und plombierbar ist.
Funktionsweise und Überwachung
Das Sicherungselement ist für den Einsatz von Sicherungseinsätzen der Typen D01, D02 sowie 10 x 38 mm konzipiert. Zur Überwachung des Betriebszustands verfügt das System über eine integrierte visuelle Sicherungsüberwachung mittels Blinkmelder sowie eine Betriebszustandsanzeige. Die elektrische Anbindung erfolgt über eine Rahmenklemme, die für Rundleiter mit einem Querschnitt von 1,5 bis 25 mm² geeignet ist. Bei der Verwendung von fein- oder feinstdrähtigen Leitern sind Aderendhülsen zu verwenden.
Robuste Bauweise
Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Die Farbgebung in RAL 7035 für das Chassis und RAL 7001 für die Sicherungsstecker sorgt für eine klare optische Trennung. Das Gerät ist für Sammelschienen mit einer Stärke von 5 mm oder 10 mm ausgelegt und entspricht der Prüfgrundlage DIN EN 60 947-3.
Das Reitersicherungselement bietet eine kompakte Lösung für die Absicherung in RiLine-Systemen. Mit einer maximalen Strombelastbarkeit von 63 A und der integrierten Blinkmelder-Überwachung ermöglicht es eine schnelle Diagnose des Betriebszustands. Die flexible Anschlussmöglichkeit für Leiter bis 25 mm² und die einfache Montage auf 60 mm Sammelschienensystemen machen das 3-polige Element zu einer vielseitigen Komponente für die Schaltanlagentechnik.
Technische Daten
- Bemessungsbetriebsstrom (max.): 63 A
- Bemessungsbetriebsspannung: 400 V
- Pol-Anzahl: 3-polig
- Schienensystem Mittenabstand: 60 mm
- Anschlussart: Rahmenklemme
- Leiterquerschnitt: 1,5 - 25 mm²
- Sicherungstypen: D01, D02, 10 x 38 mm
- Schaltkategorie: AC 22B
- Breite: 27 mm
- Höhe: 226 mm
Lieferumfang
- 3x Reitersicherungselement
- Reduzierhaltefedern für Sicherungen D 01 und 10 x 38 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 27 mm Höhe: 226 |
| Anschluss von Rundleitern | 1,5 - 25 |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Anschlussart, elektrisch | Rahmenklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340950 |
| Ausführung | Sicherungslasttrenner |
| Baugröße des Sicherungseinsatzes | sonstige |
| Bemessungsbetriebsspannung | 400 |
| Bemessungsbetriebsspannung für FactFinder Filter | 400 / 400 |
| Bemessungsbetriebsstrom (max) | 63 |
| Bemessungsdauerstrom Iu | 63 |
| Breite | 27 |
| Color (Product level) | Chassis: RAL 7035 / Sicherungsstecker: RAL 7001 |
| Doppelt unterbrechend | Nein |
| EAN-13 | 4028177603400 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Klemmen |
| Farbe | Chassis: RAL 7035 Sicherungsstecker: RAL 7001 |
| Für Baugröße | D-Switch / D02 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,346 kg |
| Gewicht (pro VE) | 1.161 |
| Hinweis | Für den Einsatz von Sicherungseinsätzen nach DIN EN 60 269-3 (DIN VDE 0636-3) Mit integrierter visueller Sicherungsüberwachung mittels Blinkmelder und Betriebszustandanzeige sowie Kabelführung für Leiter bis 6 |
| Hinweis allgemein | Für den Einsatz von Sicherungseinsätzen nach DIN EN 60 269-3 (DIN VDE 0636-3) / Mit integrierter visueller Sicherungsüberwachung mittels Blinkmelder und Betriebszustandanzeige sowie Kabelführung für Leiter bis 6 |
| Höhe | 226 |
| Katalogseite in HB 36 | 324 |
| Lieferumfang (Produktebene) | Inkl. Reduzierhaltefedern für Sicherungen D 01 und 10 x 38 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Bemessungsbetriebsspannung Ue bei AC | 400 |
| Nennstrom (max) | 63 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 |
| Querschnitt Rundleiter | 1,5 - 25 |
| Querschnitt Rundleiter Hinweis | Bei Einsatz von fein- oder feinstdrähtigen Leitern sind Aderendhülsen zu verwenden |
| Querschnitt Rundleiter max | 25 |
| Querschnitt Rundleiter min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenmittenabstand 100 mm | Nein |
| Schienenmittenabstand 185 mm | Nein |
| Schienenmittenabstand 40 mm | Nein |
| Schienenmittenabstand 50 mm | Nein |
| Schienenmittenabstand 60 mm | Ja |
| Sicherungseinsätze | D 01 (mit Reduzierstück) / D 02 (mit Neozed-Passhülse) / 10 x 38 (mit Reduzierhaltefeder) |
| Sicherungseinsätze Fußnote | Bei Einsatz von D 01- und 10 x 38 mm-Sicherungen ist die Verwendung der Reduzierstücke erforderlich. Einsatz von D 01-Sicherungen optional mit Passhülse für D 02-Sockel möglich. |
| Spannung Leuchtmelder (max) | 400 |
| Spannung Leuchtmelder (min) | 100 |
| Spannungsbereich für Leuchtmelder | 100 - 400 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 3 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Reitersicherungselement |
| WEEE-Nr. | 11161726 |
