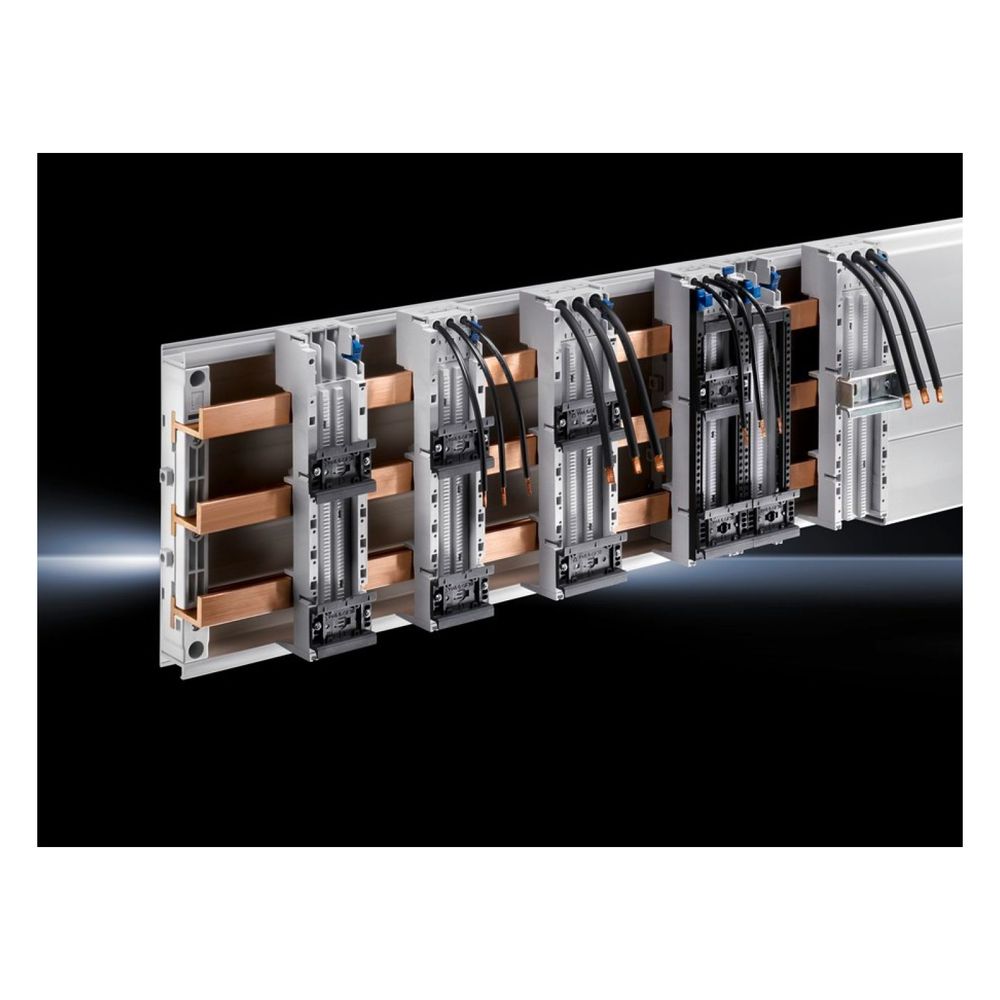

Rittal OM-Adapter RiLine 9340.320, 25A 690V 3-polig 45x208mm, Polyamid, RAL 7035

Der Rittal OM-Adapter aus der Serie RiLine ermöglicht eine effiziente Stromverteilung in Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das 3-polige Bauteil ist für einen Bemessungsstrom von bis zu 25 A sowie eine Bemessungsbetriebsspannung von 690 V ausgelegt und verfügt über vorkonfektionierte Anschlussleitungen im Querschnitt AWG 12.

Aufbau und Material

Der Geräteadapter besteht aus robustem Polyamid, das ein Brandverhalten gemäß UL 94-V0 aufweist. Das Chassis ist in der Farbe RAL 7035 gehalten. Die Konstruktion ist für den Einsatz auf Stromschienen mit einer Stärke von 5 mm bis 10 mm optimiert und bietet Platz für zwei Tragschienen vom Typ TS 45D. Durch die kompakte Bauweise mit einer Breite von 45 mm und einer Höhe von 208 mm lässt sich der Adapter platzsparend in das RiLine-System integrieren.

Die Verwendung dieses Adapters unterstützt eine sichere Anbindung von Schaltgeräten an das Sammelschienensystem. Mit einer Belastbarkeit von 25 A und der Eignung für Spannungen bis 690 V deckt das System vielfältige Anforderungen in der Schaltschranktechnik ab. Die Anschlussleitungen mit einer Länge von 130 mm erleichtern die Montage und sorgen für eine zuverlässige elektrische Verbindung.

Technische Daten

• Bemessungsstrom max.: 25 A
• Bemessungsbetriebsspannung: 690 V
• Pol-Anzahl: 3-polig
• Breite: 45 mm
• Höhe: 208 mm
• Schienenabstand: 60 mm
• Stromschienendicke: 5 - 10 mm
• Anschlussleitungsquerschnitt: AWG 12
• Anschlussleitungslänge: 130 mm
• Material: Polyamid (UL 94-V0)

Der Rittal OM-Adapter ist ein 3-poliger Geräteadapter für das RiLine60 Sammelschienensystem. Mit einer Belastbarkeit von 25 A und einer Bemessungsbetriebsspannung von 690 V eignet er sich für den professionellen Einsatz in der Schaltschranktechnik. Die kompakten Abmessungen von 45 x 208 mm sowie die Kompatibilität mit Stromschienenstärken von 5 mm bis 10 mm ermöglichen eine flexible und platzsparende Integration in bestehende Anlagen.
